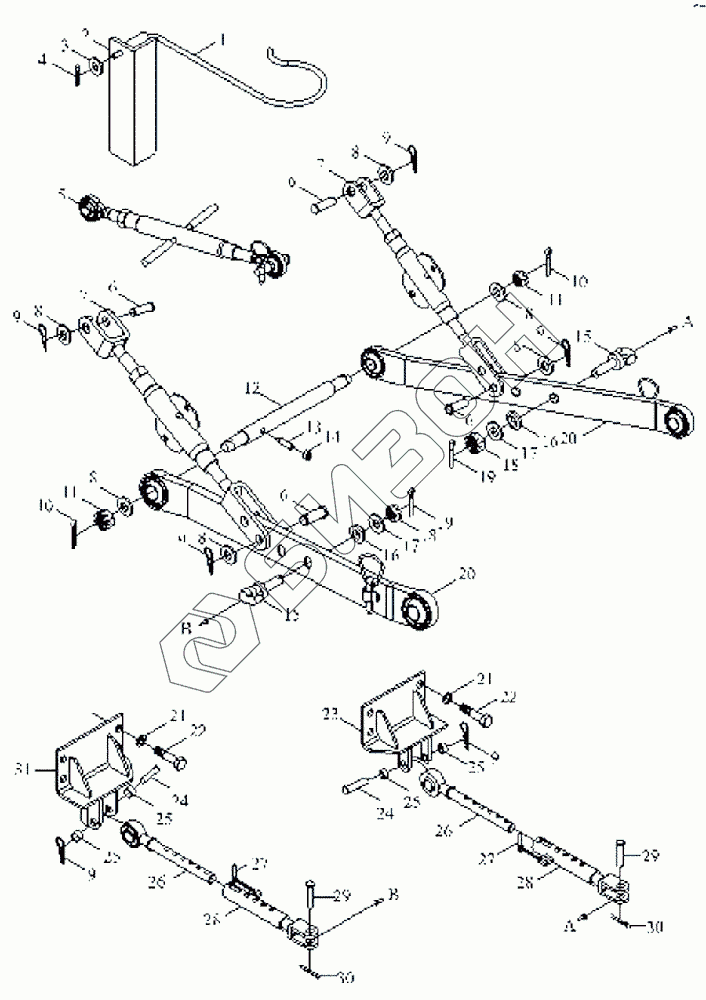

Графический каталог запасных частей к технике: Foton Europard 25. Suspension mechanism assembly
1
2
3
4
5
6
6
6
6
7
7
8
8
8
8
8
8
9
9
9
9
9
9
10
10
11
11
12
13
14
15
15
16
16
17
17
18
18
19
19
20
20
21
21
22
22
23
24
24
25
25
25
25
26
26
27
27
28
28
29
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT250.56.001 | FT250.56.001 | Suspension mechanism assembly |
Загрузка ...
|
|
| 1 | FT250.56.032 | set wedge weldment |
Загрузка ...
|
|
| 2 | FT250.56.020a | set wedge bracket seat weldment |
Загрузка ...
|
|
| 3 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 4 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 5 | FT250.56.012 | Upper link assembly |
Загрузка ...
|
|
| 6 | FT250.56.101 | Upper link pin for raising rod |
Загрузка ...
|
|
| 7 | FT250.56.011 | raising rod assemly |
Загрузка ...
|
|
| 8 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 9 | FT220.31.105 | spring locking pin |
Загрузка ...
|
|
| 10 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 11 | GB/T6178 | Nut M10-Zn.D |
Загрузка ...
|
|
| 12 | FT250.56.102 | lower link fixed axle |
Загрузка ...
|
|
| 13 | FT250.56.125 | stop screw |
Загрузка ...
|
|
| 14 | GB/T6172.1 | Hexagon thin nut M12-A2L |
Загрузка ...
|
|
| 15 | FT250.56.138 | rear connecting pin of limit position |
Загрузка ...
|
|
| 16 | FT250.56.139 | round board |
Загрузка ...
|
|
| 17 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 18 | GB/T6178 | Nut M10-Zn.D |
Загрузка ...
|
|
| 19 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 20 | FT250.56.013 | lower link assembly |
Загрузка ...
|
|
| 21 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 22 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 23 | FT250.56.015 | right connecting pin of limit position weldment |
Загрузка ...
|
|
| 24 | FT250.56.106 | connecting pin of limit position |
Загрузка ...
|
|
| 25 | FT250.56.103 | slipcover |
Загрузка ...
|
|
| 26 | FT250.56.023 | telescopicleaderassembly |
Загрузка ...
|
|
| 27 | FT250.56.021 | pin locking chain assembly |
Загрузка ...
|
|
| 28 | FT250.56.025 | sleeve of limit position asssembly |
Загрузка ...
|
|
| 29 | GB/T882 | Валик фиксирующий В8х40 |
Загрузка ...
|
|
| 30 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 31 | FT250.56.018 | left connecting pin of limit position weldment |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
