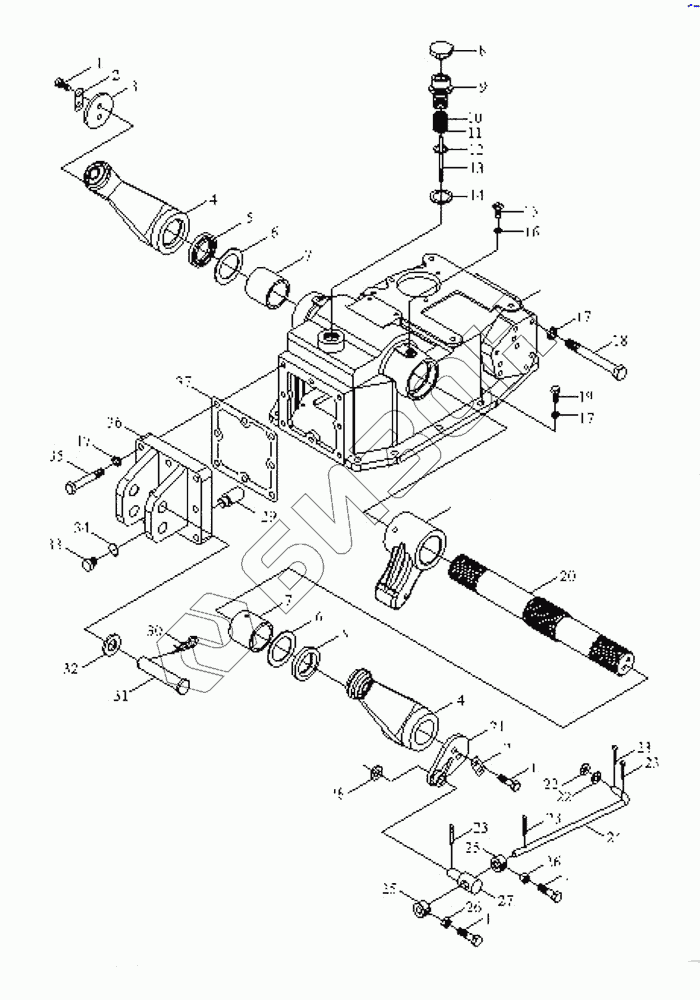

Графический каталог запасных частей к технике: Foton Europard 25. Lifter assembly-2
1
1
1
1
2
2
3
4
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
17
17
17
18
19
20
21
22
22
23
23
23
23
24
25
25
26
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 2 | FT250.55.111 | stop shim |
Загрузка ...
|
|
| 3 | FT250.55.109 | pressure bar of lifter shaft |
Загрузка ...
|
|
| 4 | FT250.55.013 | lifter arm assembly |
Загрузка ...
|
|
| 5 | JB/T2600 | Oil seal PD42x62x10 |
Загрузка ...
|
|
| 6 | FT250.55.114 | sealing gasket |
Загрузка ...
|
|
| 7 | FT250.55.106 | shaft sleeve |
Загрузка ...
|
|
| 8 | FT300.38.102 | air pipe cover |
Загрузка ...
|
|
| 9 | FT300.38.172a | fuel feed screw |
Загрузка ...
|
|
| 10 | FT300.38.103 | breathing filter |
Загрузка ...
|
|
| 11 | FT650.40.167 | seat plate |
Загрузка ...
|
|
| 12 | GB/T893.1 | Кольцо установочное для отверстия 110 |
Загрузка ...
|
|
| 13 | FT250.55.017 | dipstick weldment |
Загрузка ...
|
|
| 14 | JB/ZQ4454 | seal ring |
Загрузка ...
|
|
| 15 | GB/T828 | slotted set screw with dog pointM8x12x6-Zn.D |
Загрузка ...
|
|
| 16 | JB/ZQ4454 | seal ring |
Загрузка ...
|
|
| 17 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 18 | GB/T5782 | Болт M12x50 |
Загрузка ...
|
|
| 19 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 20 | FT250.55.103 | lifter shaft |
Загрузка ...
|
|
| 21 | FT250.55.136 | return baffle |
Загрузка ...
|
|
| 22 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 23 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 24 | FT250.55.113 | return push rod |
Загрузка ...
|
|
| 25 | FT250.55.110 | limit stop |
Загрузка ...
|
|
| 26 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 27 | FT250.55.105 | pin |
Загрузка ...
|
|
| 28 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 29 | 250.55.141 | stop pin |
Загрузка ...
|
|
| 30 | 220.31.105 | spring locking pin |
Загрузка ...
|
|
| 31 | FT250.55.107 | Upper link front pin |
Загрузка ...
|
|
| 32 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 33 | FT250.55.108 | oil outlet plug |
Загрузка ...
|
|
| 34 | JB/ZQ4454 | seal ring |
Загрузка ...
|
|
| 35 | GB/T5782 | Болт M12x50 |
Загрузка ...
|
|
| 36 | FT250.55.140 | rear end cover |
Загрузка ...
|
|
| 37 | FT250.55.117 | paper gasket for rear end cover |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
