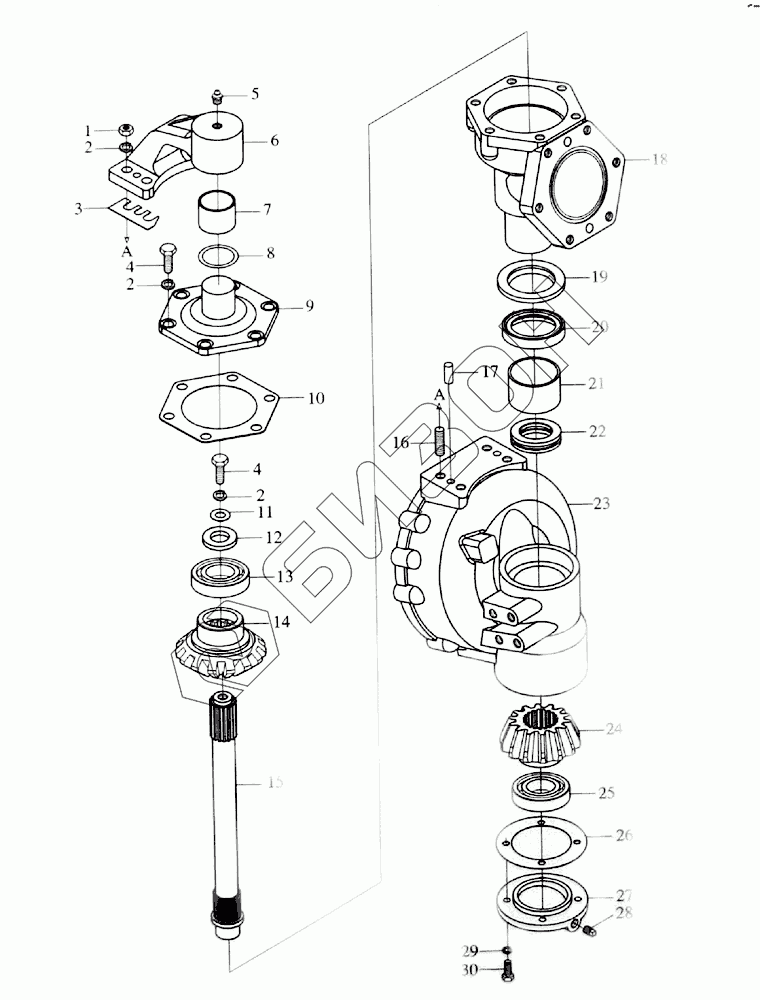

Графический каталог запасных частей к технике: Foton Europard 25. Front driving axle assembly-1
1
2
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT254.31F.001 | FT254.31F.001 | front driving axle assembly |
Загрузка ...
|
|
| 1 | GB/T6171 | Гайка М20х1.5 |
Загрузка ...
|
|
| 2 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 3 | FT254.31F.107 | adjusting shim |
Загрузка ...
|
|
| 4 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 5 | JB/T7940.1 | Масленка M10x1 |
Загрузка ...
|
|
| 6 | FT254.31F.103 | turning support,left |
Загрузка ...
|
|
| 7 | FT254.31F.104 | sliding bearing sleeve35x39x30 |
Загрузка ...
|
|
| 8 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 9 | FT254.31F.105 | bearing cover seat |
Загрузка ...
|
|
| 10 | FT254.31F.102 | sealing shim |
Загрузка ...
|
|
| 11 | GB/T96 | Шайба 12 |
Загрузка ...
|
|
| 12 | FT254.31F.106 | washer |
Загрузка ...
|
|
| 13 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 14 | FT254.31F.108 | great gear of half shaft |
Загрузка ...
|
|
| 15 | FT254.31F.119 | vertical shaft |
Загрузка ...
|
|
| 16 | GB/T899 | Doube end stud AM12-M12x1.25x50-8.8-A2L |
Загрузка ...
|
|
| 17 | GB/T119 | Straight pin B12x24 |
Загрузка ...
|
|
| 18 | FT254.31F.121 | steering knuckle case |
Загрузка ...
|
|
| 19 | FT254.31F.113 | dust cover |
Загрузка ...
|
|
| 20 | JB/T9877.1 | oil cover B507210D |
Загрузка ...
|
|
| 21 | FT254.31F.122 | sliding bearing sleeve50x55x35 |
Загрузка ...
|
|
| 22 | GB/T301 | Thrust ball bearing51106 |
Загрузка ...
|
|
| 23 | FT254.31F.120 | end housing,left |
Загрузка ...
|
|
| 24 | FT254.31F.118 | small end gear |
Загрузка ...
|
|
| 25 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 26 | FT254.31F.117 | adjusting shim |
Загрузка ...
|
|
| 27 | FT254.31F.116 | end cover |
Загрузка ...
|
|
| 28 | Q/YXF70 | screw with square headNPT1/8-27 |
Загрузка ...
|
|
| 29 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 30 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
