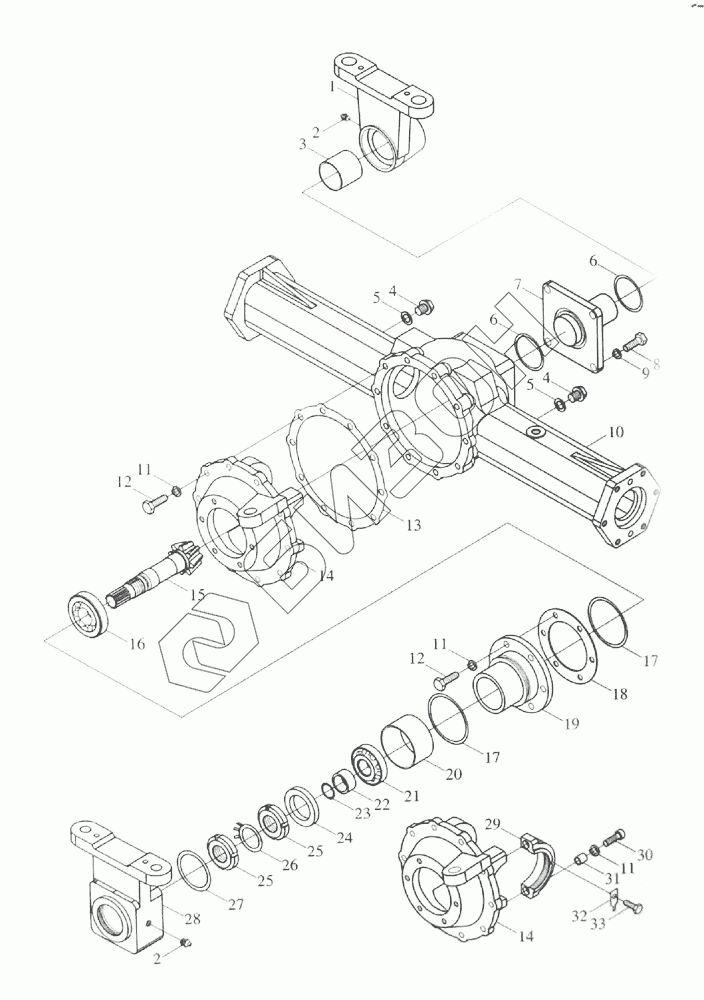

Графический каталог запасных частей к технике: Foton Europard 25. Front driving axle assembly-2
1
2
2
3
4
4
5
5
6
6
7
8
9
10
11
11
11
12
12
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT254.31F.001 | FT254.31F.001 | front driving axle assembly |
Загрузка ...
|
|
| 1 | FT254.31F.138 | front support seat |
Загрузка ...
|
|
| 2 | JB/T7940.1 | Масленка M10x1 |
Загрузка ...
|
|
| 3 | FT254.31F.136 | sliding bearing sleeve 45x50x45 |
Загрузка ...
|
|
| 4 | QC/T376 | hexagon head bolt M14x1.5 |
Загрузка ...
|
|
| 5 | JB/T982 | Шайба комбинированная 27 |
Загрузка ...
|
|
| 6 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 7 | FT254.31F.137 | front support shaft |
Загрузка ...
|
|
| 8 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 9 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 10 | FT254.31F.150 | main retarder housing |
Загрузка ...
|
|
| 11 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 12 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 13 | FT254.31F.132 | adjusting shim |
Загрузка ...
|
|
| 14 | FT254.31F.133 | differential seat |
Загрузка ...
|
|
| 15 | FT254.31F.127 | inner fastigiate gear shaft |
Загрузка ...
|
|
| 16 | GB/T297 | Подшипник 32016 |
Загрузка ...
|
|
| 17 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 18 | FT254.31F.131 | adjusting shim |
Загрузка ...
|
|
| 19 | FT254.31F.130 | rear support shaft |
Загрузка ...
|
|
| 20 | FT254.31F.129 | sliding bearing sleeve70x75x40 |
Загрузка ...
|
|
| 21 | GB/T297 | Подшипник 32016 |
Загрузка ...
|
|
| 22 | FT254.31F.128 | oil cover sleeve |
Загрузка ...
|
|
| 23 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 24 | GB/T9877.1 | Уплотнение В60х85х7 |
Загрузка ...
|
|
| 25 | GB/T810 | Small round bolt M27x1.5 |
Загрузка ...
|
|
| 26 | GB/T858 | Nut stop washer45 |
Загрузка ...
|
|
| 27 | JB3452.1 | rubber O-seal ring54.5x3.55 |
Загрузка ...
|
|
| 28 | FT254.31F.126 | rear support seat |
Загрузка ...
|
|
| 29 | FT254.31F.139 | fixed bearing cover |
Загрузка ...
|
|
| 30 | GB/T70 | Болт М8x25 |
Загрузка ...
|
|
| 31 | FT254.31F.152 | inner parallel hexagon boltM10x41 |
Загрузка ...
|
|
| 32 | FT254.31F.141 | inner parallel hexagon boltM10x42 |
Загрузка ...
|
|
| 33 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
