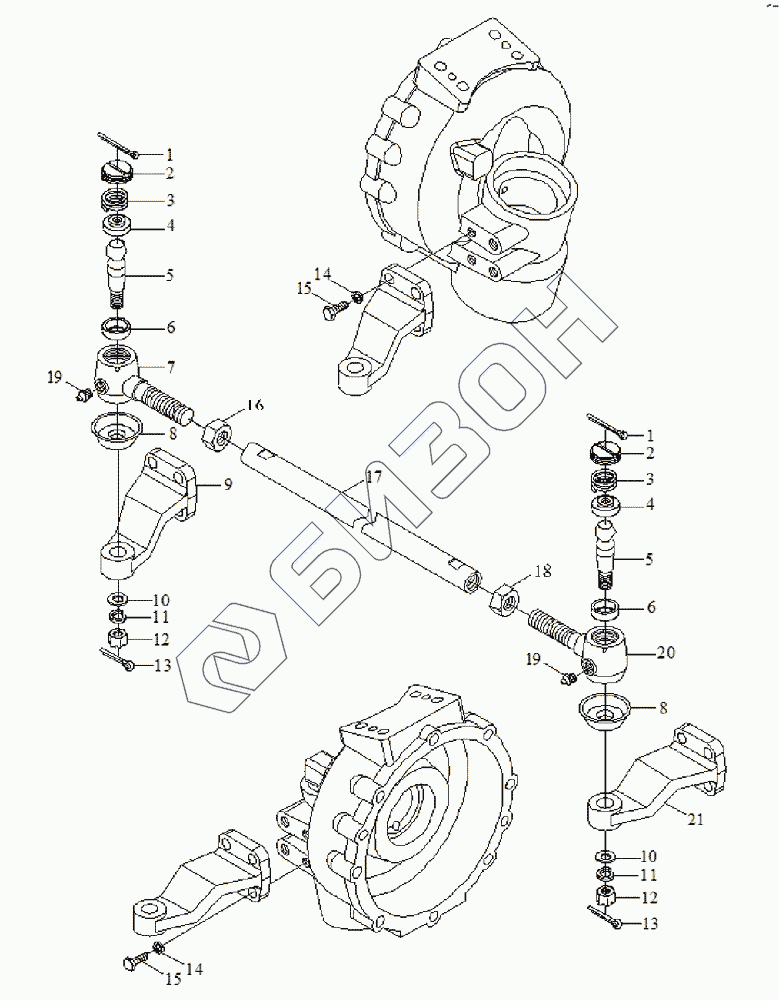

Графический каталог запасных частей к технике: Foton Europard 25. Front driving axle assembly-6
1
1
2
2
3
3
4
4
5
5
6
6
7
8
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
17
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT254.31F.001 | FT254.31F.001 | front driving axle assembly |
Загрузка ...
|
|
| 1 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 2 | FT254.31F.161 | dowel nut |
Загрузка ...
|
|
| 3 | FT254.31F.162 | dowel spring |
Загрузка ...
|
|
| 4 | FT254.31F.167 | spherical washer seat |
Загрузка ...
|
|
| 5 | FT254.31F.166 | ball joint pin |
Загрузка ...
|
|
| 6 | FT254.31F.168 | spherical washer seat |
Загрузка ...
|
|
| 7 | FT254.31F.165 | left ball joint pin seat |
Загрузка ...
|
|
| 8 | FT254.31F.169 | dust cover |
Загрузка ...
|
|
| 9 | FT254.31F.170 | left steering arm |
Загрузка ...
|
|
| 10 | GB/T95 | Шайба 14 |
Загрузка ...
|
|
| 11 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 12 | GB/T6181 | Nut M16*1.5-A2L |
Загрузка ...
|
|
| 13 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 14 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 15 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 16 | GB/T6171 | Гайка М20х1.5 |
Загрузка ...
|
|
| 17 | FT254.31F.164 | drawbar |
Загрузка ...
|
|
| 18 | GB/T6171 | Гайка М20х1.5 |
Загрузка ...
|
|
| 19 | GB/T7940.1 | Масленка M10x1 |
Загрузка ...
|
|
| 20 | FT254.31F.163 | right ball joint pin seat |
Загрузка ...
|
|
| 21 | FT254.31F.160 | right steering arm |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
