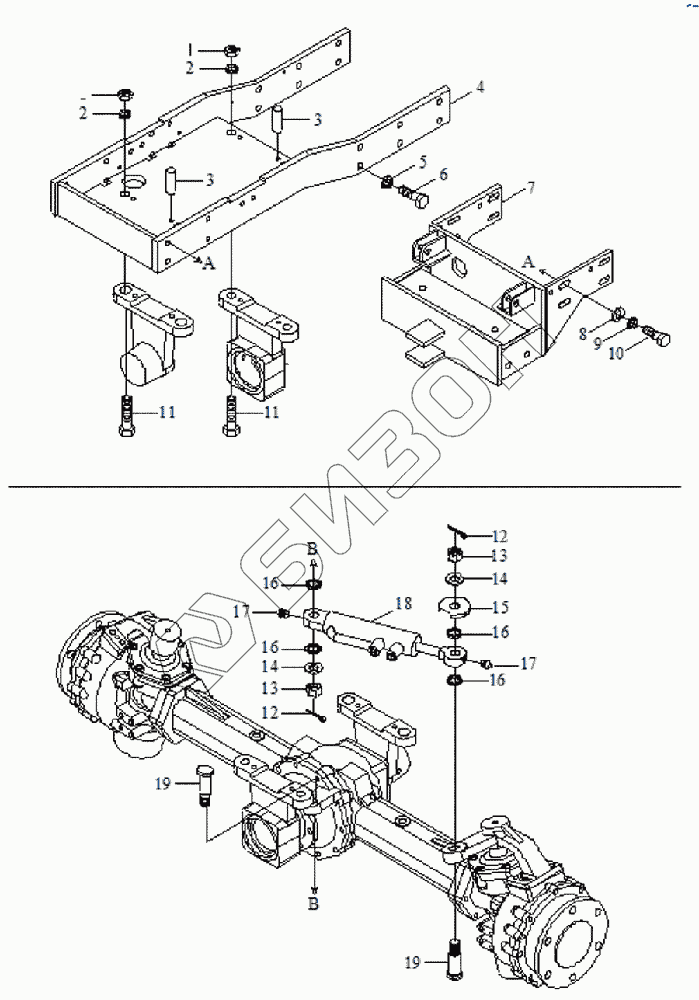

Графический каталог запасных частей к технике: Foton Europard 25. Front driving axle assembly-7
1
1
2
2
3
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
14
15
16
16
16
16
17
17
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT254.31F.001 | FT254.31F.001 | front driving axle assembly |
Загрузка ...
|
|
| 1 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 2 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 3 | GB/T119.2 | Шпилька цилиндра 18x50 |
Загрузка ...
|
|
| 4 | FT254.31F.020 | semi-bracket weldment |
Загрузка ...
|
|
| 5 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 6 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 7 | FT250.31B.025 | connecting support weldment for holder |
Загрузка ...
|
|
| 8 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 9 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 10 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 11 | GB/T5782 | Болт M12x50 |
Загрузка ...
|
|
| 12 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 13 | GB/T6181 | Nut M16*1.5-A2L |
Загрузка ...
|
|
| 14 | GB/T95 | Шайба 14 |
Загрузка ...
|
|
| 15 | FT254.31F.156 | cover |
Загрузка ...
|
|
| 16 | FT254.31F.157 | spacing sleeve |
Загрузка ...
|
|
| 17 | JB/T7940.1 | Масленка M10x1 |
Загрузка ...
|
|
| 18 | FT254.31F.019 | cylinder |
Загрузка ...
|
|
| 19 | FT254.31F.158 | cylinder fixed axle |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
