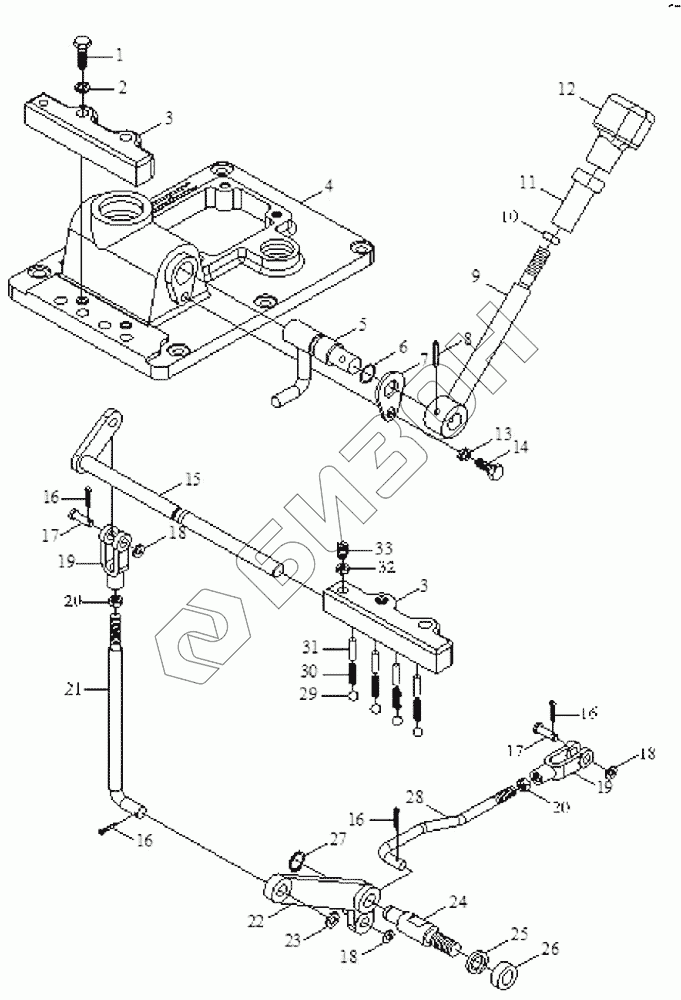

Графический каталог запасных частей к технике: Foton Europard 25. Gearbox assembly-2
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
16
17
17
18
18
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 2 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 3 | FT250.37.254 | interlock pressure plate |
Загрузка ...
|
|
| 4 | FT250.37.182 | gearbox cover |
Загрузка ...
|
|
| 5 | FT250.37.038 | shift rod assembly, auxiliary gearshift |
Загрузка ...
|
|
| 6 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 7 | FT250.37.313 | pressure plate |
Загрузка ...
|
|
| 8 | GB/T879 | Spring type straight |
Загрузка ...
|
|
| 9 | FT250.37.020 | auxiliary gearshift lever assembly |
Загрузка ...
|
|
| 10 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 11 | FT250.37.305 | screw sleeve |
Загрузка ...
|
|
| 12 | FT250.37.307 | handle |
Загрузка ...
|
|
| 13 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 14 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 15 | FT250.37.027 | interlock pressure weldment |
Загрузка ...
|
|
| 16 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 17 | GB/T882 | Валик фиксирующий В8х40 |
Загрузка ...
|
|
| 18 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 19 | FT250.43.103 | adjusting fork of brake drawbar |
Загрузка ...
|
|
| 20 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 21 | FT250.37.328 | drawbar |
Загрузка ...
|
|
| 22 | FT250.37.326 | interlock lever |
Загрузка ...
|
|
| 23 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 24 | FT250.37.329 | stud |
Загрузка ...
|
|
| 25 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 26 | FT250.37.330 | shim |
Загрузка ...
|
|
| 27 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 28 | FT250.37.327 | drawbar |
Загрузка ...
|
|
| 29 | GB/T308-1989 | Steel ball |
Загрузка ...
|
|
| 30 | FT250.37.148 | locking spring, gearshift fork |
Загрузка ...
|
|
| 31 | FT250.37.250 | fixed pin |
Загрузка ...
|
|
| 32 | GB/T6173 | Nut |
Загрузка ...
|
|
| 33 | FT250.37.249 | stop bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
