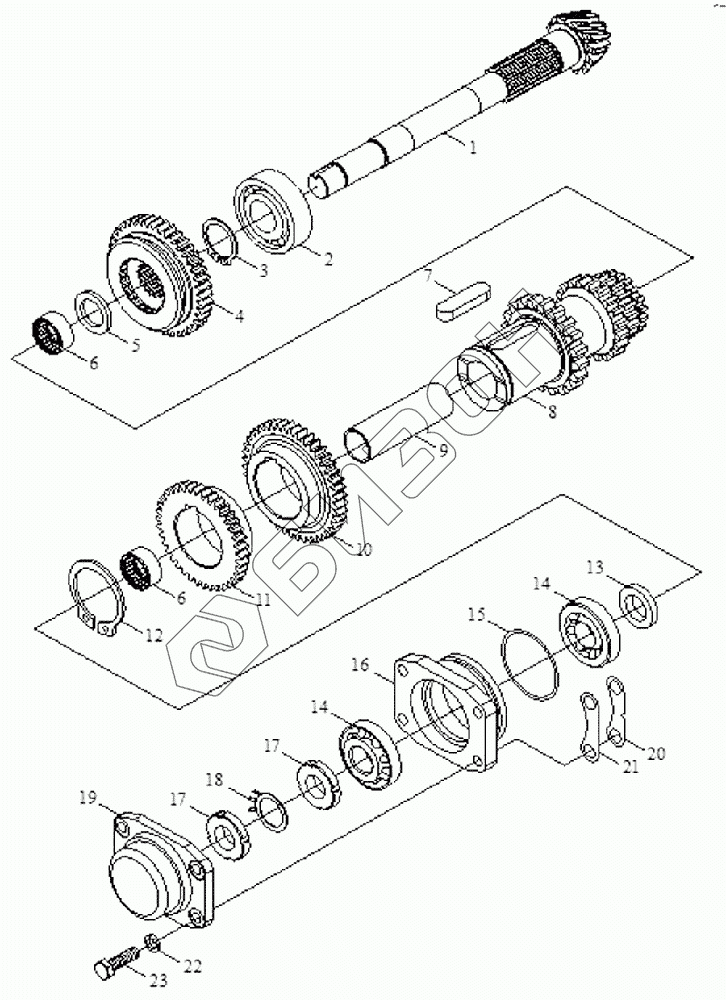

Графический каталог запасных частей к технике: Foton Europard 25. Gearbox assembly-3
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | FT250.37.102 | second shaft |
Загрузка ...
|
|
| 2 | GB/T283 | Cylindrical roller bearing |
Загрузка ...
|
|
| 3 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 4 | FT250.37.103 | sliding gear of high-low gear |
Загрузка ...
|
|
| 5 | FT250.37.104 | rear thrust ring of second shaft |
Загрузка ...
|
|
| 6 | GB/T5846 | Needle roller bearing |
Загрузка ...
|
|
| 7 | GB/T1096 | Parallel pin |
Загрузка ...
|
|
| 8 | FT250.37.106 | driven gear for gears |
Загрузка ...
|
|
| 9 | FT250.37.105 | long sleeve |
Загрузка ...
|
|
| 10 | FT250.37.119 | driven gear for gears |
Загрузка ...
|
|
| 11 | FT250.37.120 | driven gear for gears |
Загрузка ...
|
|
| 12 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 13 | FT250.37.110 | front thrust ring of second shaft |
Загрузка ...
|
|
| 14 | GB/T297 | Подшипник 32016 |
Загрузка ...
|
|
| 15 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 16 | FT250.37.121 | front bearing seat of second shaft |
Загрузка ...
|
|
| 17 | GB/T812 | Round nut |
Загрузка ...
|
|
| 18 | GB/T858 | Nut stop washer45 |
Загрузка ...
|
|
| 19 | FT250.37.126 | front bearing cover of second shaft |
Загрузка ...
|
|
| 20 | FT250.37.122 | adjusting shim of second shaft |
Загрузка ...
|
|
| 21 | FT250.37.123 | adjusting shim of second shaft |
Загрузка ...
|
|
| 22 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 23 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
