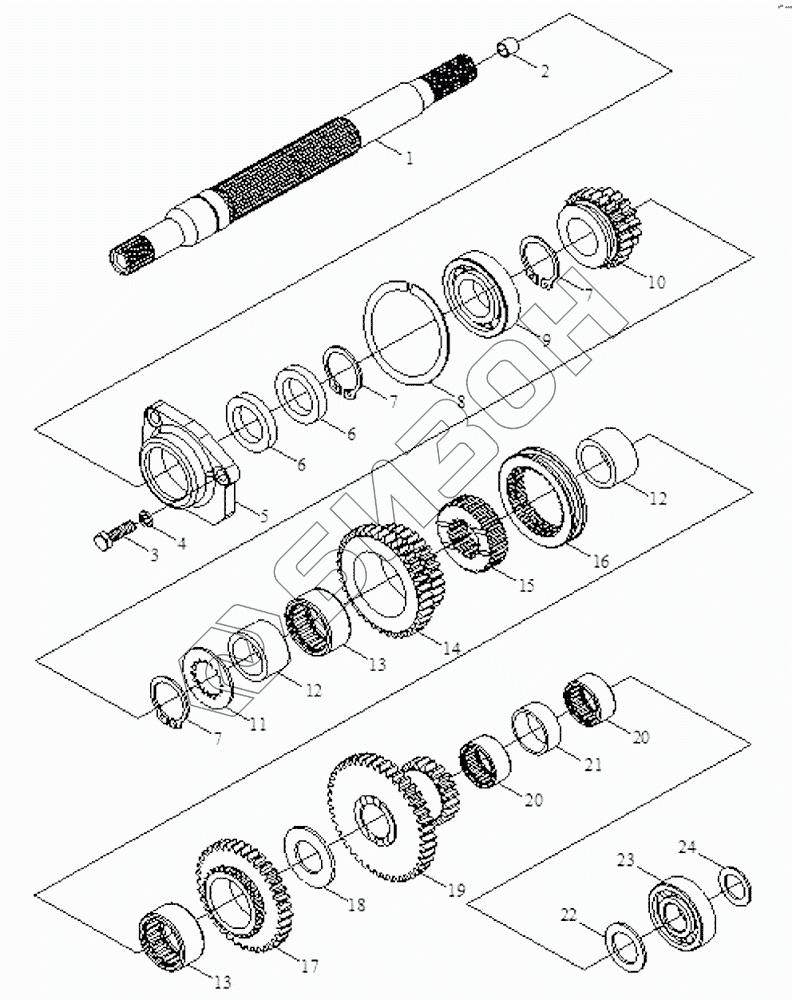

Графический каталог запасных частей к технике: Foton Europard 25. Gearbox assembly-4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
6
7
7
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
Позиция на иллюстрации Заводской номер детали Название детали Цена
FT250.37A.132 FT250.37A.132 first shaft
Загрузка ...
FT250.37A.137 FT250.37A.137 bearing sleeve
Загрузка ...
FT250.37A.147 FT250.37A.147 auxiliary shifting sleeve of first shaft
Загрузка ...
1 FT250.37.132 first shaft
Загрузка ...
2 FT250.37.137 bearing sleeve
Загрузка ...
3 GB/T5783 Болт M12x35
Загрузка ...
4 GB/T93 Шайба 12
Загрузка ...
5 FT250.37.128 front bearing cover of first shaft
Загрузка ...
6 GB/T9877.1 Уплотнение В60х85х7
Загрузка ...
7 GB/T894.1 Кольцо установочное 12
Загрузка ...
8 GB/T305 Thrust ring72/78.6
Загрузка ...
9 GB/T276 Подшипник 212
Загрузка ...
10 FT250.37.130 sliding gear for- gear
Загрузка ...
11 FT250.37.133 driving gear circlip of third gear
Загрузка ...
12 FT250.37.134 sliding sleeve for gear
Загрузка ...
13 GB/T5846 Needle roller bearing
Загрузка ...
14 FT250.37.144 driving gear for III gear
Загрузка ...
15 FT250.37.135 meshing gear seat
Загрузка ...
16 FT250.37.136 meshing sleeve
Загрузка ...
17 FT250.37.140 driving gear for IV gear
Загрузка ...
18 FT250.37.138 driving gear circlip of IV gear
Загрузка ...
19 FT250.37.146 fixed gear of high-low gear
Загрузка ...
20 GB/T5846 Needle roller bearing
Загрузка ...
21 FT250.37.139 short sleeve
Загрузка ...
22 FT250.37.147 auxiliary shifting sleeve of first shaft
Загрузка ...
23 GB/T283 Cylindrical roller bearing
Загрузка ...
24 FT250.37A.272 thrust ring72/78.6
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
