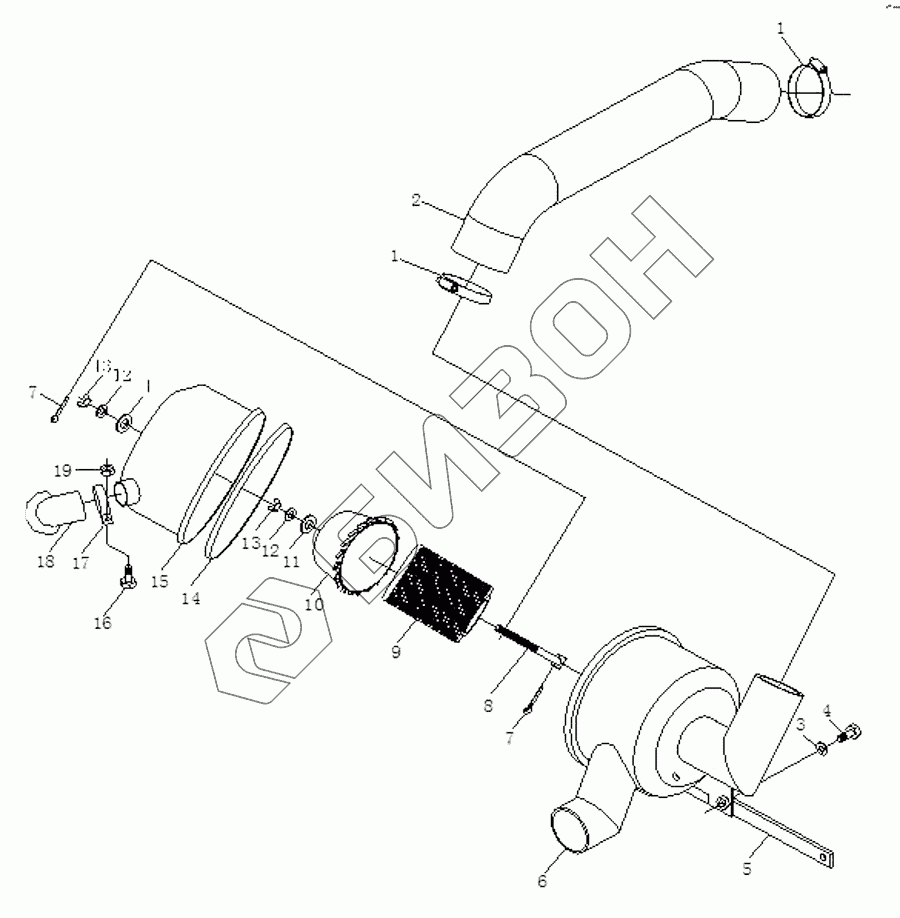

Графический каталог запасных частей к технике: Foton Europard 40. Air Cleaner Assembly
FT300.11.010
1
1
2
2
3
4
5
6
7
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT300.11.010 | FT300.11.010 | Air cleaner assembly |
Загрузка ...
|
|
| 1 | ZBJ15001 | Clamp |
Загрузка ...
|
|
| 2 | FT300.11A.101 | Intake hose |
Загрузка ...
|
|
| 2 | FT300.11A.101 | Intake hose |
Загрузка ...
|
|
| 3 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 4 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 5 | FT300.11A.102 | Bracket,air cleaner |
Загрузка ...
|
|
| 6 | FT300.11A.010-03 | Upper cover weldment |
Загрузка ...
|
|
| 7 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 8 | FT300.11A.010-04 | Bolt with hole |
Загрузка ...
|
|
| 9 | FT300.11A.010-05 | Catridge |
Загрузка ...
|
|
| 10 | FT300.11A.010-06 | Cartridge house |
Загрузка ...
|
|
| 11 | Rubber | Rubber sealing ring |
Загрузка ...
|
|
| 12 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 13 | GB/T62 | Гайка тарельчатая М10 |
Загрузка ...
|
|
| 14 | Rubber | Rubber sealing ring |
Загрузка ...
|
|
| 15 | FT300.11A.010-07 | Lower cover weldment |
Загрузка ...
|
|
| 16 | GB/T818 | Винт М6х45 |
Загрузка ...
|
|
| 17 | FT300.11A.010-08 | Clamp |
Загрузка ...
|
|
| 18 | Dust | Dust bag |
Загрузка ...
|
|
| 19 | GB/T6170 | Гайка М6 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
