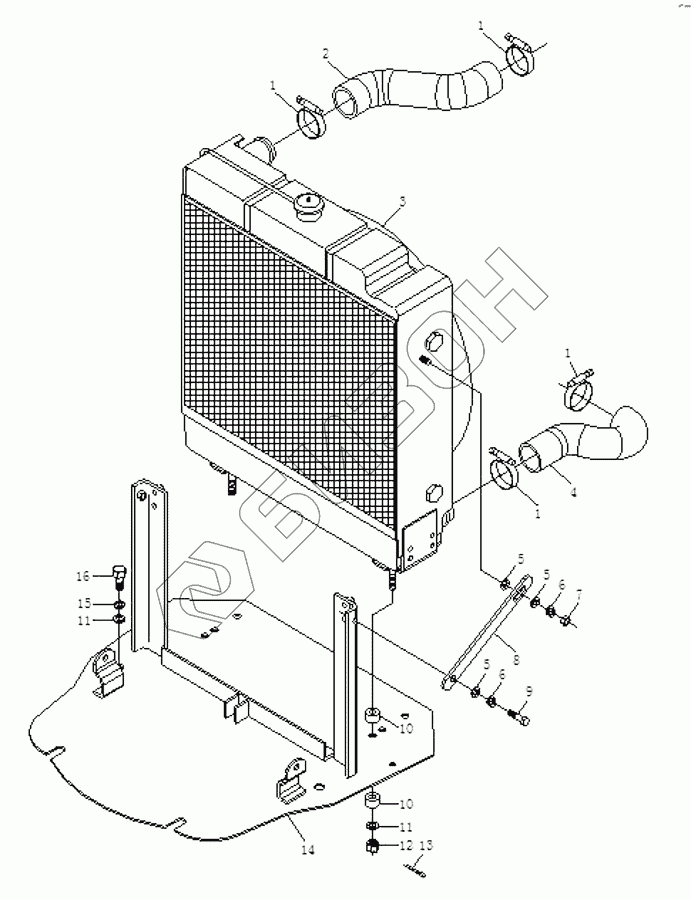

Графический каталог запасных частей к технике: Foton Europard 40. Cooling System Assembly
1
1
1
1
2
2
3
3
3
3
4
4
5
5
5
6
6
7
8
9
10
10
11
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ZBJ15001 | Clamp |
Загрузка ...
|
|
| 2 | FT300.13.101 | Inlet hose of water |
Загрузка ...
|
|
| 2 | FT300.13C.101 | Inlet hose of water tank |
Загрузка ...
|
|
| 3 | FT300.13.010 | Radiator assembly |
Загрузка ...
|
|
| 3 | FT300.13C.010 | Radiator assembly(with guard net) |
Загрузка ...
|
|
| 3 | FT300.13D.010 | Radiator assembly |
Загрузка ...
|
|
| 3 | FT400.13.010 | Radiator assembly |
Загрузка ...
|
|
| 4 | FT300.13.102 | Outlet hose of water |
Загрузка ...
|
|
| 4 | FT300.13C.104 | Outlet hose of water tank |
Загрузка ...
|
|
| 5 | GB/T96 | Шайба 12 |
Загрузка ...
|
|
| 6 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 7 | GB/T6170 | Гайка М6 |
Загрузка ...
|
|
| 8 | FT300.13.204 | Drawbar unit |
Загрузка ...
|
|
| 9 | GB/T5781 | Bolt |
Загрузка ...
|
|
| 10 | FT650.13.112 | Rubber washer |
Загрузка ...
|
|
| 11 | GB/T5287 | Extra large series 10 |
Загрузка ...
|
|
| 12 | GB/T6178 | Nut M10-Zn.D |
Загрузка ...
|
|
| 13 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 14 | FT300.13.020 | Bracket weldment of waqter tank |
Загрузка ...
|
|
| 15 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 16 | GB/T5781 | Bolt |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
