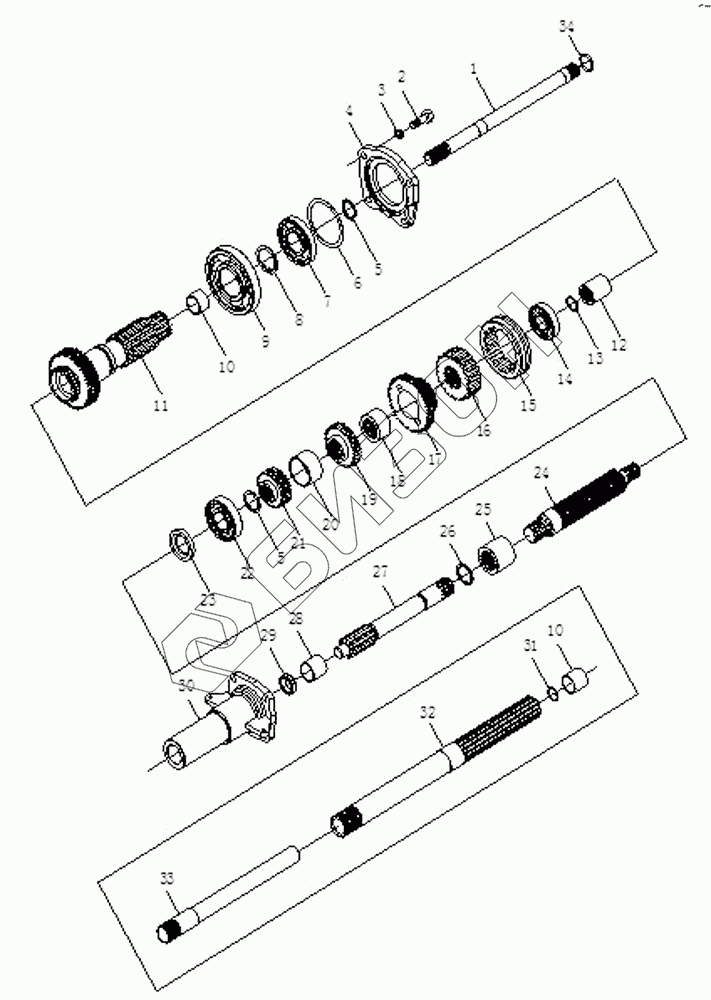

Графический каталог запасных частей к технике: Foton Europard 40. Gearbox Assembly
1
2
3
4
5
5
6
7
8
9
10
10
11
12
13
14
14
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | FT300.37E.137 | Joint shaft ,PTO |
Загрузка ...
|
|
| 2 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 3 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 4 | FT300.37.139 | Cover of auxiliary gearshift |
Загрузка ...
|
|
| 5 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 6 | FT300.37.138 | Stop ring |
Загрузка ...
|
|
| 7 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 8 | GB/T894.1 | Кольцо установочное 12 |
Загрузка ...
|
|
| 9 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 10 | FT300.37.170 | Sleeve |
Загрузка ...
|
|
| 11 | FT300.37.169 | Driving gear shaft of auxiliary gearshift |
Загрузка ...
|
|
| 12 | FT300.37.136 | Joint tube |
Загрузка ...
|
|
| 13 | GB/T893.1 | Кольцо установочное для отверстия 110 |
Загрузка ...
|
|
| 14 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 14 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 15 | FT300.37.134 | Gear engaging sleeve |
Загрузка ...
|
|
| 16 | FT300.37.132 | Gear engaging tooth holder |
Загрузка ...
|
|
| 17 | FT300.37.131 | Driving gear |
Загрузка ...
|
|
| 18 | FT300.37.130 | Gear sleeve |
Загрузка ...
|
|
| 19 | FT300.37.128 | Driving gear |
Загрузка ...
|
|
| 20 | FT300.37.127a | Space sleeve |
Загрузка ...
|
|
| 20 | FT300.37B.127 | Space sleeve |
Загрузка ...
|
|
| 21 | FT300.37.126a | Driving gear |
Загрузка ...
|
|
| 21 | FT300.37B.126 | Driving gear |
Загрузка ...
|
|
| 22 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 23 | JB2600 | Skeleton oil sealing PG40x62x10 |
Загрузка ...
|
|
| 24 | FT300.37.121 | Shaft |
Загрузка ...
|
|
| 25 | FT800.37.106 | Jiont tube,PTO |
Загрузка ...
|
|
| 26 | GB/T893.1 | Кольцо установочное для отверстия 110 |
Загрузка ...
|
|
| 27 | FT400.37E.123 | Shaft clutch |
Загрузка ...
|
|
| 27 | FT300.37E.123a | Sahft of clutch |
Загрузка ...
|
|
| 28 | FT800.37.112 | Sleeve ,PTO |
Загрузка ...
|
|
| 29 | FT800.37.113 | Oil sealing,PTO |
Загрузка ...
|
|
| 30 | FT300.37.124a | Housing of shaft |
Загрузка ...
|
|
| 30 | FT300.37B.124 | Housing of shaft |
Загрузка ...
|
|
| 31 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 32 | FT300.37B.202 | Shaft |
Загрузка ...
|
|
| 33 | FT300.37B.201 | Shaft of auxiliary clutch |
Загрузка ...
|
|
| 33 | FT400.37B.201 | Shaft of auxiliary clutch |
Загрузка ...
|
|
| 34 | GB/T895.2 | Roundwire snap ring |
Загрузка ...
|
