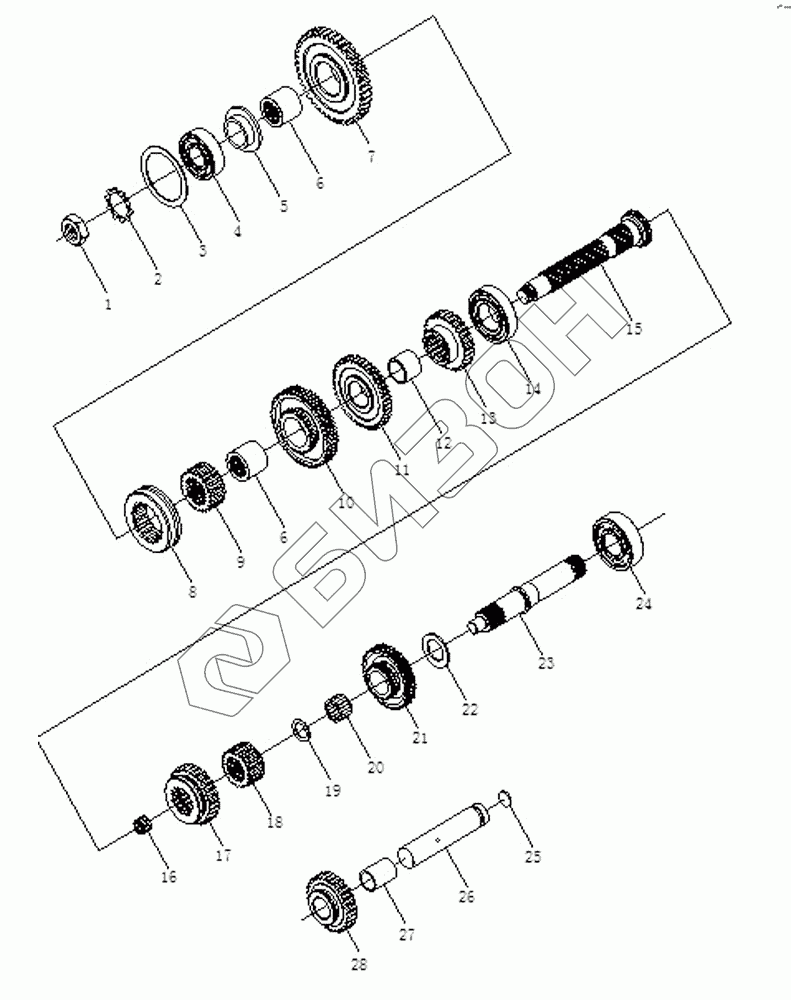

Графический каталог запасных частей к технике: Foton Europard 40. Gearbox Assembly
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T812 | Round nut |
Загрузка ...
|
|
| 2 | GB/T858 | Nut stop washer45 |
Загрузка ...
|
|
| 3 | GB/T305-1989 | Snap ring 68.2/78.6 |
Загрузка ...
|
|
| 4 | GB/T276-1994 | Deep groove ball bearing 6206 |
Загрузка ...
|
|
| 5 | FT300.37.118 | Circlip for shaft end |
Загрузка ...
|
|
| 6 | FT300.37.114 | Gear sleeve,gear |
Загрузка ...
|
|
| 7 | FT300.37.117 | Driven gear,gear |
Загрузка ...
|
|
| 8 | FT300.37.115 | Gear sleeve,I-Iigear |
Загрузка ...
|
|
| 9 | FT300.37.116 | Engaging tooth holder,gear |
Загрузка ...
|
|
| 10 | FT300.37.113 | Driven gear |
Загрузка ...
|
|
| 11 | FT300.37.112 | Driven gear |
Загрузка ...
|
|
| 12 | FT300.37.110 | Gear spacer sleeve ,gear |
Загрузка ...
|
|
| 13 | FT300.37E.108 | Driven gear,gear |
Загрузка ...
|
|
| 14 | GB/T276-1994 | Deep groove ball bearing 6206 |
Загрузка ...
|
|
| 15 | FT300.37E.109 | Shaft |
Загрузка ...
|
|
| 16 | GB/T5846-1986 | Bearing |
Загрузка ...
|
|
| 17 | FT300.37.105 | Reverse driven gear |
Загрузка ...
|
|
| 18 | FT300.37E.106 | Tooth holder of reverse gear |
Загрузка ...
|
|
| 19 | FT300.37E.111 | Spacer sleeve |
Загрузка ...
|
|
| 20 | GB/T5846-1986 | Bearing |
Загрузка ...
|
|
| 21 | FT300.37.103 | Driven gear of auxiliary gearshift |
Загрузка ...
|
|
| 22 | FT300.37E.102 | Circlip |
Загрузка ...
|
|
| 23 | FT300.37E.107 | Driven gear of auxiliary gearshift |
Загрузка ...
|
|
| 24 | GB/T276-1994 | Deep groove ball bearing 6206 |
Загрузка ...
|
|
| 25 | QC/T387-1999 | Shim |
Загрузка ...
|
|
| 26 | FT300.37.141 | Central shaft ,reverse |
Загрузка ...
|
|
| 27 | FT300.37.171 | Gear sleeve,reverse |
Загрузка ...
|
|
| 28 | FT300.37.172 | Central gear,reverse |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
