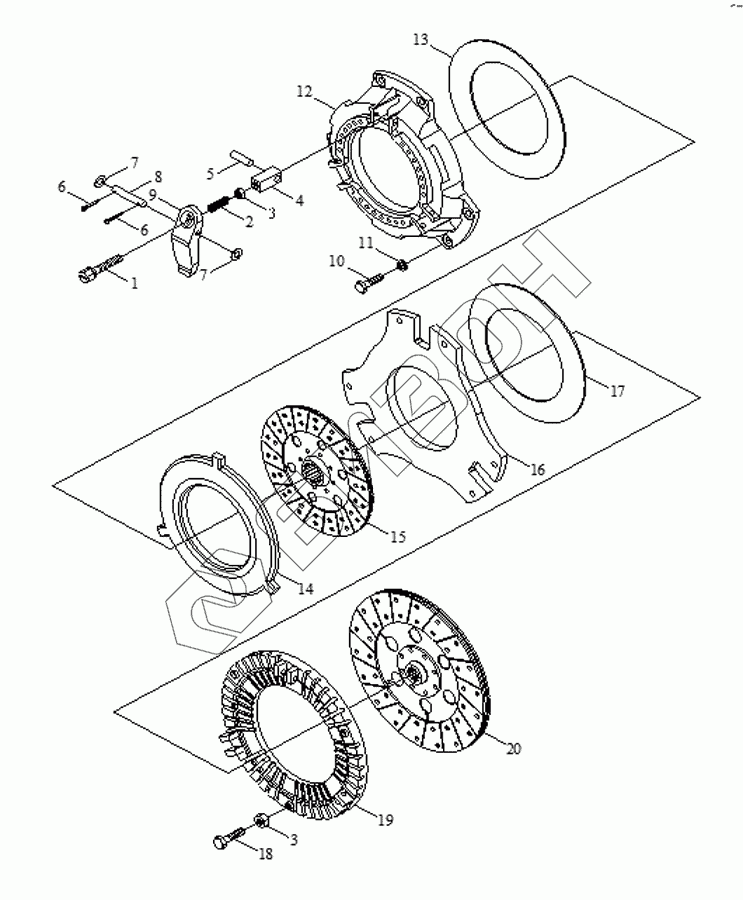

Графический каталог запасных частей к технике: Foton TA60. Cluth Assembly-1
1
2
3
3
4
5
6
6
7
8
9
9
10
10
10
11
12
12
13
13
13
14
14
15
15
15
16
16
17
18
19
19
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | FT65.21.109 | adjusting bolt of throw-out lever |
Загрузка ...
|
|
| 2 | FT65.21.113 | adjusting spring of throw-out lever |
Загрузка ...
|
|
| 3 | GB/T 6171 | Nut |
Загрузка ...
|
|
| 4 | FT65.21.110 | fixed seat of throw-out lever |
Загрузка ...
|
|
| 5 | FT65.21.111 | small shaft-fixed seat of throw-out lever |
Загрузка ...
|
|
| 6 | GB/T 91 | Pin |
Загрузка ...
|
|
| 7 | GB/T 97.1 | Washer |
Загрузка ...
|
|
| 8 | FT65.21.107 | small shaft-fixed seat of throw-out lever |
Загрузка ...
|
|
| 9 | FT65.21.106 | throw-out lever,clutch pressure plate |
Загрузка ...
|
|
| 9 | FT650.21A.106 | throw-out lever,clutch pressure plate |
Загрузка ...
|
|
| 10 | GB/T 5782 | Bolt |
Загрузка ...
|
|
| 10 | GB/T 5786 | Bolt |
Загрузка ...
|
|
| 10 | GB/T 27 | Bolt |
Загрузка ...
|
|
| 11 | GB/T 93 | Washer |
Загрузка ...
|
|
| 12 | FT650.21A.105 | clutch housing |
Загрузка ...
|
|
| 12 | FT65.21.105 | clutch housing |
Загрузка ...
|
|
| 13 | FT700.21.102 | disk spring |
Загрузка ...
|
|
| 13 | FT650.21A.102 | disk spring |
Загрузка ...
|
|
| 13 | FT65.21.102 | disk spring |
Загрузка ...
|
|
| 14 | FT650.21A.104 | auxiliary pressure wearing plate |
Загрузка ...
|
|
| 14 | FT65.21.104 | auxiliary pressure wearing plate |
Загрузка ...
|
|
| 15 | FT700.21.014 | auxiliary wearing plate assembly |
Загрузка ...
|
|
| 15 | FT650.21A.014 | auxiliary wearing plate assembly |
Загрузка ...
|
|
| 15 | FT65.21.014 | auxiliary wearing plate assembly |
Загрузка ...
|
|
| 16 | FT650.21A.103 | auxiliary wearing plate weldment |
Загрузка ...
|
|
| 16 | FT65.21.103 | auxiliary wearing plate weldment |
Загрузка ...
|
|
| 17 | FT550.21.102 | disk spring |
Загрузка ...
|
|
| 18 | GB/T 5786 | Bolt |
Загрузка ...
|
|
| 19 | FT650.21A.101 | main pressure plate for clutch |
Загрузка ...
|
|
| 19 | FT65.21.101 | main pressure plate for clutch |
Загрузка ...
|
|
| 20 | FT700.21.013 | main wearing plate assembly |
Загрузка ...
|
|
| 20 | FT650.21A.013 | main wearing plate assembly |
Загрузка ...
|
|
| 20 | FT65.21.013 | main wearing plate assembly |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
