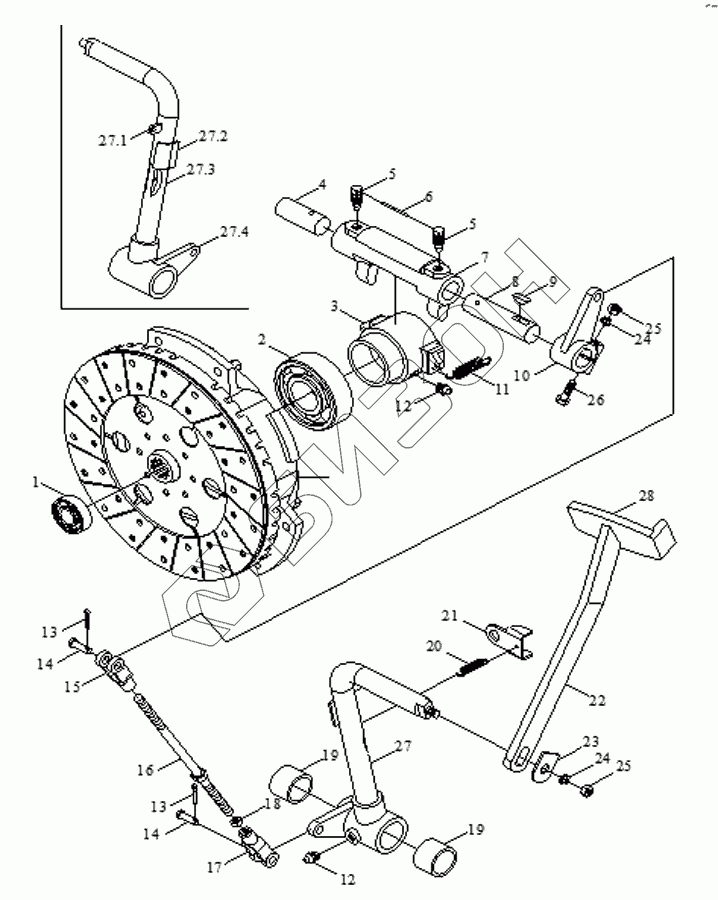

Графический каталог запасных частей к технике: Foton TA60. Cluth Assembly-2
1
2
3
3
4
4
5
6
7
7
8
9
10
11
12
12
13
13
14
14
15
16
17
18
19
19
20
21
22
23
24
24
25
25
26
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT700.21.011A | FT700.21.011A | Cluth Assembly. Use enhance chassis. |
Загрузка ...
|
|
| FT65.21.108 | FT65.21.108 | Pedal return spring, clutch |
Загрузка ...
|
|
| FT65.21.133 | FT65.21.133 | Contacting plate to start safety device |
Загрузка ...
|
|
| FT65.21.129 | FT65.21.129 | Pedal rod,clutch |
Загрузка ...
|
|
| FT65.21.132 | FT65.21.132 | Pedal rod seat,clutch |
Загрузка ...
|
|
| FT700.21.011 | FT700.21.011 | Cluth Assembly. Use big flywheel. |
Загрузка ...
|
|
| 1 | GB/T276 | Подшипник 212 |
Загрузка ...
|
|
| 2 | 996713 | Thrust bearing |
Загрузка ...
|
|
| 3 | FT700.21A.120 | Thrust bearing housing of clutch |
Загрузка ...
|
|
| 3 | FT65.21.120 | Thrust bearing housing of clutch |
Загрузка ...
|
|
| 4 | FT65.21.122 | Short separating shaft ,clutch |
Загрузка ...
|
|
| 5 | FT65.37.109 | Stop bolt |
Загрузка ...
|
|
| 6 | GB/T343 | Low carbon steel wire SZ-1.40 |
Загрузка ...
|
|
| 7 | FT65.21.121 | Thrusting seat,clutch |
Загрузка ...
|
|
| 7 | FT700.21A.121 | Thrusting seat,clutch |
Загрузка ...
|
|
| 8 | FT65.21.123 | Long separating shaft, clutch |
Загрузка ...
|
|
| 9 | GB/T1099 | Woodruff key 6x25 |
Загрузка ...
|
|
| 10 | FT65.21.125 | Controlling pull rod unit, clutch |
Загрузка ...
|
|
| 11 | FT65.21.124 | Thrust bearing extension spring of clutch |
Загрузка ...
|
|
| 12 | JB/T 7940.1 | Oil cup M10x1 |
Загрузка ...
|
|
| 13 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 14 | GB/T882 | Валик фиксирующий В8х40 |
Загрузка ...
|
|
| 15 | FT65.43.152 | Left-hand rod clevis |
Загрузка ...
|
|
| 16 | FT65.21.012 | Controlling pull rod unit, clutch |
Загрузка ...
|
|
| 17 | FT65.43.134 | Right-hand rod clevis |
Загрузка ...
|
|
| 18 | GB/T6172 | Гайка M10 |
Загрузка ...
|
|
| 19 | FT65.37.168 | sleeve ,breaking shaft |
Загрузка ...
|
|
| 20 | FT65.21.135 | Pedal return spring, clutch |
Загрузка ...
|
|
| 21 | FT65.21.134-1 | Spring connecting plate |
Загрузка ...
|
|
| 22 | FT65.21.128 | Pedal pull bar, clutch |
Загрузка ...
|
|
| 23 | FT65.21.127 | Spacer |
Загрузка ...
|
|
| 24 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 25 | GB/T 6170 | Nut |
Загрузка ...
|
|
| 26 | GB/T5782 | Болт M12x50 |
Загрузка ...
|
|
| 28 | FT65.21.130 | Pedal |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
