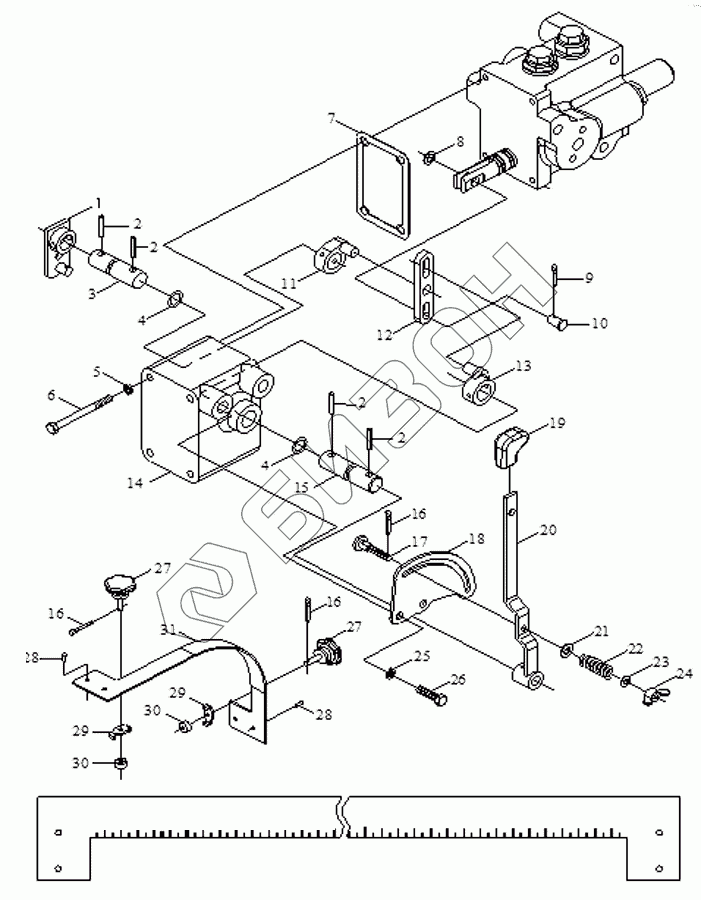

Графический каталог запасных частей к технике: Foton TA60. Distributor assembly-1
1
2
2
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
29
30
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT65.57.001 | FT65.57.001 | distributor assembly |
Загрузка ...
|
|
| 1 | FT65.57.017 | Feedback arm welding unit |
Загрузка ...
|
|
| 2 | GB/T 879 | Pin |
Загрузка ...
|
|
| 3 | FT65.57.123 | Feedback shaft |
Загрузка ...
|
|
| 4 | GB3452.1 | O-seal ring |
Загрузка ...
|
|
| 5 | GB/T859 | Шайба пружинная тонкая 8 |
Загрузка ...
|
|
| 6 | GB/T 5783 | Bolt |
Загрузка ...
|
|
| 7 | FT65.57.110 | paper washer |
Загрузка ...
|
|
| 8 | GB/T 97.1 | Washer |
Загрузка ...
|
|
| 9 | GB/T 91 | Pin |
Загрузка ...
|
|
| 10 | FT65.57.120 | pin roll |
Загрузка ...
|
|
| 11 | FT65.57.125 | Small feedback arm |
Загрузка ...
|
|
| 12 | FT65.57.119 | swing rod |
Загрузка ...
|
|
| 13 | FT65.57.124 | operation arm |
Загрузка ...
|
|
| 14 | FT65.57.109 | side cover |
Загрузка ...
|
|
| 15 | FT65.57.100 | handle shaft |
Загрузка ...
|
|
| 16 | GB/T 91 | Pin |
Загрузка ...
|
|
| 17 | FT65.57.103 | pressured screw |
Загрузка ...
|
|
| 18 | FT65.57.101 | operating plate |
Загрузка ...
|
|
| 19 | FT65.57.013 | Handle knob assembly |
Загрузка ...
|
|
| 20 | FT65.57.012 | handle weld ment |
Загрузка ...
|
|
| 21 | GB/T 97.1 | Washer |
Загрузка ...
|
|
| 22 | FT65.57.102 | pressure spring |
Загрузка ...
|
|
| 23 | GB/T 97.1 | Washer |
Загрузка ...
|
|
| 24 | GB/T 62 | nut M6-Zn.D |
Загрузка ...
|
|
| 25 | GB/T 93 | Washer |
Загрузка ...
|
|
| 26 | GB/T 5783 | Bolt |
Загрузка ...
|
|
| 27 | FT65.57.014 | Adjustin handle knob assembly |
Загрузка ...
|
|
| 28 | GB/T 12618 | rivet 4*10 |
Загрузка ...
|
|
| 29 | FT65.57.105 | locating elbow plate |
Загрузка ...
|
|
| 30 | FT65.57.104 | Locating nut |
Загрузка ...
|
|
| 31 | FT65.57.106 | Comprehensive con |
Загрузка ...
|
