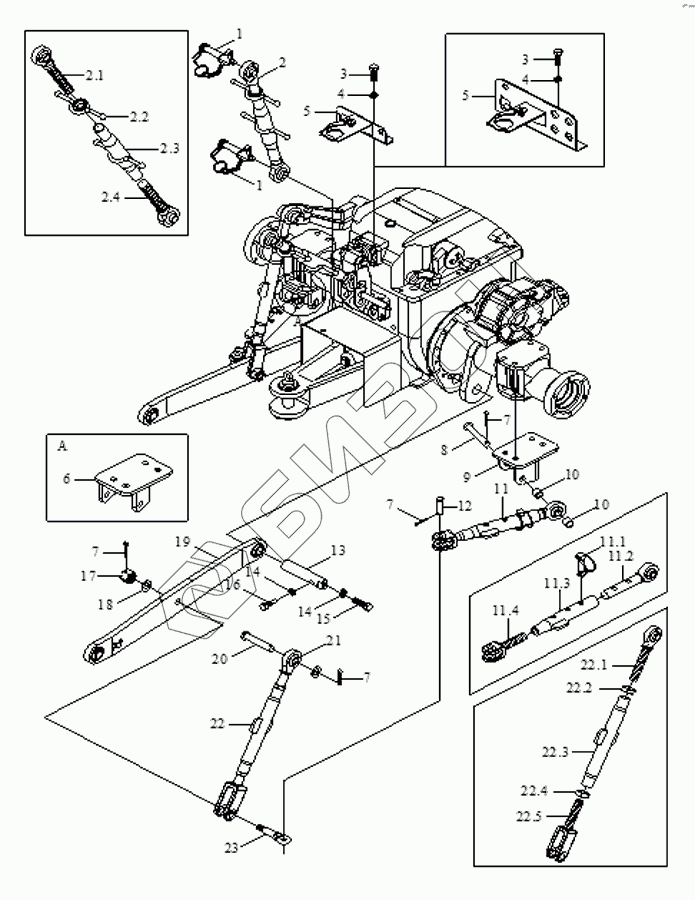

Графический каталог запасных частей к технике: Foton TA60. Suspension Mechanism Assembly
1
1
2
2.1
2.2
2.3
2.4
3
3
4
4
5
5
5
6
7
7
7
7
8
9
10
10
11
11.1
11.2
11.3
11.4
12
13
14
14
15
16
17
18
19
20
21
22
22.1
22.2
22.3
22.4
22.5
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | FT65.56.015 | Latch assembly, upper link |
Загрузка ...
|
|
| 2 | FT65.56.014 | Upper link assembly |
Загрузка ...
|
|
| 2.1 | FT65.56.029 | Front adjusting rod assembly, upper link |
Загрузка ...
|
|
| 2.2 | FT65.56.028 | Locking cap nut assembly, upper link |
Загрузка ...
|
|
| 2.3 | FT65.56.027 | Screw tube assembly, upper link |
Загрузка ...
|
|
| 2.4 | FT65.56.026 | Front adjusting rod assembly, upper link |
Загрузка ...
|
|
| 3 | GB/T 5783-2000 | Bolt |
Загрузка ...
|
|
| 4 | GB/T 93-1987 | Spring washer |
Загрузка ...
|
|
| 5 | FT65.56.017 | Fixed keeper unit, upper link |
Загрузка ...
|
|
| 5 | FT654.56.011 | Fixed keeper unit, upper link |
Загрузка ...
|
|
| 6 | FT65.56.016 | Left bracket weldment, gag post |
Загрузка ...
|
|
| 7 | GB/T 91-2000 | Split pin |
Загрузка ...
|
|
| 8 | FT65.56.104 | Connecting pin, gag post |
Загрузка ...
|
|
| 9 | FT65.56.018 | Right bracket weldment, gag post |
Загрузка ...
|
|
| 10 | FT65.56.105 | Sleeve |
Загрузка ...
|
|
| 11 | FT65.56.011 | Gag post assembly |
Загрузка ...
|
|
| 11.1 | FT65.56.023 | Locking pin unit,gag post |
Загрузка ...
|
|
| 11.2 | FT65.56.021 | Ball head assembly, telescopic rod |
Загрузка ...
|
|
| 11.3 | FT65.56.022 | Telescopic pipeline weldment |
Загрузка ...
|
|
| 11.4 | FT65.56.108 | Adjusting screw rod, gag post |
Загрузка ...
|
|
| 12 | GB/T 882-2000 | Clevis pin with head B8X65 |
Загрузка ...
|
|
| 13 | FT65.56.106 | Connecting pin, lower link |
Загрузка ...
|
|
| 14 | GB/T 93-1987 | Spring washer |
Загрузка ...
|
|
| 15 | GB/T 5783-2000 | Bolt |
Загрузка ...
|
|
| 16 | FT65.56.107 | Locating bolt |
Загрузка ...
|
|
| 17 | GB/T 6181-2000 | Nut M20-Zn.D |
Загрузка ...
|
|
| 18 | FT65.56.013 | lower link assembly |
Загрузка ...
|
|
| 19 | GB/T 97.1-1985 | Plain washer |
Загрузка ...
|
|
| 20 | FT65.56.102 | Upper connecting pin, lift link |
Загрузка ...
|
|
| 21 | FT65.56.103 | Plain washer |
Загрузка ...
|
|
| 22 | FT65.56.012 | Lift link assembly |
Загрузка ...
|
|
| 22.1 | FT65.56.025 | Upper adjusting rod unit, lift link |
Загрузка ...
|
|
| 22.2 | FT65.56.117 | Locking nut |
Загрузка ...
|
|
| 22.3 | FT65.56.024 | Screw tube weldment, lift link |
Загрузка ...
|
|
| 22.4 | FT65.56.150 | Locking nut |
Загрузка ...
|
|
| 22.5 | FT65.56.116 | Lower cinnecting fork, lift link |
Загрузка ...
|
|
| 23 | FT65.56.101 | Lower cinnecting fork, lift link |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
