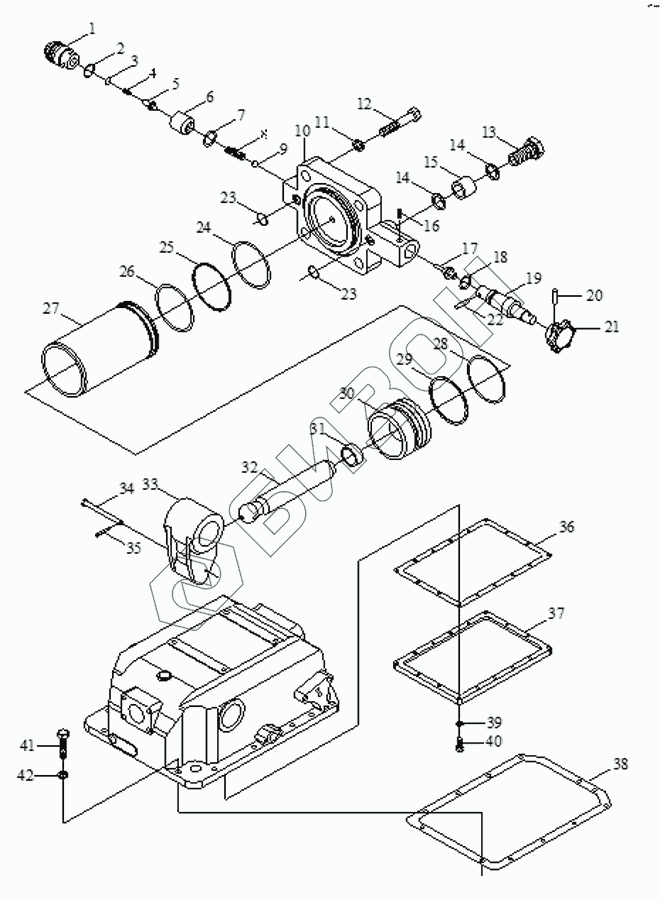

Графический каталог запасных частей к технике: Foton TA60. Lifter Assembly-2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | FT65.55.149 | Plug,safety valve |
Загрузка ...
|
|
| 2 | GB3452.1-1992 | Кольцевое резиновое уплотнение 28х1.8 |
Загрузка ...
|
|
| 3 | FT65.55.148 | Adjusting shim |
Загрузка ...
|
|
| 4 | FT65.55.147 | Spring, safety valve |
Загрузка ...
|
|
| 5 | FT65.55.146 | Safety valve body, cylinder |
Загрузка ...
|
|
| 6 | FT65.55.145 | Safety valve seat |
Загрузка ...
|
|
| 7 | GB3452.1-1992 | Кольцевое резиновое уплотнение 28х1.8 |
Загрузка ...
|
|
| 8 | FT65.55.150 | Spring, adjusting valve |
Загрузка ...
|
|
| 9 | GB/T 308-1989 | Steel ball |
Загрузка ...
|
|
| 10 | FT65.55.144 | Cylinder cover |
Загрузка ...
|
|
| 11 | GB/T 93-1987 | Spring washer |
Загрузка ...
|
|
| 12 | GB/T 5785-2000 | Bolt M18X1.5X60-Zn.D |
Загрузка ...
|
|
| 13 | FT65.55.152 | Hollow bolt |
Загрузка ...
|
|
| 14 | FT65.55.151 | Aluminium washer |
Загрузка ...
|
|
| 15 | FT65.55.153 | Sleeve |
Загрузка ...
|
|
| 16 | GB/T 71-1985 | Screw M5X12-Zn.D |
Загрузка ...
|
|
| 17 | FT65.55.143 | Adjusting valve |
Загрузка ...
|
|
| 18 | GB3452.1-1992 | Кольцевое резиновое уплотнение 28х1.8 |
Загрузка ...
|
|
| 19 | FT65.55.141 | Adjusting rod |
Загрузка ...
|
|
| 20 | GB/T 879-1986 | Pin |
Загрузка ...
|
|
| 21 | FT65.55.140 | Handwheel |
Загрузка ...
|
|
| 22 | FT65.55.142 | Pin |
Загрузка ...
|
|
| 23 | GB3452.1-1992 | Кольцевое резиновое уплотнение 28х1.8 |
Загрузка ...
|
|
| 24 | GB3452.1-1992 | Кольцевое резиновое уплотнение 28х1.8 |
Загрузка ...
|
|
| 25 | FT65.55.164 | Spacer ring, cylinder cover |
Загрузка ...
|
|
| 26 | GB3452.1-1992 | Кольцевое резиновое уплотнение 28х1.8 |
Загрузка ...
|
|
| 27 | FT65.55.109 | Cylinder trunk |
Загрузка ...
|
|
| 28 | GB3452.1-1992 | Кольцевое резиновое уплотнение 28х1.8 |
Загрузка ...
|
|
| 29 | FT65.55.165 | Piston ring |
Загрузка ...
|
|
| 30 | FT65.55.136 | Piston ring |
Загрузка ...
|
|
| 31 | FT65.55.137 | Ball seat of piston |
Загрузка ...
|
|
| 32 | FT65.55.135 | Top rod of piston |
Загрузка ...
|
|
| 33 | FT65.55.134 | Inner lifting arm |
Загрузка ...
|
|
| 34 | FT65.55.138 | Pin roll |
Загрузка ...
|
|
| 35 | GB/T 91-2000 | Split pin |
Загрузка ...
|
|
| 36 | FT65.55.113 | Gasket, base plate cover |
Загрузка ...
|
|
| 37 | FT65.55.112 | Base plate cover |
Загрузка ...
|
|
| 38 | FT65.55.111 | Gasket, lifter housing |
Загрузка ...
|
|
| 39 | GB/T 93-1987 | Spring washer |
Загрузка ...
|
|
| 40 | GB/T 5781-2000 | Bolt |
Загрузка ...
|
|
| 41 | GB/T 5783-2000 | Bolt |
Загрузка ...
|
|
| 42 | GB/T 93-1987 | Spring washer |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
