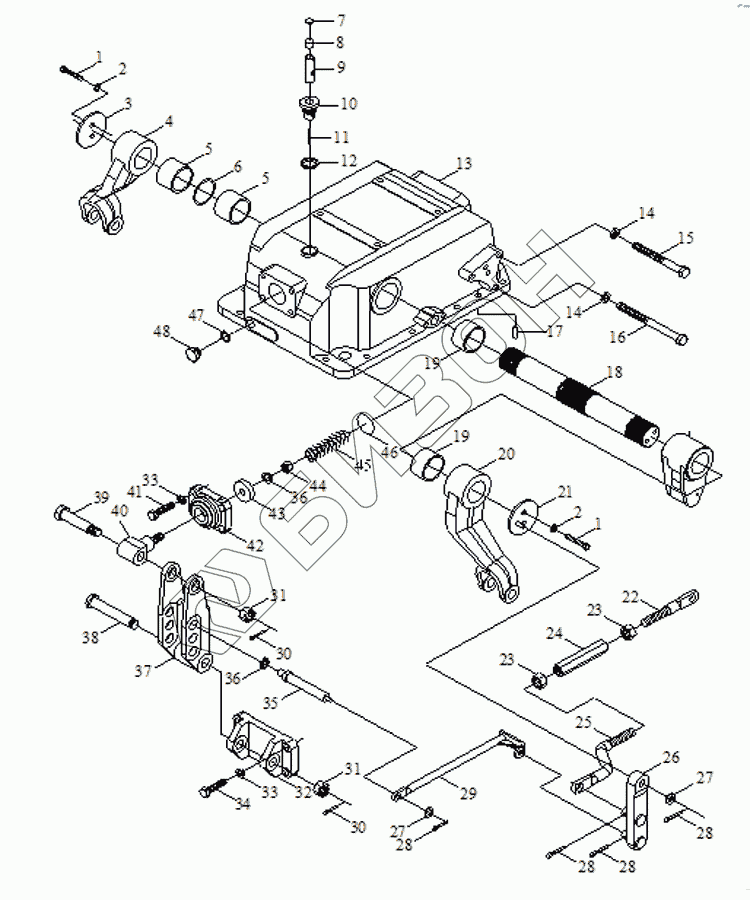

Графический каталог запасных частей к технике: Foton TA60. Lifter Assembly-1
1
1
2
2
3
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
19
20
21
22
23
23
24
25
26
27
27
28
28
28
28
29
30
30
31
31
32
33
33
34
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T 5783-2000 | Bolt |
Загрузка ...
|
|
| 2 | GB/T 93-1987 | Spring washer |
Загрузка ...
|
|
| 3 | FT65.55.115 | Pressure plate of left lifting arm |
Загрузка ...
|
|
| 4 | FT65.55.107 | Outer lifting arm(left) |
Загрузка ...
|
|
| 5 | FT65.55.116 | Copper sleeve |
Загрузка ...
|
|
| 6 | GB3452.1-1992 | Кольцевое резиновое уплотнение 28х1.8 |
Загрузка ...
|
|
| 7 | FT65.55.129 | Stop sconce |
Загрузка ...
|
|
| 8 | FT65.55.133 | Sponge |
Загрузка ...
|
|
| 9 | FT65.55.130 | Ventilate canister |
Загрузка ...
|
|
| 10 | FT65.55.131 | Core, oil filter |
Загрузка ...
|
|
| 11 | FT65.55.132 | Dipstick |
Загрузка ...
|
|
| 12 | FT65.55.128 | Aluminium washer |
Загрузка ...
|
|
| 13 | FT65.55.110 | Lifter housing |
Загрузка ...
|
|
| 14 | GB/T 93-1987 | Spring washer |
Загрузка ...
|
|
| 15 | FT65.55.127 | Bolt |
Загрузка ...
|
|
| 16 | FT65.55.126 | Bolt |
Загрузка ...
|
|
| 17 | GB/T 119-1986 | Parallel pin |
Загрузка ...
|
|
| 18 | FT65.55.108 | Lifting shaft |
Загрузка ...
|
|
| 19 | FT65.55.114 | Sleeve |
Загрузка ...
|
|
| 20 | FT65.55.162 | Outer lifting arm(right) |
Загрузка ...
|
|
| 21 | FT65.55.017 | Pressure plate welding assembly,right lifting arm |
Загрузка ...
|
|
| 22 | FT65.55.125 | Front adjusting rod |
Загрузка ...
|
|
| 23 | GB/T 6170-2000 | Nut |
Загрузка ...
|
|
| 24 | FT65.55.123 | Adjusting screw sleeve |
Загрузка ...
|
|
| 25 | FT65.55.124 | Rear adjusting rod |
Загрузка ...
|
|
| 26 | FT65.55.016 | Middle arm welding assembly |
Загрузка ...
|
|
| 27 | GB/T 97.1-1985 | Plain washer |
Загрузка ...
|
|
| 28 | GB/T 91-2000 | Split pin |
Загрузка ...
|
|
| 29 | FT65.55.015 | Connecting rod welding assembly |
Загрузка ...
|
|
| 30 | GB/T 91-2000 | Split pin |
Загрузка ...
|
|
| 31 | GB/T 6181-2000 | Nut M20-Zn.D |
Загрузка ...
|
|
| 32 | FT65.55.119 | Bracket, upper pull rod |
Загрузка ...
|
|
| 33 | GB/T 93-1987 | Spring washer |
Загрузка ...
|
|
| 34 | GB/T 5783-2000 | Bolt |
Загрузка ...
|
|
| 35 | FT65.55.122 | Pin |
Загрузка ...
|
|
| 36 | GB/T 93-1987 | Spring washer |
Загрузка ...
|
|
| 37 | FT65.55.101 | Connecting bracket |
Загрузка ...
|
|
| 38 | FT65.55.120 | Connecting bolt |
Загрузка ...
|
|
| 39 | FT65.55.121 | Bolt |
Загрузка ...
|
|
| 40 | FT65.55.102 | Sensor joint for force adjust |
Загрузка ...
|
|
| 41 | GB/T 5783-2000 | Bolt |
Загрузка ...
|
|
| 42 | FT65.55.103 | Spring seat |
Загрузка ...
|
|
| 43 | FT65.55.104 | Pressure washer for spring |
Загрузка ...
|
|
| 44 | GB/T 6171-2000 | Nut |
Загрузка ...
|
|
| 45 | FT65.55.105 | Spring for force adjust |
Загрузка ...
|
|
| 46 | FT65.55.106 | Adjusting shim |
Загрузка ...
|
|
| 47 | FT65.55.118 | Aluminium washer |
Загрузка ...
|
|
| 48 | FT65.55.117 | Oil drain plug |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
