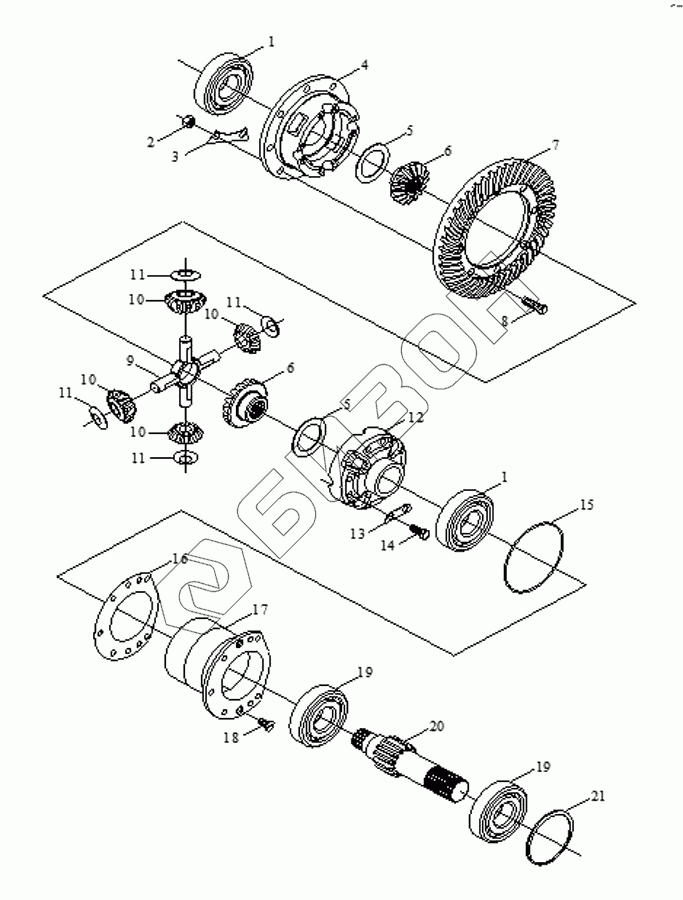

Графический каталог запасных частей к технике: Foton TA60. Rear Axle Assembly-2
1
1
2
3
4
5
5
6
6
7
7
8
9
10
10
10
10
11
11
11
11
12
13
14
15
16
17
18
19
19
19
20
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T 297-1994 | tapered roller bearing |
Загрузка ...
|
|
| 2 | GB/T6171 | Гайка М20х1.5 |
Загрузка ...
|
|
| 3 | FT65.38.112 | lock washer |
Загрузка ...
|
|
| 4 | FT65.38.111 | right housingof differential |
Загрузка ...
|
|
| 5 | FT65.38.118 | washer ,semiaxle gear |
Загрузка ...
|
|
| 6 | FT65.38.117 | semiaxle gear |
Загрузка ...
|
|
| 7 | FT65.38A.110 | driven camberd angle gear |
Загрузка ...
|
|
| 7 | FT700.38.110 | driven camberd angle gear |
Загрузка ...
|
|
| 8 | FT65.38.113 | round head bolt |
Загрузка ...
|
|
| 9 | FT65.38.114 | centerpiece of differential |
Загрузка ...
|
|
| 10 | FT65.38.116 | planetary gear |
Загрузка ...
|
|
| 11 | FT65.38.115 | washer of planetary gear |
Загрузка ...
|
|
| 12 | FT65.38.120 | left housing of differential |
Загрузка ...
|
|
| 13 | FT65.38.119 | locker washer |
Загрузка ...
|
|
| 14 | GB/T 5782 | Bolt |
Загрузка ...
|
|
| 15 | FT65.38.216 | O-ring |
Загрузка ...
|
|
| 16 | FT65.38.123 | adjusting washer |
Загрузка ...
|
|
| 17 | FT65.38.121 | final transmission small gear bearing |
Загрузка ...
|
|
| 18 | FT65.38.215 | fastening bolt |
Загрузка ...
|
|
| 19 | GB/T 297-1994 | tapered roller bearing |
Загрузка ...
|
|
| 19 | GB/T 283-1994 | cylindrical roller bearing |
Загрузка ...
|
|
| 20 | FT65.38.124 | short semiaxle,left |
Загрузка ...
|
|
| 20 | FT700.38.124 | short semiaxle,left |
Загрузка ...
|
|
| 20 | FT550.38.124 | short semiaxle,left |
Загрузка ...
|
|
| 21 | FT700.38.153 | adjusting washer for short semiaxle |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
