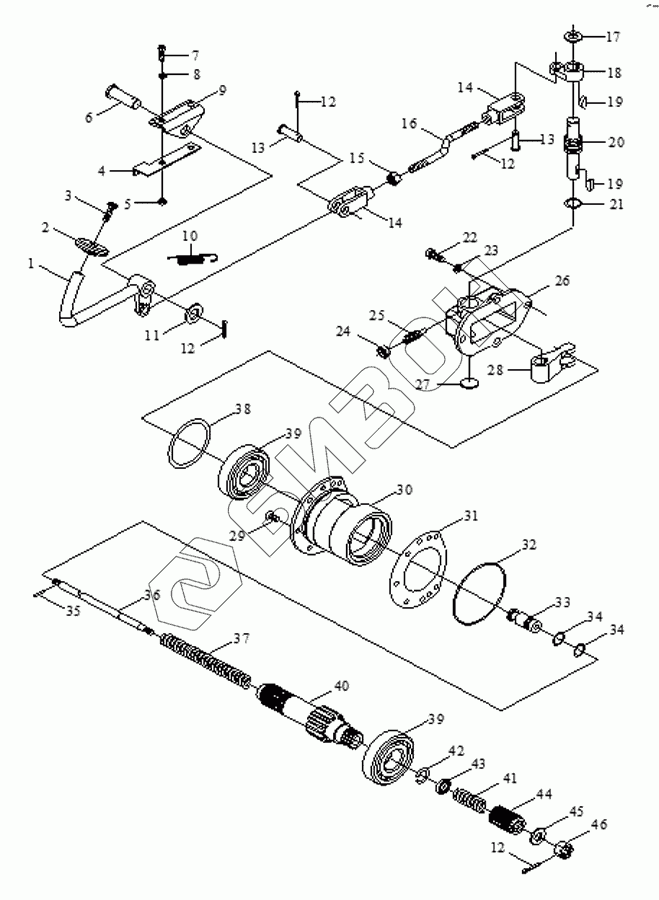

Графический каталог запасных частей к технике: Foton TA60. Rear Axle Assembly-3
1
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
13
14
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
39
39
40
40
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | FT65.38.041 | padel rod weldment of differential lock |
Загрузка ...
|
|
| 2 | FT65.38.401 | padel of differential lock |
Загрузка ...
|
|
| 3 | GB/T 67 | screw M6*16-A2L |
Загрузка ...
|
|
| 4 | FT65.38.402 | bracket of extension spring |
Загрузка ...
|
|
| 5 | GB/T6172 | Гайка M10 |
Загрузка ...
|
|
| 6 | FT65.38.406 | pin roll |
Загрузка ...
|
|
| 7 | GB/T 65 | Screw |
Загрузка ...
|
|
| 8 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 9 | FT65.38.404 | bracket of padel rod |
Загрузка ...
|
|
| 10 | FT65.38.403 | extension spring |
Загрузка ...
|
|
| 11 | GB/T97.1 | Шайба 12 |
Загрузка ...
|
|
| 12 | GB/T91 | Шплинт 3.2x25 |
Загрузка ...
|
|
| 13 | GB/T 882 | Pin |
Загрузка ...
|
|
| 14 | FT65.38.503 | connecting fork |
Загрузка ...
|
|
| 15 | GB/T 6170 | Nut |
Загрузка ...
|
|
| 16 | FT65.38.409 | long pull rod for differential lock control |
Загрузка ...
|
|
| 17 | FT65.38.196 | washer |
Загрузка ...
|
|
| 18 | FT65.38.405 | cross arm for connecting |
Загрузка ...
|
|
| 19 | GB/T 1099 | Woodruff key |
Загрузка ...
|
|
| 20 | FT65.38.190 | control shaft of differential |
Загрузка ...
|
|
| 21 | GB 3452.1 | O-ring |
Загрузка ...
|
|
| 22 | GB/T 5783 | Bolt |
Загрузка ...
|
|
| 23 | GB/T 93 | Washer |
Загрузка ...
|
|
| 24 | GB/T 6170 | Nut |
Загрузка ...
|
|
| 25 | GB/T 75 | Screw |
Загрузка ...
|
|
| 26 | FT65.38.127 | cover |
Загрузка ...
|
|
| 27 | FT65.38.128 | round plate |
Загрузка ...
|
|
| 28 | FT65.38.126 | gear fork |
Загрузка ...
|
|
| 29 | FT65.38.215 | fastening bolt |
Загрузка ...
|
|
| 30 | FT65.38.122 | final transmission small gear bearing housing,right |
Загрузка ...
|
|
| 31 | FT65.38.123 | adjusting washer |
Загрузка ...
|
|
| 32 | FT65.38.216 | O-ring |
Загрузка ...
|
|
| 33 | FT65.38.138 | end of push rod |
Загрузка ...
|
|
| 34 | GB 3452.1 | O-ring |
Загрузка ...
|
|
| 35 | GB/T 897 | spring-type straight pin 4828 |
Загрузка ...
|
|
| 36 | FT65.38.137 | push rod |
Загрузка ...
|
|
| 37 | FT65.38.136 | return spring |
Загрузка ...
|
|
| 38 | FT700.38.153 | adjusting washer for short semiaxle |
Загрузка ...
|
|
| 39 | GB/T 297-1994 | tapered roller bearing |
Загрузка ...
|
|
| 39 | GB/T 283-1994 | cylindrical roller bearing |
Загрузка ...
|
|
| 40 | FT700.38.132 | short semiaxle,right |
Загрузка ...
|
|
| 40 | FT65.38.132 | short semiaxle,right |
Загрузка ...
|
|
| 40 | FT550.38.132 | short semiaxle,right |
Загрузка ...
|
|
| 41 | FT65.38.133 | cushion-spring |
Загрузка ...
|
|
| 42 | FT65.38.135 | wire washer |
Загрузка ...
|
|
| 43 | FT65.38.134 | outer spacer |
Загрузка ...
|
|
| 44 | FT65.38.131 | connecting gear sleeve |
Загрузка ...
|
|
| 45 | GB/T 97.1 | Washer |
Загрузка ...
|
|
| 46 | GB/T 6181 | nut M12-A2L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
