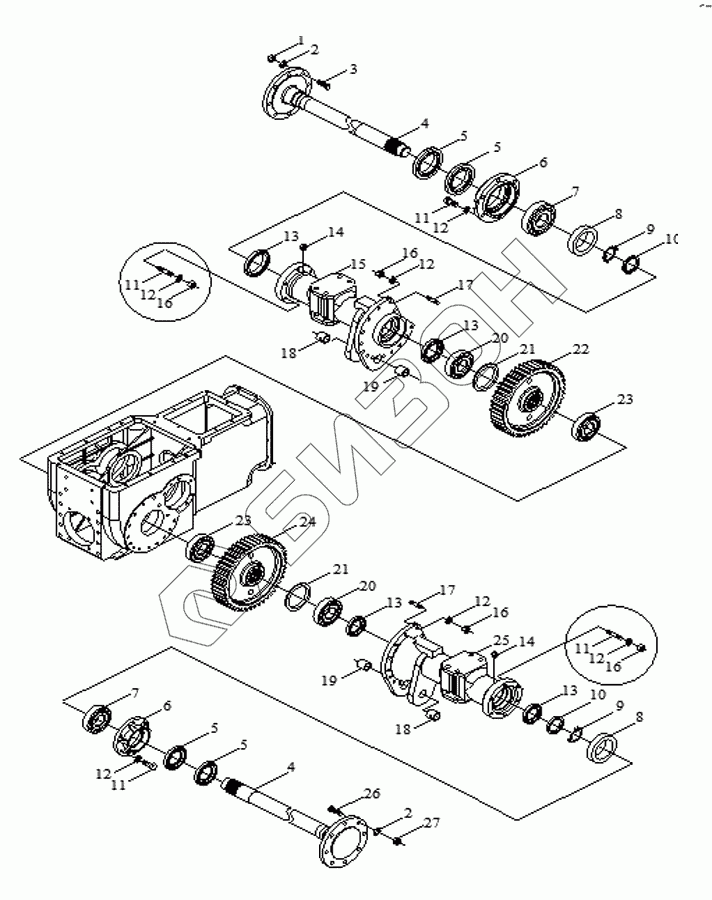

Графический каталог запасных частей к технике: Foton TA60. Rear Axle Assembly-4
1
2
2
3
4
4
4
4
5
5
5
5
5
6
6
6
7
7
7
8
8
9
9
9
10
10
10
11
11
11
11
11
12
12
12
12
12
12
13
13
13
13
13
14
14
15
15
15
16
16
16
16
17
17
18
18
19
19
20
20
20
20
21
21
22
22
22
23
23
23
23
24
25
25
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB/T6176 | Гайка M10х1.25 |
Загрузка ...
|
|
| 2 | FT804.31B.120 | washer |
Загрузка ...
|
|
| 3 | FT65.38.222 | bolt,rear hub |
Загрузка ...
|
|
| 4 | FT65.38.145c | long semiaxle |
Загрузка ...
|
|
| 4 | FT700.38.145 | long semiaxle |
Загрузка ...
|
|
| 4 | FT550.38A.145 | long semiaxle |
Загрузка ...
|
|
| 5 | GB/T9877.1 | Уплотнение В60х85х7 |
Загрузка ...
|
|
| 5 | GB/T9877.1 | Уплотнение В60х85х7 |
Загрузка ...
|
|
| 6 | FT65.38.141b | bearing housing-4 |
Загрузка ...
|
|
| 6 | FT550.38A.141 | bearing housing-3 |
Загрузка ...
|
|
| 7 | GB/T 276-1994 | Bearing |
Загрузка ...
|
|
| 7 | GB/T 276-1994 | Bearing |
Загрузка ...
|
|
| 8 | FT65.38.212 | shaft sleeve |
Загрузка ...
|
|
| 9 | GB/T 858 | washer 68 |
Загрузка ...
|
|
| 9 | GB/T 858 | washer 68 |
Загрузка ...
|
|
| 10 | GB/T 812 | Nut |
Загрузка ...
|
|
| 10 | GB/T 812 | Nut |
Загрузка ...
|
|
| 11 | GB/T5783 | Болт M12x35 |
Загрузка ...
|
|
| 11 | GB/T899 | Doube end stud AM12-M12x1.25x50-8.8-A2L |
Загрузка ...
|
|
| 12 | GB/T93 | Шайба 12 |
Загрузка ...
|
|
| 13 | GB/T9877.1 | Уплотнение В60х85х7 |
Загрузка ...
|
|
| 13 | GB/T9877.1 | Уплотнение В60х85х7 |
Загрузка ...
|
|
| 14 | JB/T7904.1 | oil cup M10*1 |
Загрузка ...
|
|
| 15 | FT65.38.146b | right semiaxle sleeve-2 |
Загрузка ...
|
|
| 15 | FT550.38A.146 | right semiaxle sleeve-3 |
Загрузка ...
|
|
| 15 | FT700.38.146 | right semiaxle sleeve-1 |
Загрузка ...
|
|
| 16 | GB/T6171 | Гайка М20х1.5 |
Загрузка ...
|
|
| 17 | GB/T898 | Double end stud GM12-M12x1.25x40-8.8-A2L |
Загрузка ...
|
|
| 18 | FT65.38.210 | bush-1 |
Загрузка ...
|
|
| 19 | FT65.38.211 | bush -2 |
Загрузка ...
|
|
| 20 | GB/T 297-1994 | tapered roller bearing |
Загрузка ...
|
|
| 20 | GB/T 276-1994 | Bearing |
Загрузка ...
|
|
| 20 | GB/T 276-1994 | Bearing |
Загрузка ...
|
|
| 21 | FT700.38.125 | final transmission adjusting gasket-1 |
Загрузка ...
|
|
| 22 | FT700.38.177 | final speed reduction big bearing-left-1 |
Загрузка ...
|
|
| 22 | FT550.38.177 | final speed reduction big bearing-3 |
Загрузка ...
|
|
| 22 | FT65.38.177a | final speed reduction big bearing-2 |
Загрузка ...
|
|
| 23 | GB/T 297-1994 | tapered roller bearing |
Загрузка ...
|
|
| 23 | GB/T 276-1994 | Bearing |
Загрузка ...
|
|
| 23 | GB/T 276-1994 | Bearing |
Загрузка ...
|
|
| 24 | FT700.38.178 | final speed reduction big bearing-right-1 |
Загрузка ...
|
|
| 25 | FT65.38.151b | left semiaxle sleeve-2 |
Загрузка ...
|
|
| 25 | FT700.38.151 | left semiaxle sleeve-1 |
Загрузка ...
|
|
| 25 | FT550.38A.151 | left semiaxle sleeve-3 |
Загрузка ...
|
|
| 26 | FT65.38.140a | bolt of rear hub |
Загрузка ...
|
|
| 27 | GB/T 6176 | Nut |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
