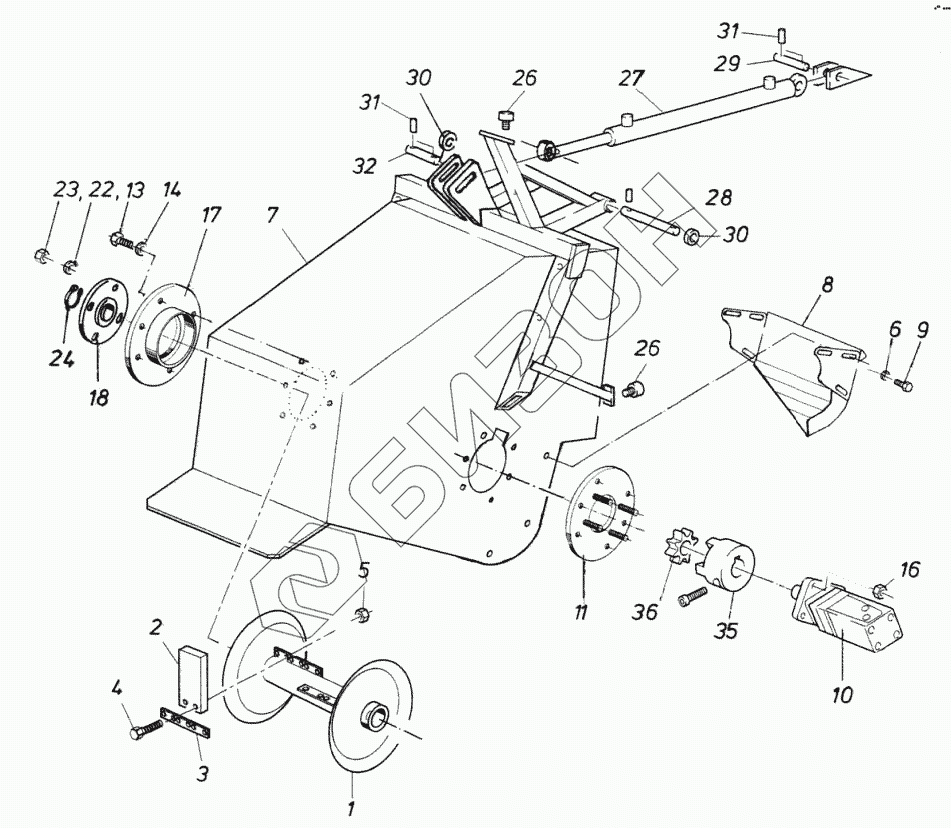

Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Ботвошвырятель
1
2
3
4
5
6
7
7
8
9
10
10
10
11
13
14
16
17
18
22
23
24
26
26
27
28
29
30
30
31
31
32
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 19183 | 19183 | Цилиндрический винт М10х40 |
Загрузка ...
|
|
| SA-130-030-002 | SA-130-030-002 | Разбрасывающий механизм СБ. |
Загрузка ...
|
|
| 1 | SA-130-030-001 | Разбрасывающий механизм |
Загрузка ...
|
|
| 2 | S5-125-030-000-001 | Било |
Загрузка ...
|
|
| 3 | S5-125-030-000-002 | Полосовая сталь |
Загрузка ...
|
|
| 4 | 429 | Шестигранный винт М10х50 |
Загрузка ...
|
|
| 5 | 683 | Шестигранная гайка М10 |
Загрузка ...
|
|
| 6 | 26606 | Блокирующая шайба SKM10 |
Загрузка ...
|
|
| 7 | SA-130-030-010 | Откидная рама |
Загрузка ...
|
|
| 7 | V0-120-030-010 | Откидная рама |
Загрузка ...
|
|
| 8 | SA-130-030-003 | Откидная крышка |
Загрузка ...
|
|
| 9 | 470 | Шестигранный винт М10х20 |
Загрузка ...
|
|
| 10 | S4-124-003-006 | Гидродвигатель OMS100 |
Загрузка ...
|
|
| 10 | 43999 | Гидравлический шланг для утечки масла |
Загрузка ...
|
|
| 10 | 44000 | Гидравлический шланг |
Загрузка ...
|
|
| 11 | SA-130-030-023 | Фланецдлягидродвигателя |
Загрузка ...
|
|
| 13 | 464 | Шестигранный винт М8х25 |
Загрузка ...
|
|
| 14 | 806 | Упругая зажимная шайба 8 |
Загрузка ...
|
|
| 16 | 684 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 17 | SA-130-030-022 | Фланец подшипника |
Загрузка ...
|
|
| 18 | 4070 | Фланцевый подшипник ТМЕ 35 |
Загрузка ...
|
|
| 19 | 754 | Пресс-маслёнка с конич. головкой Н18x1S |
Загрузка ...
|
|
| 22 | 807 | Упругая зажимная шайба 10 |
Загрузка ...
|
|
| 23 | 683 | Шестигранная гайка М10 |
Загрузка ...
|
|
| 24 | 8762 | Стопорное кольцо 30х1,5 |
Загрузка ...
|
|
| 26 | 10-800-030-000-001 | Буферный амортизатор |
Загрузка ...
|
|
| 27 | S4-120-030-025 | Гидравлический цилиндр |
Загрузка ...
|
|
| 28 | S1-621-030-000-001 | Вал |
Загрузка ...
|
|
| 29 | S1-621-030-000-005 | Палец |
Загрузка ...
|
|
| 30 | 3742 | Шайба А21 |
Загрузка ...
|
|
| 31 | 2715 | Трубчатый разрезной штифт 6x30 |
Загрузка ...
|
|
| 32 | S5-125-030-000-006 | Палец |
Загрузка ...
|
|
| 35 | S1-761-007-010 | Полумуфта |
Загрузка ...
|
|
| 36 | 11-840-060-000-002 | Зубчатый венец |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
