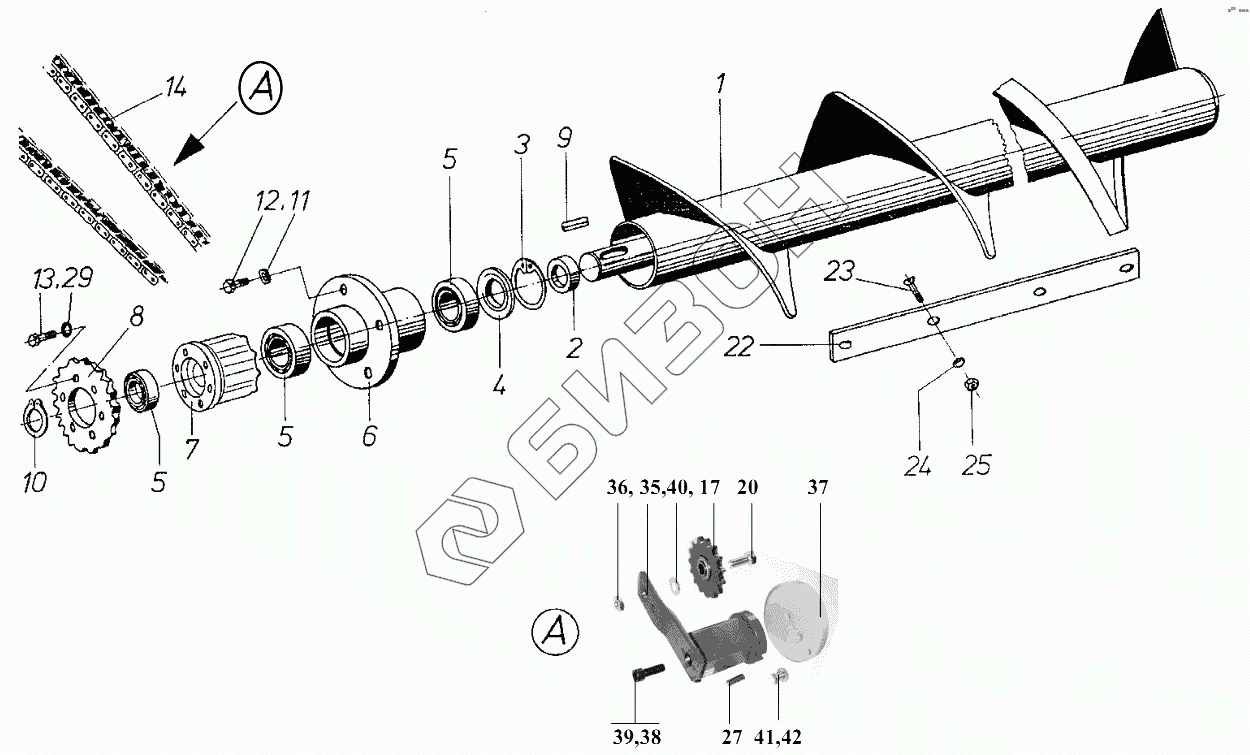

Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Поперечный транспортирующий шнек
1
1
2
3
4
5
5
5
6
7
8
9
10
11
12
13
14
17
20
22
23
24
25
27
29
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | S7-140-012-001 | Шнек, в сборе |
Загрузка ...
|
|
| 1 | S7-120-012-001 | Шнек, в сборе |
Загрузка ...
|
|
| 2 | 10-800-012-000-007 | Распорная труба |
Загрузка ...
|
|
| 3 | 962 | Стопорное кольцо 62х2 |
Загрузка ...
|
|
| 4 | 4909 | Уплотни тельная пластина Z 007 |
Загрузка ...
|
|
| 5 | 14371 | Радиальный шарикоподшипник |
Загрузка ...
|
|
| 6 | 10-800-012-005 | Фланец подшипника |
Загрузка ...
|
|
| 7 | 10-800-012-003 | Муфта |
Загрузка ...
|
|
| 8 | S7-120-012-000-011 | Звёздочка |
Загрузка ...
|
|
| 9 | 4963 | Призматическая шпонка A10x8x40 |
Загрузка ...
|
|
| 10 | 950 | Стопорное кольцо 35х1,5 |
Загрузка ...
|
|
| 11 | 780 | Шайба А10,5 |
Загрузка ...
|
|
| 12 | 470 | Шестигранный винт М10х20 |
Загрузка ...
|
|
| 13 | 37777 | Шестигранный винт |
Загрузка ...
|
|
| 14 | 10-600-007-000-014 | Втулочно-роликовая цепь, |
Загрузка ...
|
|
| 17 | Х6-020-007-001 | Натяжная звёздочка |
Загрузка ...
|
|
| 20 | 6684 | Шестигранный винт М16х40 |
Загрузка ...
|
|
| 22 | 12-840-012-000-001 | Плинтус |
Загрузка ...
|
|
| 23 | 570 | Винт с потайной головкой М8x25 |
Загрузка ...
|
|
| 24 | 779 | Шайба А8,4 |
Загрузка ...
|
|
| 25 | 666 | Шестигранная гайка М8 |
Загрузка ...
|
|
| 27 | 853 | Трубчатый разрезной штифт 10х30 |
Загрузка ...
|
|
| 29 | 806 | Упругая зажимная шайба 8 |
Загрузка ...
|
|
| 35 | S9-129-007-032-001 | Упругий зажимной элемент |
Загрузка ...
|
|
| 36 | 677 | Шестигранная гайка М16 |
Загрузка ...
|
|
| 37 | S9-129-007-000-004 | Шайба |
Загрузка ...
|
|
| 38 | 28826 | Шайба SKZ 12 |
Загрузка ...
|
|
| 39 | 43033 | Цилиндрический винт М12х35 |
Загрузка ...
|
|
| 40 | 783 | Шайба А17 |
Загрузка ...
|
|
| 41 | 26606 | Блокирующая шайба SKM10 |
Загрузка ...
|
|
| 42 | 469 | Шестигранный винт М10х16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
