Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Интегральный ботвосрезатель
1
1
2
2
3
8
4
9
5
10
6
7
12
13
13
15
23
24
25

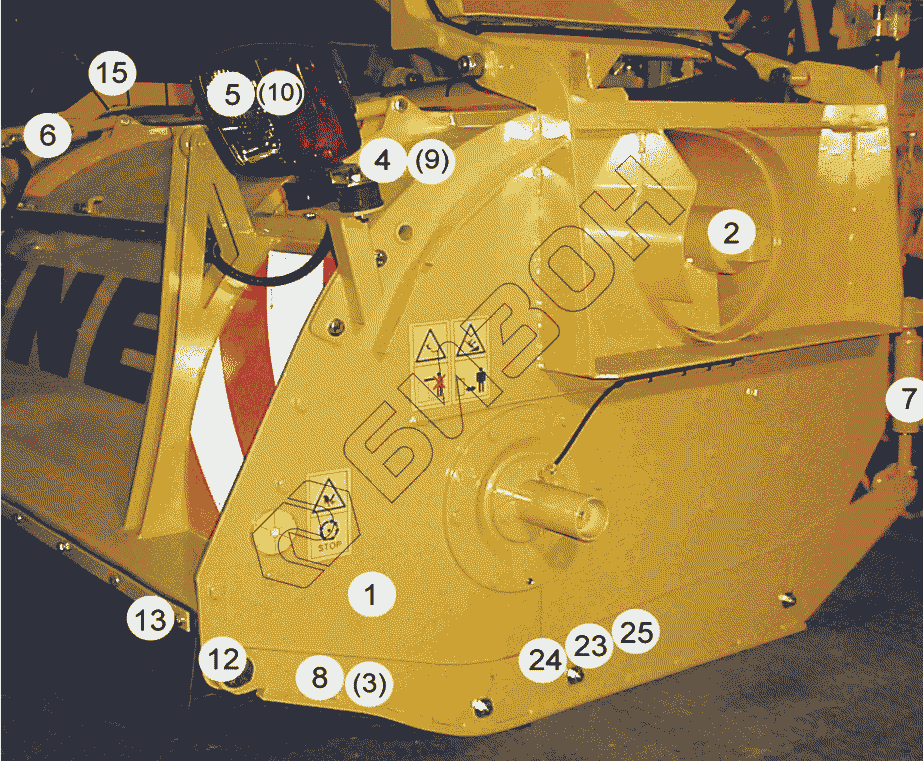

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | V1-121-001-001 | Основная рама |
Загрузка ...
|
|
| 1 | V1-141-001-001 | Основная рама |
Загрузка ...
|
|
| 2 | V1-120-012-001 | шнек транспортировки ботвы |
Загрузка ...
|
|
| 2 | V1-140-012-001 | шнек транспортировки ботвы |
Загрузка ...
|
|
| 2a | V0-120-012-002 | подшипниковый узел |
Загрузка ...
|
|
| 3 | V1-141-001-026 | лыжа, правая |
Загрузка ...
|
|
| 8 | V1-141-001-025 | лыжа, левая |
Загрузка ...
|
|
| 4 | V0-140-001-061 | ламподержатель, правый |
Загрузка ...
|
|
| 9 | V0-140-001-060 | ламподержатель, левый |
Загрузка ...
|
|
| 5 | 21-M11-021-000-026 | Фара справа |
Загрузка ...
|
|
| 10 | 21-M11-021-000-025 | Фара слева |
Загрузка ...
|
|
| 5a | 34096 | Лампа накаливания Н7-24В/70Вт |
Загрузка ...
|
|
| 5b | 34097 | Лампа накаливания T4W-24В/4Вт |
Загрузка ...
|
|
| 5c | 34098 | Лампа накаливания, 24В/21Вт |
Загрузка ...
|
|
| 5d | S2-102-021-000-010 | Резиновый амортизатор |
Загрузка ...
|
|
| 6 | 12-842-008-055 | Цилиндр |
Загрузка ...
|
|
| 6a | V0-140-001-000-005 | Труба распорная |
Загрузка ...
|
|
| 6b | 864 | ШТИФТ РАСПОРНЫЙ 5x36 |
Загрузка ...
|
|
| 6c | 392 | Шестигранный винт М10х80 |
Загрузка ...
|
|
| 6d | 684 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 7 | 12-842-008-055 | Цилиндр |
Загрузка ...
|
|
| 7a | 12-C42-511-000-010 | Форсунка |
Загрузка ...
|
|
| 7b | 388 | Шестигранный винт М12х55 |
Загрузка ...
|
|
| 7c | 684 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 7d | X1-003-006-002 | Палец |
Загрузка ...
|
|
| 7e | 863 | Штифт распорный 5x30 |
Загрузка ...
|
|
| 11 | V0-140-001-000-010 | изнашивающаяся рейка |
Загрузка ...
|
|
| 14 | V0-140-001-000-009 | изнашивающаяся рейка |
Загрузка ...
|
|
| 11a | 570 | Винт с потайной головкой М8x25 |
Загрузка ...
|
|
| 11b | 666 | Шестигранная гайка М8 |
Загрузка ...
|
|
| 11c | 26605 | Блокирующая шайба SKM 8 |
Загрузка ...
|
|
| 12 | S7-120-002-050-001 | Опорная шейка |
Загрузка ...
|
|
| 12a | 360 | Шестигранный винт |
Загрузка ...
|
|
| 12b | 26609 | Блокирующая шайба SKM16 |
Загрузка ...
|
|
| 12c | 686 | Шестигранная гайка М16 |
Загрузка ...
|
|
| 13 | V0-120-020-000-001 | Резиновый щит |
Загрузка ...
|
|
| 13 | V0-140-020-000-001 | Резиновый щит |
Загрузка ...
|
|
| 13a | 12-721-020-000-005 | Контрпланка |
Загрузка ...
|
|
| 15 | V0-140-001-000-008 | Щиток соединительный |
Загрузка ...
|
|
| 21 | V0-140-001-000-005 | Труба распорная |
Загрузка ...
|
|
| 22 | 2076-C V0-140-001-000-006 | Пружина сжатия |
Загрузка ...
|
|
| 23 | 796 | Шайба B10,5 |
Загрузка ...
|
|
| 24 | 473 | Шестигранный винт М10х35 |
Загрузка ...
|
|
| 25 | 683 | Шестигранная гайка М10 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
