Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Интегральный ботвосрезатель
1
1
2
2
3
3
4
11
12
13
14
15

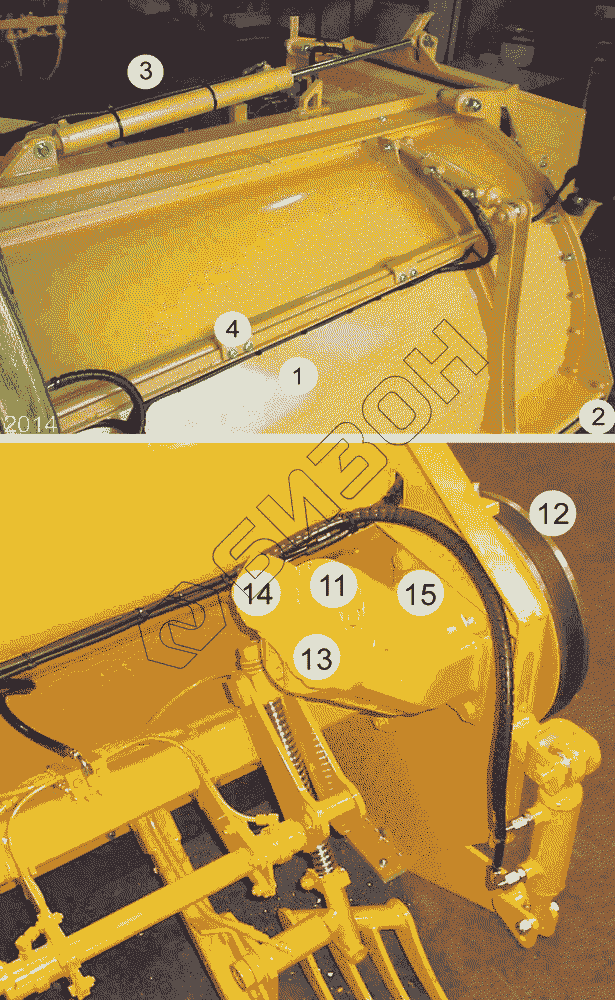

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | V1-120-001-016 | кожух ботвосрезателя |
Загрузка ...
|
|
| 1 | V1-140-001-016 | кожух ботвосрезателя |
Загрузка ...
|
|
| 1a | 15184 | Шестигранный винт M10x30 |
Загрузка ...
|
|
| 1b | 10557 | Шестигранный винт M10x35 |
Загрузка ...
|
|
| 1c | 807 | Упругая зажимная шайба 10 |
Загрузка ...
|
|
| 1d | 37855 | Шестигранная гайка М10 |
Загрузка ...
|
|
| 1e | V0-120-001-021 | Кожух сваренный 45см |
Загрузка ...
|
|
| 1f | V1-140-001-021 | Кожух сваренный 50см |
Загрузка ...
|
|
| 2 | V0-120-020-000-001 | Резиновый щит |
Загрузка ...
|
|
| 2 | V0-140-020-000-001 | Резиновый щит |
Загрузка ...
|
|
| 2a | 12-721-020-000-005 | Контрпланка |
Загрузка ...
|
|
| 2a | 12-741-020-000-005 | Контрпланка |
Загрузка ...
|
|
| 2b | 465 | Шестигранный винт М8x30 |
Загрузка ...
|
|
| 2c | 682 | Шестигранная гайка М8 |
Загрузка ...
|
|
| 2d | 779 | Шайба А8,4 |
Загрузка ...
|
|
| 3 | S0-720-020-000-001 | Резиновый щит |
Загрузка ...
|
|
| 3 | S0-740-020-000-001 | Резиновый щит |
Загрузка ...
|
|
| 4 | V0-140-001-000-007 | Уголок опорный |
Загрузка ...
|
|
| 11 | S0-620-007-020 | Двигатель-стабилизатор |
Загрузка ...
|
|
| 11a | S2-620-007-000-015 | ШАЙБА 60x5x60 |
Загрузка ...
|
|
| 11b | 481 | Шестигранный винт M12x40 |
Загрузка ...
|
|
| 11c | 810 | Упругая зажимная шайба 12 |
Загрузка ...
|
|
| 11d | 482 | Шестигранный винт М12х45 |
Загрузка ...
|
|
| 11e | 684 | Шестигранная гайка М12 |
Загрузка ...
|
|
| 11f | 11-721-007-050-002 | дистанционная втулка 38 мм |
Загрузка ...
|
|
| 12 | 10-600-031-000-007 | Клиноремённый шкив |
Загрузка ...
|
|
| 12a | 17-727-007-002-007 | Клиновой ремень |
Загрузка ...
|
|
| 13 | 43996 | Гидравлический шланг длина 4400 |
Загрузка ...
|
|
| 13a | 26845 | О-кольцо 37,7х3,53 |
Загрузка ...
|
|
| 13b | 26865 | SAE- фланец FH 6004 |
Загрузка ...
|
|
| 13c | 32470 | Цилиндрический винт М14х45 |
Загрузка ...
|
|
| 13d | 32567 | Пружинное кольцо 14 |
Загрузка ...
|
|
| 14 | 43997 | Гидравлический шланг длина 4480 |
Загрузка ...
|
|
| 15 | 43998 | Гидравлический шланг для утечки масла длина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
