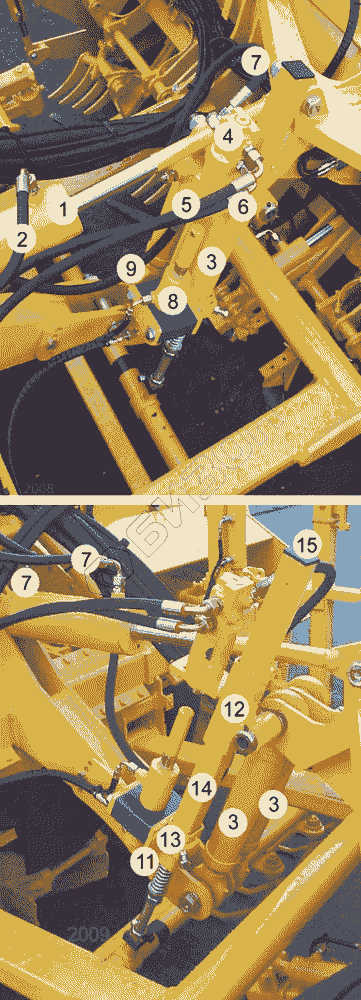

Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Интегральный ботвосрезатель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
4
5
6
7
7
7
8
9
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 V0-140-003-001 Цилиндр
Загрузка ...
1a S1-160-001-062 Палец
Загрузка ...
2 28257 Гидравлический шланг
Загрузка ...
3 S1-160-001-041 Цилиндр
Загрузка ...
4 A1-200-003-012 Клапан
Загрузка ...
4a 6685 Цилиндрический винт М8х25
Загрузка ...
4b 720 Пружинное кольцо В 8
Загрузка ...
5 35552 Гидравлический шланг
Загрузка ...
6 35552 Гидравлический шланг
Загрузка ...
7 28257 Гидравлический шланг
Загрузка ...
8 V0-260-018-032 Цилиндр
Загрузка ...
8a V0-260-018-000-023 Корпус с хомутом
Загрузка ...
8b V0-260-018-000-024 Покрывающаяся плита
Загрузка ...
8c 394 Шестигранный винт
Загрузка ...
8d 26607 Блокирующая шайба SKM12
Загрузка ...
9 45178 Гидравлический шланг
Загрузка ...
11 V0-140-001-062 промежуточная рама
Загрузка ...
11a V0-140-001-050 Палец
Загрузка ...
11b V0-140-001-051 Палец
Загрузка ...
11c 669 V0-140-001-000-001 Палец D50x266
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
