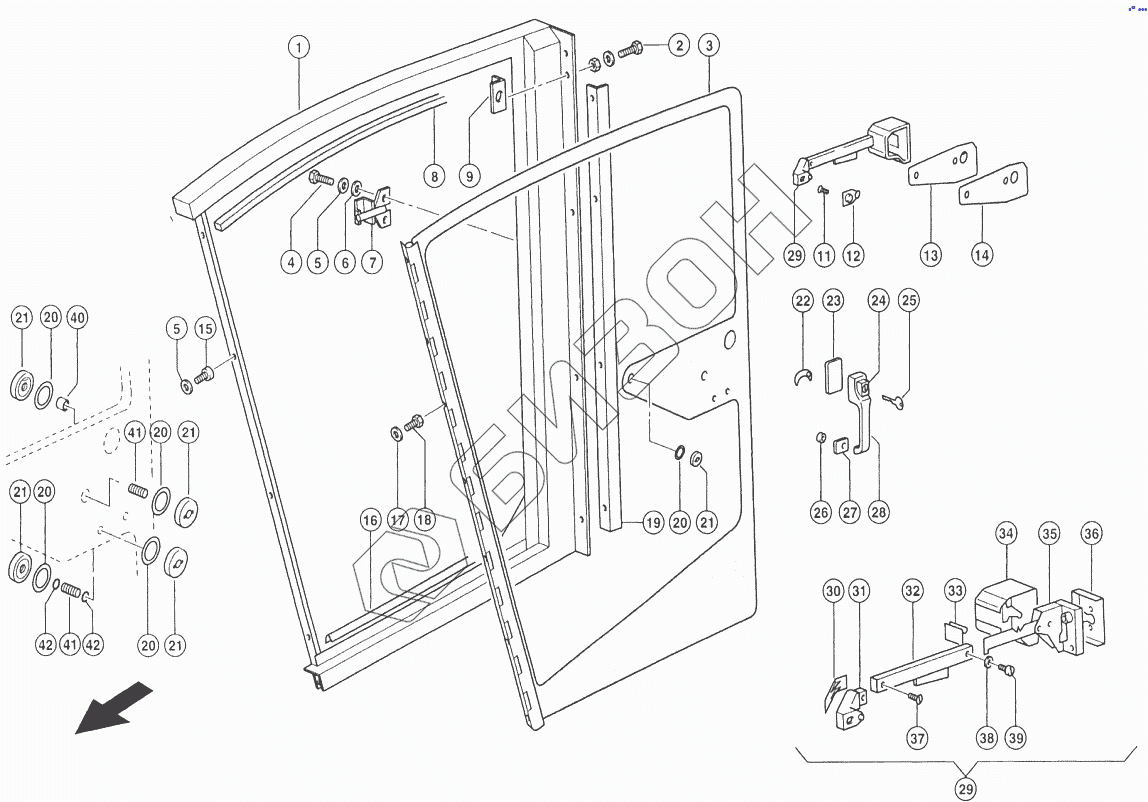

Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Кабина, боковая стенка левая
1
2
3
4
5
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
20
20
20
20
21
21
21
21
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 237 439.0 | 237 439.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 236 170.0 | 236 170.0 | ГАЙКА ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 239 393.1 | 239 393.1 | ШАЙБА КОНТАКТНАЯ |
Загрузка ...
|
|
| 236 911.2 | 236 911.2 | ШАЙБА |
Загрузка ...
|
|
| 216 057.0 | 216 057.0 | ВИНТ ПОТАЙНОЙ |
Загрузка ...
|
|
| 1 | 625 652.0 | СТЕНКА БОКОВАЯ Л. |
Загрузка ...
|
|
| 2 | 236 200.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 3 | 069 431.1 | ДВЕРЬ |
Загрузка ...
|
|
| 4 | 236 200.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 5 | 239 393.1 | ШАЙБА КОНТАКТНАЯ |
Загрузка ...
|
|
| 6 | 236 913.2 | ШАЙБА |
Загрузка ...
|
|
| 7 | 625 823.0 | ПЛАСТИНА ЗАПОРНАЯ |
Загрузка ...
|
|
| 8 | 205 593.0 | ПРОФИЛЬ ГЛАВНЫЙ |
Загрузка ...
|
|
| 9 | 625 677.0 | УГОЛОК |
Загрузка ...
|
|
| 11 | 216 058.0 | ВИНТ ПОТАЙНОЙ |
Загрузка ...
|
|
| 12 | 625 751.0 | ВСТАВКА |
Загрузка ...
|
|
| 13 | 069 434.1 | ПЛАСТИНА МОНТАЖНАЯ |
Загрузка ...
|
|
| 14 | 069 436.0 | ПОДКЛАДКА |
Загрузка ...
|
|
| 15 | 242 227.1 | винт с цилиндрической головкой |
Загрузка ...
|
|
| 16 | 136 570.0 | ПРОФИЛЬ УПЛОТН. |
Загрузка ...
|
|
| 17 | 239 392.0 | ШАЙБА КОНТАКТНАЯ |
Загрузка ...
|
|
| 18 | 237 465.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 19 | 625 902.0 | УГОЛОК |
Загрузка ...
|
|
| 20 | 625 753.0 | ШАЙБА РЕЗИНОВАЯ |
Загрузка ...
|
|
| 21 | 625 752.0 | КОЛПАК |
Загрузка ...
|
|
| 22 | 625 726.0 | ПЛАСТИНА РАСПОРНАЯ |
Загрузка ...
|
|
| 23 | 625 723.0 | ПОДКЛАДКА |
Загрузка ...
|
|
| 24 | 069 433.1 | ЗАМОК |
Загрузка ...
|
|
| 25 | 013 142.0 | КЛЮЧ ЦЕНТРАЛЬНЫЙ |
Загрузка ...
|
|
| 26 | 625 725.0 | ТРУБА РАСПОРНАЯ |
Загрузка ...
|
|
| 27 | 625 724.0 | ПОДКЛАДКА |
Загрузка ...
|
|
| 28 | 625 814.0 | РУЧКА НАРУЖНАЯ |
Загрузка ...
|
|
| 29 | 625 730.0 | РУЧКА ДВЕРНАЯ В СБОРЕ |
Загрузка ...
|
|
| 30 | 625 740.0 | ЩИТОК |
Загрузка ...
|
|
| 31 | 625 734.0 | ЭЛЕМЕНТ КОНЦЕВОЙ |
Загрузка ...
|
|
| 32 | 625 733.0 | РУЧКА ДВЕРНАЯ |
Загрузка ...
|
|
| 33 | 625 735.0 | ОБЛИЦОВКА ВНУТРЕННЯЯ |
Загрузка ...
|
|
| 34 | 625 736.0 | КОЛПАК |
Загрузка ...
|
|
| 35 | 625 731.0 | ЗАМОК |
Загрузка ...
|
|
| 36 | 625 732.0 | ПЛАСТИНА УСТАНОВОЧНАЯ |
Загрузка ...
|
|
| 37 | 241 236.0 | ВИНТ ПОТАЙНОЙ |
Загрузка ...
|
|
| 38 | 215 031.0 | ШАЙБА |
Загрузка ...
|
|
| 39 | 242 043.0 | Винт с цилиндрической головкой |
Загрузка ...
|
|
| 40 | 625 725.0 | ТРУБА РАСПОРНАЯ |
Загрузка ...
|
|
| 41 | 212 427.0 | ШПИЛЬКА |
Загрузка ...
|
|
| 42 | 239 028.0 | УПЛОТНЕНИЕ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
