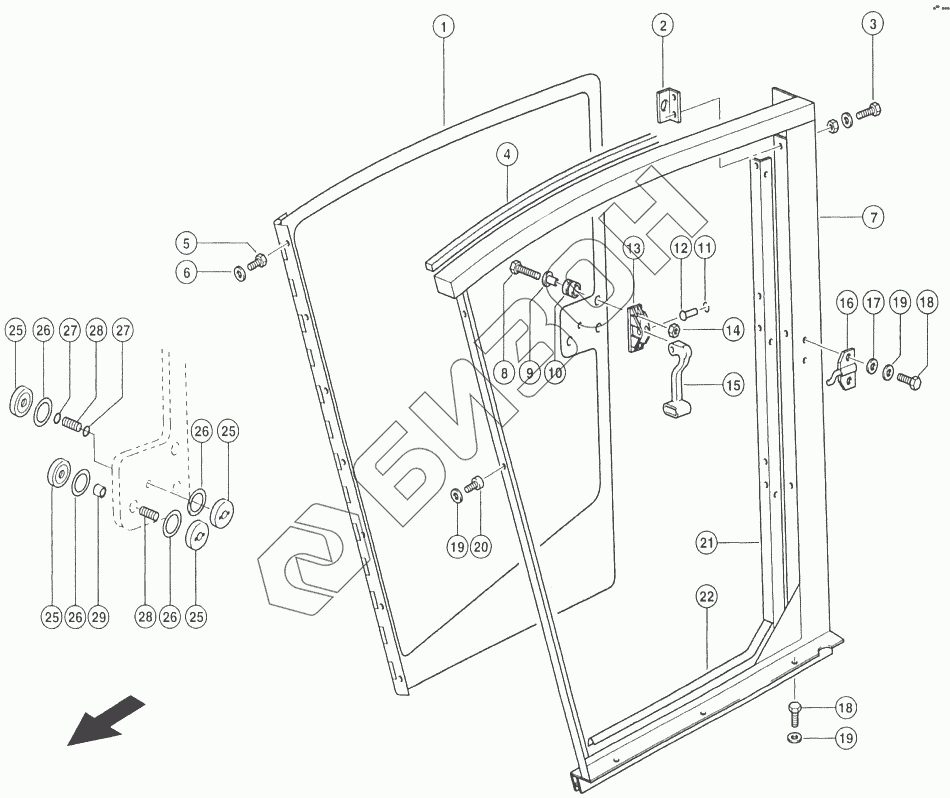

Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Кабина, боковая стенка правая
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
19
19
20
21
22
25
25
25
25
26
26
26
26
27
27
28
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 242 227.1 | 242 227.1 | винт с цилиндрической головкой |
Загрузка ...
|
|
| 236170.0 | 236170.0 | ГАЙКА ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 239 393.1 | 239 393.1 | ШАЙБА КОНТАКТНАЯ |
Загрузка ...
|
|
| 1 | 069 441.1 | ДВЕРЬ ПРАВАЯ |
Загрузка ...
|
|
| 2 | 625 677.0 | УГОЛОК |
Загрузка ...
|
|
| 3 | 236 200.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 4 | 205 593.0 | ПРОФИЛЬ ГЛАВНЫЙ |
Загрузка ...
|
|
| 5 | 237 465.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 6 | 239 392.0 | ШАЙБА КОНТАКТНАЯ |
Загрузка ...
|
|
| 7 | 625 653.0 | СТЕНКА БОКОВАЯ ПР |
Загрузка ...
|
|
| 8 | 237 069.0 | ВИНТ ПОТАЙНОЙ |
Загрузка ...
|
|
| 9 | 625 821.0 | ШАЙБА ДИСТАНЦ. |
Загрузка ...
|
|
| 10 | 625 820.0 | НАСАДКА РЕЗИНОВАЯ |
Загрузка ...
|
|
| 11 | 236 357.0 | ШАЙБА УСТАНОВОЧНАЯ |
Загрузка ...
|
|
| 12 | 625 819.0 | ПАЛЕЦ |
Загрузка ...
|
|
| 13 | 625 817.0 | ДЕРЖАТЕЛЬ |
Загрузка ...
|
|
| 14 | 236170.0 | ГАЙКА ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 15 | 625 818.0 | РУЧКА |
Загрузка ...
|
|
| 16 | 625 843.3 | ПЛАСТИНА ЗАПОРНАЯ |
Загрузка ...
|
|
| 17 | 236 913.2 | ШАЙБА |
Загрузка ...
|
|
| 18 | 236 200.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 19 | 239 393.1 | ШАЙБА КОНТАКТНАЯ |
Загрузка ...
|
|
| 20 | 237 439 0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 21 | 625 902.0 | УГОЛОК |
Загрузка ...
|
|
| 22 | 136 570.0 | ПРОФИЛЬ УПЛОТН. |
Загрузка ...
|
|
| 25 | 625 752.0 | КОЛПАК |
Загрузка ...
|
|
| 26 | 625 753.0 | ШАЙБА РЕЗИНОВАЯ |
Загрузка ...
|
|
| 27 | 239 028.0 | УПЛОТНЕНИЕ |
Загрузка ...
|
|
| 28 | 212 427.0 | ШПИЛЬКА |
Загрузка ...
|
|
| 29 | 625 725.0 | ТРУБА РАСПОРНАЯ |
Загрузка ...
|
