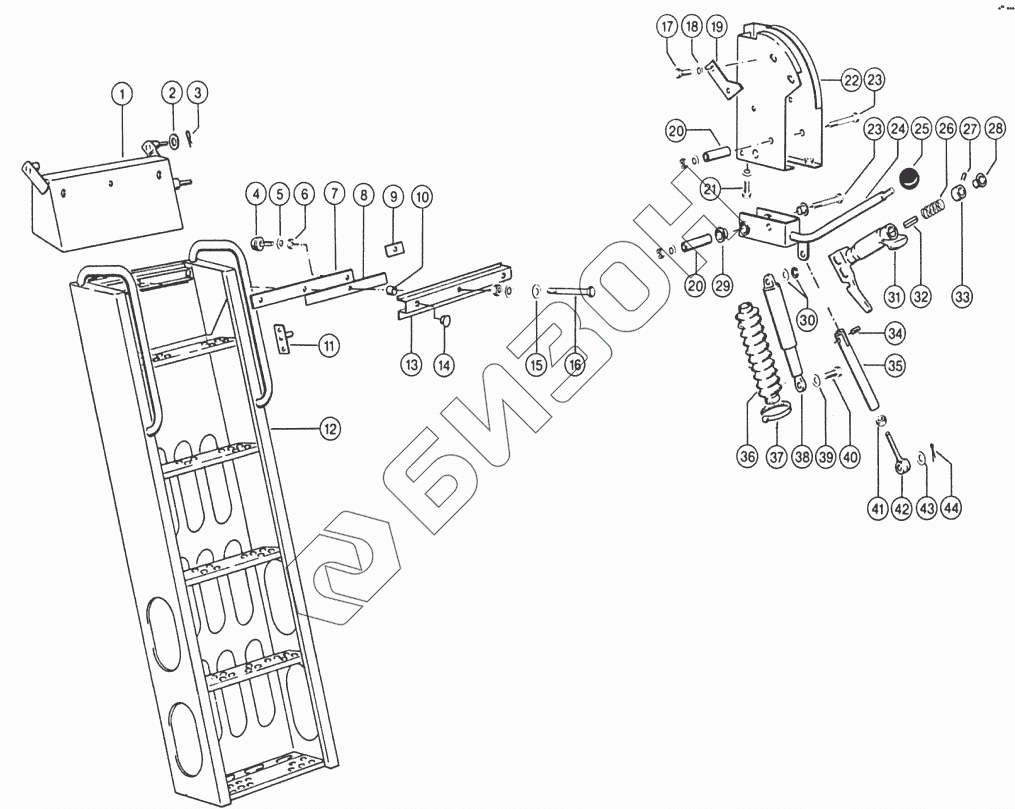

Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Подъем спереди
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 238 292.0 | 238 292.0 | ШАЙБА |
Загрузка ...
|
|
| 239 387.0 | 239 387.0 | ШАЙБА КОНТАКТНАЯ |
Загрузка ...
|
|
| 238 901.0 | 238 901.0 | ГАЙКА ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 239 387.0 | 239 387.0 | ШАЙБА КОНТАКТНАЯ |
Загрузка ...
|
|
| 234 377.0 | 234 377.0 | ШАЙБА |
Загрузка ...
|
|
| 238 234.0 | 238 234.0 | Контргайка |
Загрузка ...
|
|
| 1 | 663 431.0 | ШАРНИР |
Загрузка ...
|
|
| 2 | 236 953.0 | ШАЙБА |
Загрузка ...
|
|
| 3 | 500 154.0 | ШТЕКЕР С ПРУЖИНОЙ |
Загрузка ...
|
|
| 4 | 647 988.0 | ПАЛЕЦ |
Загрузка ...
|
|
| 5 | 239 388.0 | ШАЙБА КОНТАКТНАЯ |
Загрузка ...
|
|
| 6 | 236 171.0 | ГАЙКА ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 7 | 647 986.1 | ПРУЖИНА ЛИСТОВАЯ |
Загрузка ...
|
|
| 8 | 647 987.1 | ПРУЖИНА ЛИСТОВАЯ |
Загрузка ...
|
|
| 9 | 647 989.0 | ПЛАСТИНА |
Загрузка ...
|
|
| 10 | 809 080.1 | ТРУБА РАСПОРНАЯ |
Загрузка ...
|
|
| 11 | 687 196.0 | ПЛАСТИНА |
Загрузка ...
|
|
| 12 | 617 765.2 | ЛЕСТНИЦА |
Загрузка ...
|
|
| 13 | 617 764.0 | ОПОРА |
Загрузка ...
|
|
| 14 | 238 669.0 | ПРОБКА ЗАПОРНАЯ |
Загрузка ...
|
|
| 15 | 234 377.0 | ШАЙБА |
Загрузка ...
|
|
| 16 | 235 563.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 17 | 237 438.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 18 | 239 387.0 | ШАЙБА КОНТАКТНАЯ |
Загрузка ...
|
|
| 19 | 617 976.0 | НАКЛАДКА |
Загрузка ...
|
|
| 20 | 617 943.0 | ВТУЛКА РАСПОРНАЯ |
Загрузка ...
|
|
| 21 | 237 439.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 22 | 617 932.1 | КОРПУС |
Загрузка ...
|
|
| 23 | 235 523.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 24 | 663 436.0 | РЫЧАГ |
Загрузка ...
|
|
| 25 | 631 752.0 | КНОПКА |
Загрузка ...
|
|
| 26 | 233 643.0 | ПРУЖИНА СЖАТИЯ |
Загрузка ...
|
|
| 27 | 239 435.0 | ШПИЛЬКА |
Загрузка ...
|
|
| 28 | 008 515.0 | ВТУЛКА |
Загрузка ...
|
|
| 29 | 008 509.0 | ВТУЛКА |
Загрузка ...
|
|
| 30 | 215 342.0 | СТЕКЛО БЕЗОП. |
Загрузка ...
|
|
| 31 | 687 211.2 | ЭЛЕМЕНТ ПЕРЕКЛЮЧЕНИЯ |
Загрузка ...
|
|
| 32 | 951 003.4 | ШПОНКА |
Загрузка ...
|
|
| 33 | 687 218.0 | ВТУЛКА |
Загрузка ...
|
|
| 34 | 237 080.0 | ШТИФТ ЦИЛИНДРИЧЕСКИЙ |
Загрузка ...
|
|
| 35 | 617 942.0 | ТЯГА |
Загрузка ...
|
|
| 36 | 663 439.0 | СИЛЬФОН |
Загрузка ...
|
|
| 37 | 755 646.0 | ЛЕНТА ДЛЯ КАБЕЛЯ |
Загрузка ...
|
|
| 38 | 663 438.0 | ЭЛЕМЕНТ УПРУ ГНИ |
Загрузка ...
|
|
| 39 | 236 913.2 | ШАЙБА |
Загрузка ...
|
|
| 40 | 233 396.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 41 | 236 172.0 | ГАЙКА ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 42 | 633 242.0 | РЫМ-БОЛТ |
Загрузка ...
|
|
| 43 | 235 124.2 | ШАЙБА |
Загрузка ...
|
|
| 44 | 236 152.0 | ШПЛИНТ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
