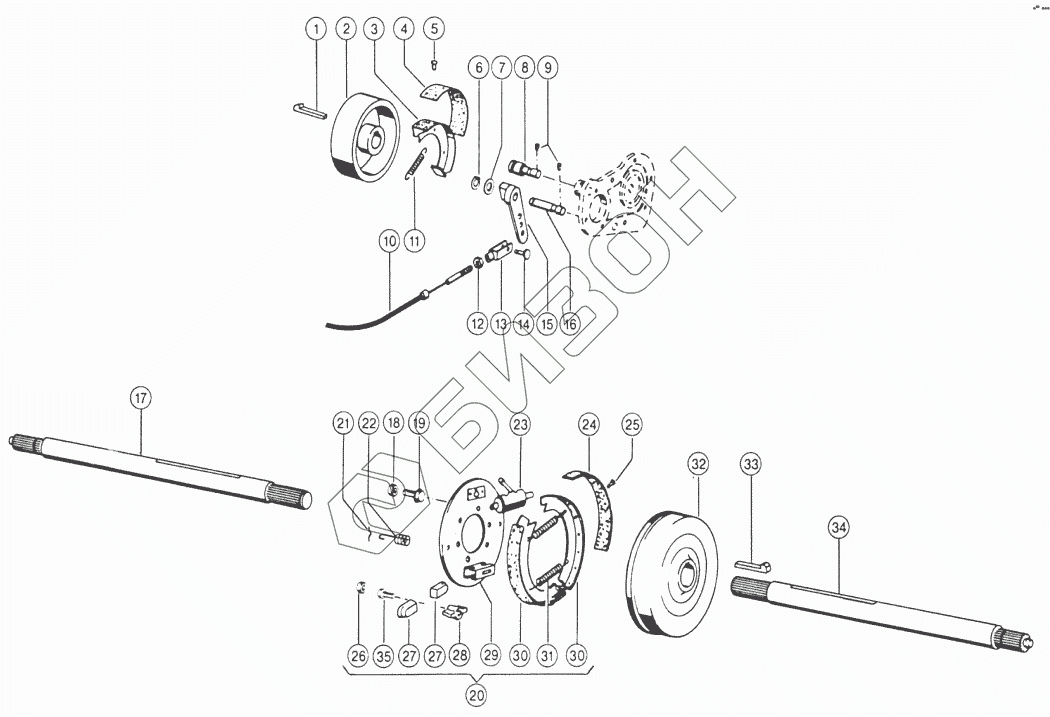

Графический каталог запасных частей к технике: Franz Kleine SF-10-2. Приводимый мост тормоз
1
2
3
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
27
27
28
29
30
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 179 288.0 | 179 288.0 | КОМПЛЕКТ РЕМОНТЫ. FAG |
Загрузка ...
|
|
| 175 261.0 | 175 261.0 | КОМПЛЕКТ РЕМОНТЫ. ATE |
Загрузка ...
|
|
| 235 084.0 | 235 084.0 | ШПЛИНТ |
Загрузка ...
|
|
| 1 | 244 802.0 | ШПОНКА С ГОЛОВКОЙ |
Загрузка ...
|
|
| 2 | 685 261.1 | Тормозной барабан |
Загрузка ...
|
|
| 3 | 643 206.0 | КОЛОДКА ТОРМОЗНАЯ В СБОРЕ |
Загрузка ...
|
|
| 6 | 238 113.0 | КОЛЬЦО СТОПОРНОЕ |
Загрузка ...
|
|
| 7 | 233 847.0 | ШАЙБА |
Загрузка ...
|
|
| 8 | 685 264.0 | ПАЛЕЦ |
Загрузка ...
|
|
| 9 | 242 590.0 | ШПИЛЬКА |
Загрузка ...
|
|
| 10 | 623 708.3 | ТРОС |
Загрузка ...
|
|
| 11 | 685 362.0 | ПРУЖИНА РАСТЯЖЕН. |
Загрузка ...
|
|
| 12 | 236 171.0 | ГАЙКА ШЕСТИГРАННЫЙ |
Загрузка ...
|
|
| 13 | 632 127.0 | ГОЛОВКА ВИЛКИ |
Загрузка ...
|
|
| 14 | 632 133.0 | ПАЛЕЦ |
Загрузка ...
|
|
| 15 | 685 363.1 | КУЛАК РАЗЖИМНОЙ |
Загрузка ...
|
|
| 16 | 685 265.0 | ПАЛЕЦ |
Загрузка ...
|
|
| 17 | 082 426.2 | ВАЛ ПРОМЕЖУТОЧНЫЙ |
Загрузка ...
|
|
| 18 | 238 234.0 | Контргайка |
Загрузка ...
|
|
| 19 | 239 306.0 | ВИНТ |
Загрузка ...
|
|
| 20 | 685 459.4 | ТОРМОЗ 1-РАЗЖИМН. |
Загрузка ...
|
|
| 21 | 655 333.0 | СТРЕМЯНКА РЕССОРЫ |
Загрузка ...
|
|
| 22 | 685 189.0 | ПРУЖИНА СЖАТИЯ |
Загрузка ...
|
|
| 23 | 655 339.1 | Колесо |
Загрузка ...
|
|
| 27 | 643 249.0 | установочный болт |
Загрузка ...
|
|
| 28 | 643 250.0 | ШПОНКА РЕГУЛИРОВАЧНАЯ |
Загрузка ...
|
|
| 29 | 643 248.0 | Тормозной блок |
Загрузка ...
|
|
| 30 | 643 208.0 | КОЛОДКА ТОРМОЗНАЯ В СБОРЕ |
Загрузка ...
|
|
| 31 | 631 867.0 | ПРУЖИНА РАСТЯЖЕН. |
Загрузка ...
|
|
| 32 | 606 888.0 | Тормозной барабан |
Загрузка ...
|
|
| 33 | 007 634.0 | ШПОНКА С ГОЛОВКОЙ |
Загрузка ...
|
|
| 34 | 082 427.2 | ВАЛ ПРОМЕЖУТОЧНЫЙ |
Загрузка ...
|
|
| 35 | 643 251.0 | ВИНТ ШЕСТИГРАННЫЙ |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
