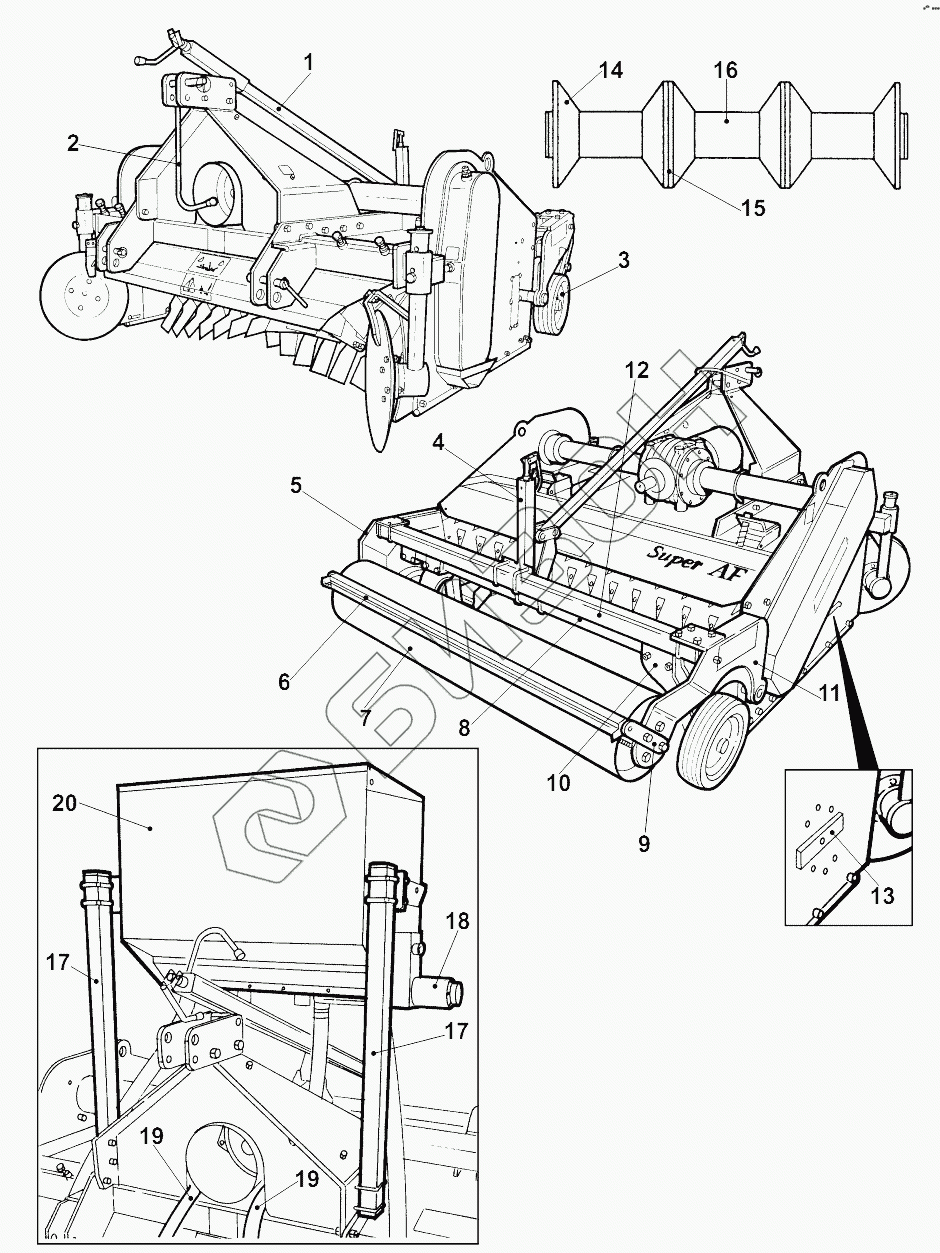

Графический каталог запасных частей к технике: Gaspardo AF SUPER. Различные компоненты
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | EHR000145R | Рукоятка регулировки колес |
Загрузка ...
|
|
| 2 | EHR000071R | Опора кардана |
Загрузка ...
|
|
| 3 | EHR000081R | Колесо |
Загрузка ...
|
|
| 4 | EHR000144R | Рукоятка барабана |
Загрузка ...
|
|
| 5 | EHR000062R | Левый суппорт барабана |
Загрузка ...
|
|
| 6 | EHR000111R | Скребок |
Загрузка ...
|
|
| 6 | EHR000110R | Скребок |
Загрузка ...
|
|
| 6 | EHR000109R | Скребок |
Загрузка ...
|
|
| 6 | EHR000108R | Скребок |
Загрузка ...
|
|
| 6 | EHR000107R | Скребок |
Загрузка ...
|
|
| 7 | EHR000085R | Барабан |
Загрузка ...
|
|
| 7 | EHR000082R | Барабан |
Загрузка ...
|
|
| 7 | EHR000083R | Барабан |
Загрузка ...
|
|
| 7 | EHR000084R | Барабан |
Загрузка ...
|
|
| 7 | EHR000086R | Барабан |
Загрузка ...
|
|
| 8 | EHR000044R | Штанга для колесной опоры |
Загрузка ...
|
|
| 8 | EHR000043R | Штанга для колесной опоры |
Загрузка ...
|
|
| 8 | EHR000042R | Штанга для колесной опоры |
Загрузка ...
|
|
| 8 | EHR000041R | Штанга для колесной опоры |
Загрузка ...
|
|
| 8 | EHR000040R | Штанга для колесной опоры |
Загрузка ...
|
|
| 9 | EHR000066R | Суппорт скребка |
Загрузка ...
|
|
| 10 | EHR000061R | Колесная опора |
Загрузка ...
|
|
| 11 | EHR000063R | Правый суппорт барабана |
Загрузка ...
|
|
| 12 | EHR000049R | Штанга для суппорта барабана |
Загрузка ...
|
|
| 12 | EHR000048R | Штанга для суппорта барабана |
Загрузка ...
|
|
| 12 | EHR000047R | Штанга для суппорта барабана |
Загрузка ...
|
|
| 12 | EHR000046R | Штанга для суппорта барабана |
Загрузка ...
|
|
| 12 | EHR000045R | Штанга для суппорта барабана |
Загрузка ...
|
|
| 13 | EHR000115R | Защита масленки |
Загрузка ...
|
|
| 14 | EHR000171R | Боковой конический диск |
Загрузка ...
|
|
| 15 | EHR000163R | Двойной соединенный диск |
Загрузка ...
|
|
| 16 | EHR000089R | Гидравлический ролик |
Загрузка ...
|
|
| 16 | EHR000088R | Гидравлический ролик |
Загрузка ...
|
|
| 16 | EHR000087R | Гидравлический ролик |
Загрузка ...
|
|
| 17 | EHR000067R | Суппорт разбрасывателя удобрений |
Загрузка ...
|
|
| 18 | EHR000143R | Редукторный двигатель |
Загрузка ...
|
|
| 19 | EHR000039R | Трубы выхода удобрений |
Загрузка ...
|
|
| 20 | EHR000167R | Разбрасыватель удобрений с 2 выходами |
Загрузка ...
|
|
| 20 | EHR000166R | Разбрасыватель удобрений с 4 выходами |
Загрузка ...
|
|
| 20 | EHR000165R | Разбрасыватель удобрений с 6 выходами |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
