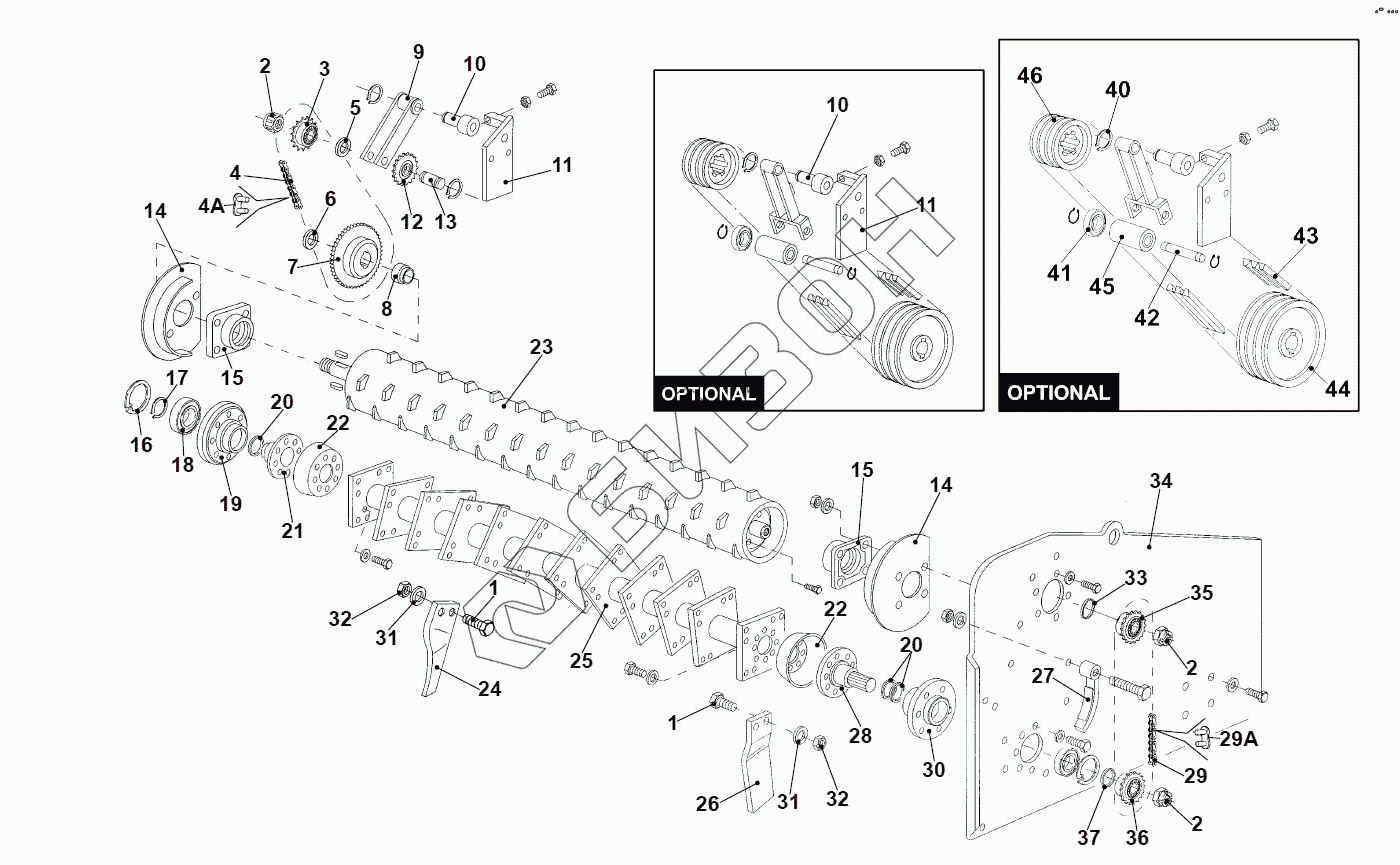

Графический каталог запасных частей к технике: Gaspardo AF SUPER. Ротор и контрротор
1
1
2
2
2
3
4
4A
5
6
7
8
9
10
10
11
11
12
13
14
14
15
15
16
17
18
19
20
20
21
22
22
23
24
25
26
27
28
29
29A
30
31
31
32
32
33
34
35
36
37
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | EHR000038R | Винт |
Загрузка ...
|
|
| 2 | EHR000151R | Гайка |
Загрузка ...
|
|
| 3 | EHR000129R | Верхняя шестерня |
Загрузка ...
|
|
| 4 | EHR000012R | Цепь контрротора |
Загрузка ...
|
|
| 4A | EHR000013R | Соединение цепи |
Загрузка ...
|
|
| 5 | EHR000168R | Распорная втулка |
Загрузка ...
|
|
| 6 | EHR000099R | Шайба для фиксации шестерни |
Загрузка ...
|
|
| 7 | EHR000014R | Нижняя шестерня |
Загрузка ...
|
|
| 8 | EHR000169R | Распорная втулка |
Загрузка ...
|
|
| 9 | EHR000148R | Рычаг натяжителя цепи |
Загрузка ...
|
|
| 10 | EHR000136R | Ось рычага |
Загрузка ...
|
|
| 11 | EHR000060R | Суппорт натяжителя цепи |
Загрузка ...
|
|
| 12 | EHR000128R | Шестерня натяжителя цепи |
Загрузка ...
|
|
| 13 | EHR000135R | Ось шестерни натяжителя |
Загрузка ...
|
|
| 14 | EHR000117R | Защитный суппорт контр-ротора |
Загрузка ...
|
|
| 15 | EHR000022R | Суппорт |
Загрузка ...
|
|
| 16 | EHR000079R | Стопорное кольцо |
Загрузка ...
|
|
| 17 | EHR000078R | Стопорное кольцо |
Загрузка ...
|
|
| 18 | EHR000023R | Подшипник |
Загрузка ...
|
|
| 19 | EHR000011R | Суппорт правого ротора |
Загрузка ...
|
|
| 20 | EHR000142R | Маслоотражатель |
Загрузка ...
|
|
| 21 | EHR000137R | Правая ось ротора |
Загрузка ...
|
|
| 22 | EHR000179R | Защитный колпак |
Загрузка ...
|
|
| 23 | EHR000185R | Контрротор |
Загрузка ...
|
|
| 23 | EHR000184R | Контрротор |
Загрузка ...
|
|
| 23 | EHR000183R | Контрротор |
Загрузка ...
|
|
| 24 | EHR000006R | Правый нож |
Загрузка ...
|
|
| 25 | EHR000092R | Ротор |
Загрузка ...
|
|
| 25 | EHR000091R | Ротор |
Загрузка ...
|
|
| 25 | EHR000090R | Ротор |
Загрузка ...
|
|
| 26 | EHR000007R | Левый нож |
Загрузка ...
|
|
| 27 | EHR000024R | Натяжитель цепи ротора |
Загрузка ...
|
|
| 28 | EHR000133R | Левая ось ротора |
Загрузка ...
|
|
| 29 | EHR000008R | Цепь |
Загрузка ...
|
|
| 29A | EHR000009R | Соединение цепи |
Загрузка ...
|
|
| 30 | EHR000010R | Суппорт левого ротора |
Загрузка ...
|
|
| 31 | EHR000098R | Шайба |
Загрузка ...
|
|
| 32 | EHR000175R | Гайка |
Загрузка ...
|
|
| 33 | EHR000170R | Распорная втулка |
Загрузка ...
|
|
| 34 | EHR000156R | Левая боковая панель |
Загрузка ...
|
|
| 35 | EHR000026R | Верхняя шестерня |
Загрузка ...
|
|
| 36 | EHR000027R | Нижняя шестерня |
Загрузка ...
|
|
| 37 | EHR000169R | Распорная втулка |
Загрузка ...
|
|
| 38 | EHR000079R | Стопорное кольцо |
Загрузка ...
|
|
| 39 | EHR000028R | Подшипник |
Загрузка ...
|
|
| 40 | EHR000147R | Рычаг натяжителя ремня |
Загрузка ...
|
|
| 41 | EHR000029R | Подшипник |
Загрузка ...
|
|
| 42 | EHR000030R | Ось ролика натяжителя |
Загрузка ...
|
|
| 43 | EHR000031R | Приводной ремень |
Загрузка ...
|
|
| 44 | EHR000114R | Нижний шкив |
Загрузка ...
|
|
| 45 | EHR000032R | Ролик натяжителя |
Загрузка ...
|
|
| 46 | EHR000113R | Верхний шкив |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
