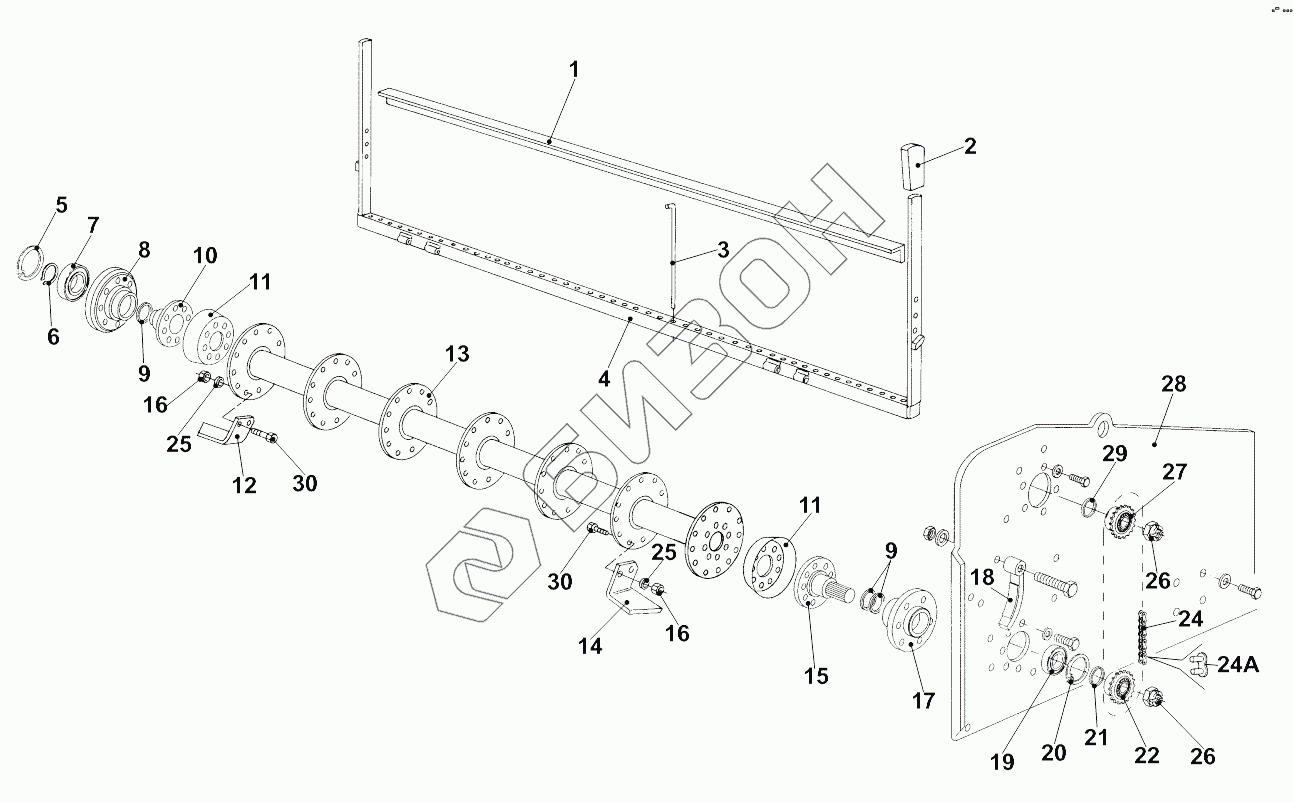

Графический каталог запасных частей к технике: Gaspardo AI MAXI. Ротор и механические грабли
1
2
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
24
24A
25
25
26
26
27
28
29
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | EHR000161R | Фиксатор зубьев граблей |
Загрузка ...
|
|
| 1 | EHR000160R | Фиксатор зубьев граблей |
Загрузка ...
|
|
| 1 | EHR000159R | Фиксатор зубьев граблей |
Загрузка ...
|
|
| 1 | EHR000158R | Фиксатор зубьев граблей |
Загрузка ...
|
|
| 1 | EHR000162R | Фиксатор зубьев граблей |
Загрузка ...
|
|
| 2 | EHR000182R | Кожух рукоятки |
Загрузка ...
|
|
| 3 | EHR000172R | Зубья граблей |
Загрузка ...
|
|
| 4 | EHR000105R | Грабли |
Загрузка ...
|
|
| 4 | EHR000104R | Грабли |
Загрузка ...
|
|
| 4 | EHR000103R | Грабли |
Загрузка ...
|
|
| 4 | EHR000102R | Грабли |
Загрузка ...
|
|
| 4 | EHR000101R | Грабли |
Загрузка ...
|
|
| 5 | EHR000079R | Стопорное кольцо |
Загрузка ...
|
|
| 6 | EHR000077R | Стопорное кольцо |
Загрузка ...
|
|
| 7 | EHR000023R | Подшипник |
Загрузка ...
|
|
| 8 | EHR000065R | Правый суппорт ротора |
Загрузка ...
|
|
| 9 | EHR000142R | Маслоотражатель |
Загрузка ...
|
|
| 10 | EHR000137R | Правая ось ротора |
Загрузка ...
|
|
| 11 | EHR000179R | Защитный колпак |
Загрузка ...
|
|
| 12 | EHR000036R | Правый нож |
Загрузка ...
|
|
| 13 | EHR000097R | Ротор AI |
Загрузка ...
|
|
| 13 | EHR000096R | Ротор AI |
Загрузка ...
|
|
| 13 | EHR000095R | Ротор AI |
Загрузка ...
|
|
| 13 | EHR000094R | Ротор AI |
Загрузка ...
|
|
| 13 | EHR000093R | Ротор AI |
Загрузка ...
|
|
| 14 | EHR000035R | Левый нож |
Загрузка ...
|
|
| 15 | EHR000133R | Левая ось ротора |
Загрузка ...
|
|
| 16 | EHR000175R | Гайка |
Загрузка ...
|
|
| 17 | EHR000064R | Левый суппорт ротора |
Загрузка ...
|
|
| 18 | EHR000054R | Натяжитель цепи ротора |
Загрузка ...
|
|
| 19 | EHR000028R | Подшипник |
Загрузка ...
|
|
| 20 | EHR000079R | Стопорное кольцо |
Загрузка ...
|
|
| 21 | EHR000169R | Распорная втулка |
Загрузка ...
|
|
| 22 | EHR000027R | Нижняя шестерня |
Загрузка ...
|
|
| 23 | EHR000076R | Стопорное кольцо |
Загрузка ...
|
|
| 24 | EHR000008R | Цепь |
Загрузка ...
|
|
| 24A | EHR000009R | Соединение цепи |
Загрузка ...
|
|
| 25 | EHR000098R | Шайба |
Загрузка ...
|
|
| 26 | EHR000151R | Гайка |
Загрузка ...
|
|
| 27 | EHR000026R | Верхняя шестерня |
Загрузка ...
|
|
| 28 | EHR000156R | Левая боковая панель |
Загрузка ...
|
|
| 29 | EHR000170R | Распорная втулка |
Загрузка ...
|
|
| 30 | EHR000038R | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
