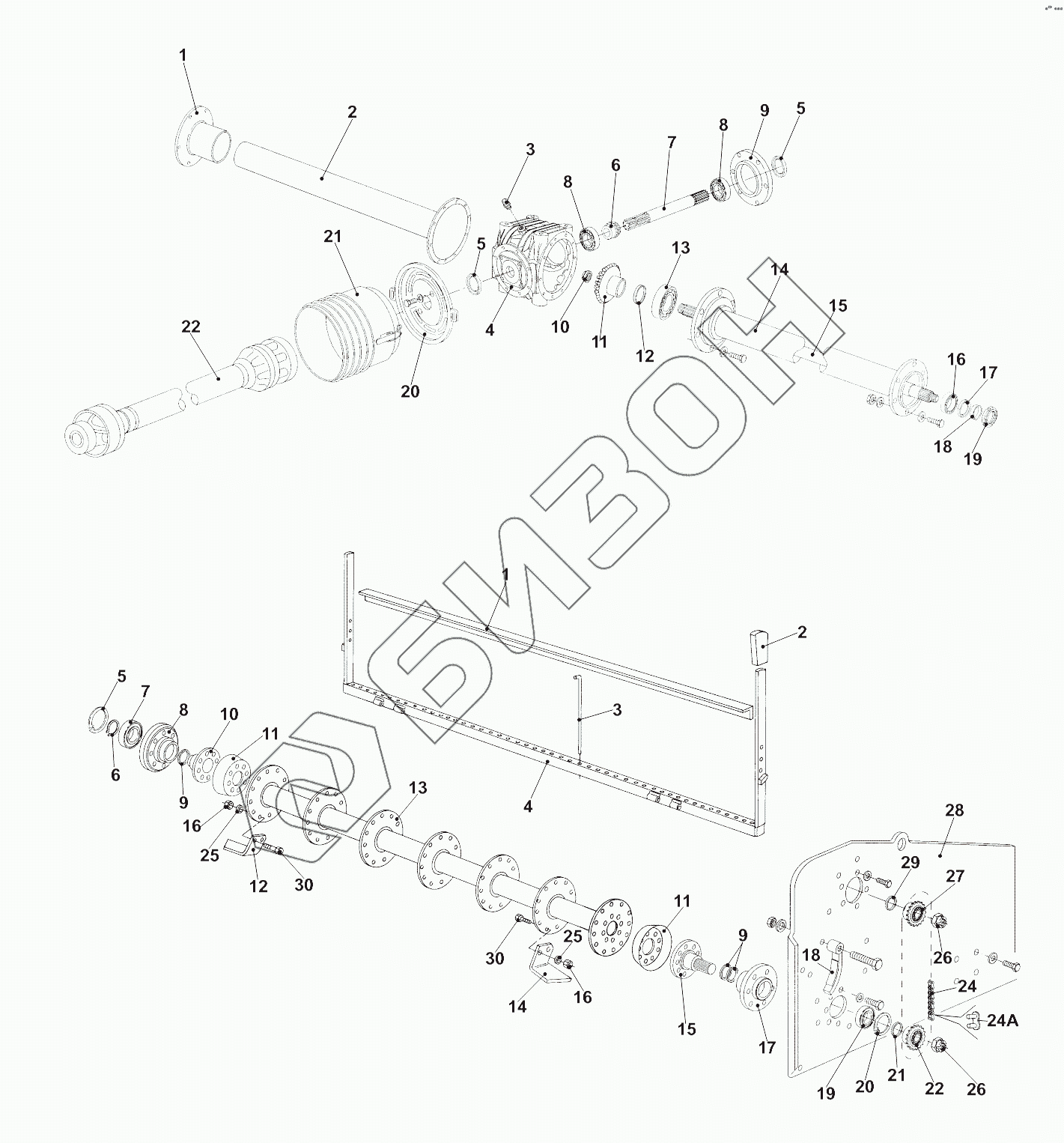

Графический каталог запасных частей к технике: Gaspardo AI MAXI. Трансмиссия
1
1
2
2
2
3
3
4
4
5
5
5
6
6
7
7
8
8
8
9
9
9
10
10
11
11
11
12
12
13
13
14
14
15
15
16
16
16
17
17
18
18
19
19
20
20
21
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | EHR000057R | Пробка удлинителя |
Загрузка ...
|
|
| 2 | EHR000124R | Глухой удлинитель |
Загрузка ...
|
|
| 2 | EHR000127R | Глухой удлинитель |
Загрузка ...
|
|
| 2 | EHR000126R | Глухой удлинитель |
Загрузка ...
|
|
| 2 | EHR000125R | Глухой удлинитель |
Загрузка ...
|
|
| 2 | EHR000123R | Глухой удлинитель |
Загрузка ...
|
|
| 3 | EHR000055R | Заливная пробка |
Загрузка ...
|
|
| 4 | EHR000080R | Корпус редуктора |
Загрузка ...
|
|
| 5 | EHR000140R | Сальник |
Загрузка ...
|
|
| 6 | EHR000130R | Шестерня ведущая |
Загрузка ...
|
|
| 7 | EHR000199R | Вал редуктора |
Загрузка ...
|
|
| 8 | EHR000178R | подшипник |
Загрузка ...
|
|
| 9 | EHR000152R | Передний фланец |
Загрузка ...
|
|
| 10 | EHR000150R | Гайка |
Загрузка ...
|
|
| 11 | EHR000181R | Шестерня ведомая |
Загрузка ...
|
|
| 12 | EHR000075R | Кольцо дистанционное |
Загрузка ...
|
|
| 13 | EHR000177R | Подшипник |
Загрузка ...
|
|
| 14 | EHR000122R | Кожух вала трансмиссии |
Загрузка ...
|
|
| 14 | EHR000118R | Кожух вала трансмиссии |
Загрузка ...
|
|
| 14 | EHR000119R | Кожух вала трансмиссии |
Загрузка ...
|
|
| 14 | EHR000120R | Кожух вала трансмиссии |
Загрузка ...
|
|
| 14 | EHR000121R | Кожух вала трансмиссии |
Загрузка ...
|
|
| 15 | EHR000198R | Вал трансмиссии |
Загрузка ...
|
|
| 15 | EHR000017R | Вал трансмиссии |
Загрузка ...
|
|
| 15 | EHR000018R | Вал трансмиссии |
Загрузка ...
|
|
| 15 | EHR000197R | Вал трансмиссии |
Загрузка ...
|
|
| 15 | EHR000196R | Вал трансмиссии |
Загрузка ...
|
|
| 16 | EHR000176R | Подшипник |
Загрузка ...
|
|
| 17 | EHR000141R | Маслоотражатель |
Загрузка ...
|
|
| 18 | EHR000200R | Маслоотражатель |
Загрузка ...
|
|
| 19 | EHR000149R | Гайка |
Загрузка ...
|
|
| 20 | EHR000070R | Опора защитного колпака |
Загрузка ...
|
|
| 21 | EHR000180R | Защитный колпак |
Загрузка ...
|
|
| 22 | EHR000021R | Карданный вал с предохранительной муфтой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
