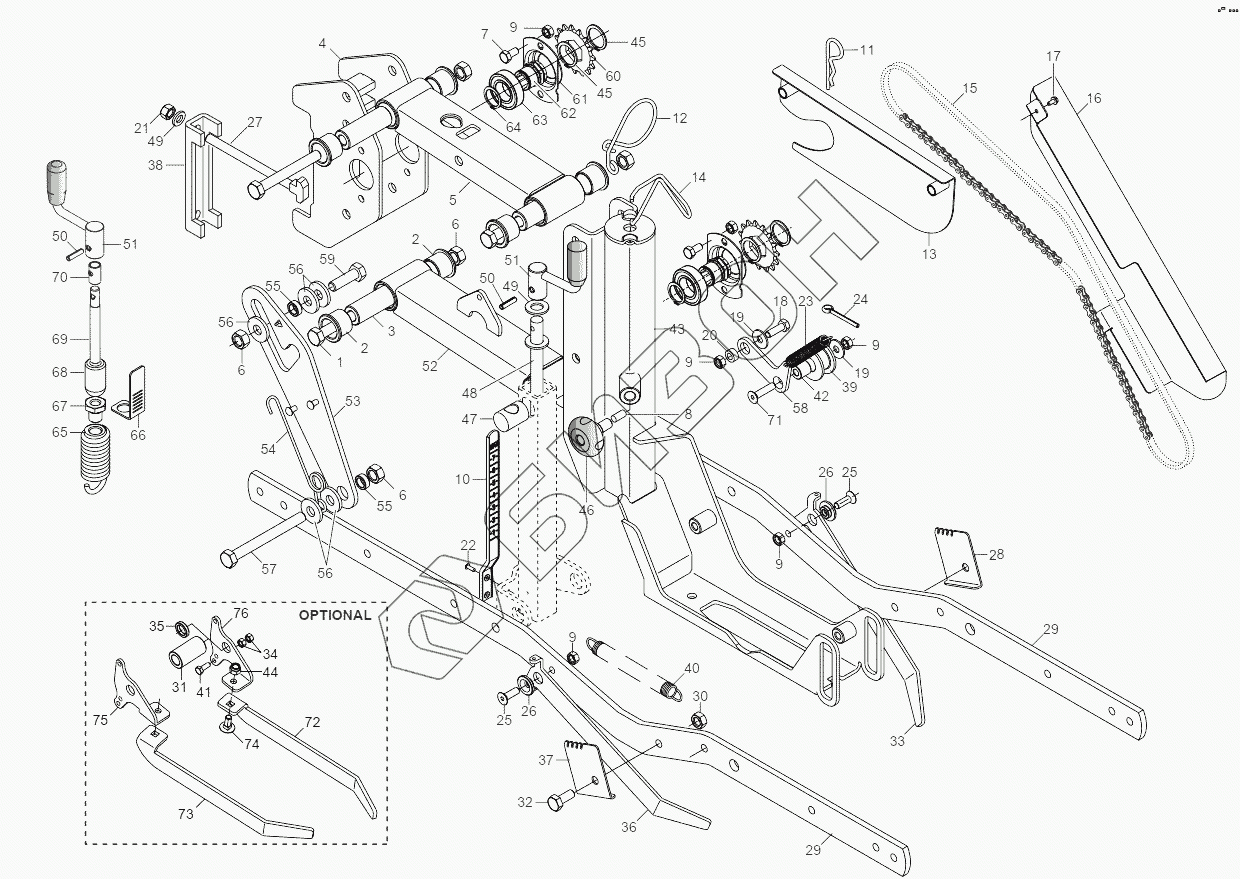

Графический каталог запасных частей к технике: Gaspardo Сеялка OLIMPIA, ORIETTA-C. ELEMENT FRAME
1
2
2
3
4
5
6
6
6
7
8
9
9
9
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
25
26
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
49
50
50
51
51
52
53
54
55
55
56
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | F01020170 | SCREW M12X1,75X100 5737 8.8 ZN |
Загрузка ...
|
|
| 2 | G66349003 | BUSHING- SINTERED |
Загрузка ...
|
|
| 3 | G22250405 | Pin- lower arm |
Загрузка ...
|
|
| 4 | G15828250 | Frame coupling |
Загрузка ...
|
|
| 5 | G15827900 | Braccio sup.parallelogramma |
Загрузка ...
|
|
| 6 | F01220048 | NUT M12X1,75 D980 8 ZN |
Загрузка ...
|
|
| 7 | F01020432 | BOLT M8X16 |
Загрузка ...
|
|
| 8 | G14820991 | Adjustment stop |
Загрузка ...
|
|
| 9 | F01200244 | NUT M8X1,25 U5588 6.8 ZN |
Загрузка ...
|
|
| 10 | G19003400 | Depth indicating rod |
Загрузка ...
|
|
| 11 | F02200363 | SPLIT PIN R 3X62 |
Загрузка ...
|
|
| 12 | G18903140 | PIPE GUIDE SUPPORT |
Загрузка ...
|
|
| 13 | G15827930 | Carter ant. |
Загрузка ...
|
|
| 14 | G65336100 | Spec spring handle stop sp |
Загрузка ...
|
|
| 15 | F06080223 | Sp.cat. |
Загрузка ...
|
|
| 16 | G15881270 | Carter laterale |
Загрузка ...
|
|
| 17 | F01070011 | BOLT- SELF-TAPPING 4-2X9-5T.E. |
Загрузка ...
|
|
| 18 | F01020440 | BOLT M8X1,25X25 U5739 8.8 ZN |
Загрузка ...
|
|
| 19 | F01420048 | WASHER M8 8,4X24X2 U6593 ZN |
Загрузка ...
|
|
| 20 | G20980050 | BUSHING 15X7X8-5 ZN |
Загрузка ...
|
|
| 21 | F01200306 | NUT M14X2 |
Загрузка ...
|
|
| 22 | F02250077 | Aluminium pull rivet |
Загрузка ...
|
|
| 23 | G65337035 | Molla tendicatena ruota dp |
Загрузка ...
|
|
| 24 | F02200165 | Split pin |
Загрузка ...
|
|
| 25 | F01030056 | Bolt |
Загрузка ...
|
|
| 26 | G15821110 | Seed cover supp. Bushing |
Загрузка ...
|
|
| 27 | G16610010 | Winged screw |
Загрузка ...
|
|
| 28 | G15829970 | Attacco dx molla copriseme |
Загрузка ...
|
|
| 29 | G15829820 | Braccio bilanciere |
Загрузка ...
|
|
| 30 | F01200270 | NUT M10X1,5 U5588 6.8 ZN |
Загрузка ...
|
|
| 31 | G19006460 | Distanziale |
Загрузка ...
|
|
| 32 | F01020472 | BOLT 10X25 5739 8.G GALVANIZED |
Загрузка ...
|
|
| 33 | G15881090 | Copriseme dx |
Загрузка ...
|
|
| 34 | F01200232 | DADO M6X1 U5588 6.8 ZN |
Загрузка ...
|
|
| 35 | G19005300 | Distanziale |
Загрузка ...
|
|
| 36 | G15881080 | Copriseme sx |
Загрузка ...
|
|
| 37 | G15829960 | Attacco sx molla copriseme |
Загрузка ...
|
|
| 38 | G15110091 | STRIKER |
Загрузка ...
|
|
| 39 | G19005110 | Rullo tendicatena |
Загрузка ...
|
|
| 40 | G18902520 | Molla traz.zn raschiaterra |
Загрузка ...
|
|
| 41 | F01020403 | SCREW M6X1X16 U5739 8.8 ZN |
Загрузка ...
|
|
| 42 | G18801450 | Bushing |
Загрузка ...
|
|
| 43 | G15829790 | Ass.telaietto seminatore |
Загрузка ...
|
|
| 44 | F01230034 | SELF LOCK.NUT M8X1,25 D982 8ZN |
Загрузка ...
|
|
| 45 | F02050615 | STOP RING 28 UNI 7435-75 |
Загрузка ...
|
|
| 46 | F06220010 | 8-lobe handwheel |
Загрузка ...
|
|
| 47 | G22230063 | ARTICULATED ELEMENT |
Загрузка ...
|
|
| 48 | G22230062 | Adjustment bolt |
Загрузка ...
|
|
| 49 | F01410088 | WAS.M14 15X28X2,5 U6592 ZB |
Загрузка ...
|
|
| 50 | F02100109 | PIN EL. .6X24 DIN 1481 |
Загрузка ...
|
|
| 51 | G22270235 | ADJUSTMENT HANDLE B4 |
Загрузка ...
|
|
| 52 | G15827940 | Braccetto inf. |
Загрузка ...
|
|
| 53 | G15829681 | Asta aggancio |
Загрузка ...
|
|
| 54 | G18902880 | Parallel stop spring sp |
Загрузка ...
|
|
| 55 | G20980082 | Bushing |
Загрузка ...
|
|
| 56 | G20970035 | WASHER 32X4X13 |
Загрузка ...
|
|
| 57 | F01020174 | Bolt |
Загрузка ...
|
|
| 58 | G15881320 | Braccio tendicatena |
Загрузка ...
|
|
| 59 | F01020528 | SCREW M12X1,75X40 U5739 10.9ZN |
Загрузка ...
|
|
| 60 | G22250190 | PLANTING UNIT AXLE Z-15 RING G |
Загрузка ...
|
|
| 61 | G15725030 | Bearing support |
Загрузка ...
|
|
| 62 | G22250441 | PLANTING UNIT CROWN HUB SV/2 |
Загрузка ...
|
|
| 63 | F04010135 | Bearing |
Загрузка ...
|
|
| 64 | F02050101 | SEEGER RING E. 25X1,2 7435 C70 |
Загрузка ...
|
|
| 65 | G15828660 | Lightening spring coupling |
Загрузка ...
|
|
| 66 | G15829290 | Indice molla parallelogr. Zn |
Загрузка ...
|
|
| 67 | G15220120 | Regulation bolt |
Загрузка ...
|
|
| 68 | G15828760 | Bushing- tightener |
Загрузка ...
|
|
| 69 | G22505063 | Bolt- rear wheel adjustm. |
Загрузка ...
|
|
| 70 | G22505061 | Bushing |
Загрузка ...
|
|
| 71 | F01030060 | Bolt |
Загрузка ...
|
|
| 72 | G15829851 | Copriseme regolabile sx |
Загрузка ...
|
|
| 73 | G15829861 | Copriseme regolabile dx |
Загрузка ...
|
|
| 74 | F01060040 | SCREW M8X1,25X20 U5732 4.6 ZN |
Загрузка ...
|
|
| 75 | G15882440 | Supp.dx copriseme regolabile |
Загрузка ...
|
|
| 76 | G15882450 | Supp.sx copriseme regolabile |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
