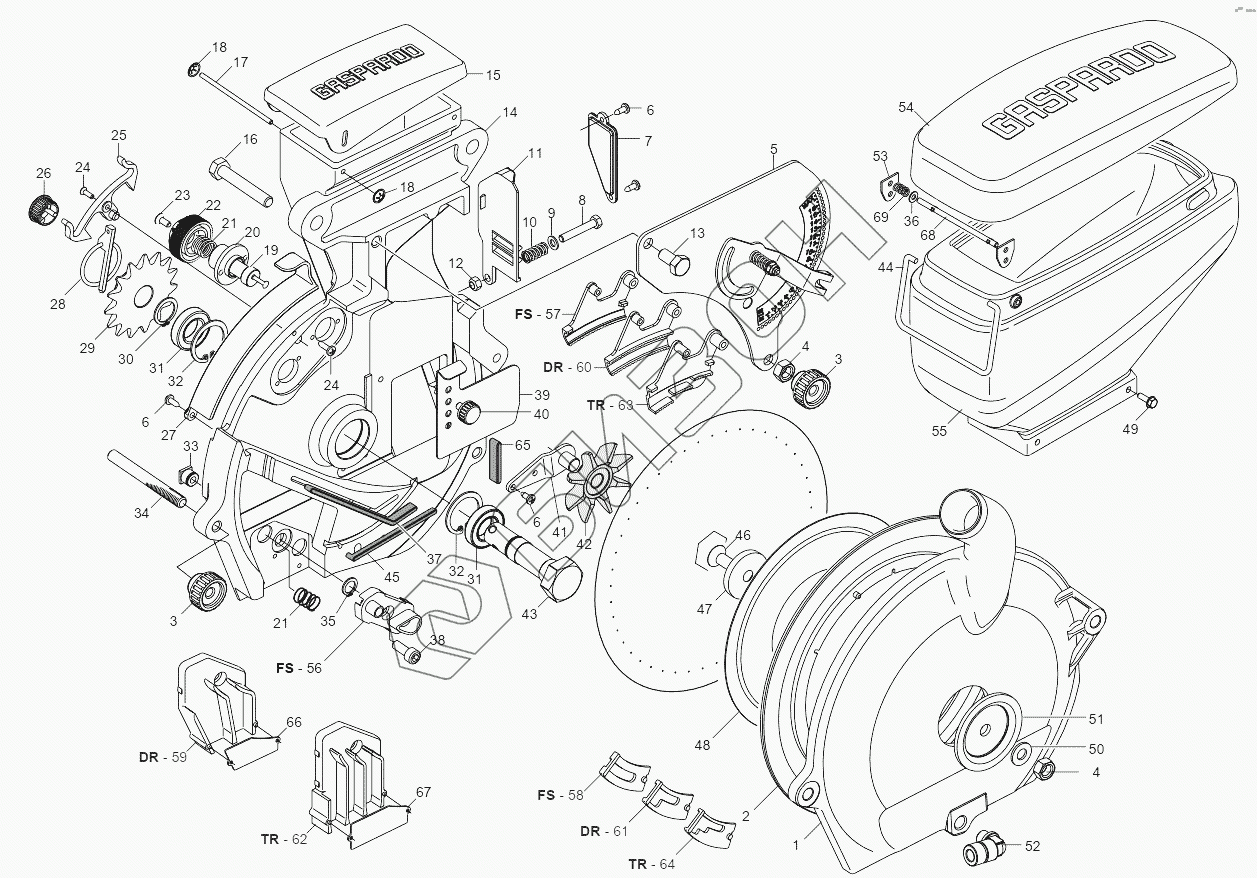

Графический каталог запасных частей к технике: Gaspardo Сеялка OLIMPIA, ORIETTA-C. SEEDS DISTRIBUTOR
1
2
3
3
4
4
5
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
24
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G15826062 | Body cover distr. |
Загрузка ...
|
|
| 2 | G19005920 | Gasket cover |
Загрузка ...
|
|
| 3 | F06220037 | Volantino |
Загрузка ...
|
|
| 4 | F01200244 | NUT M8X1,25 U5588 6.8 ZN |
Загрузка ...
|
|
| 5 | G15829600 | Complete selector unit |
Загрузка ...
|
|
| 6 | F01070047 | BOLT 3-5X9-5 DIN 7981 |
Загрузка ...
|
|
| 7 | G19004640 | Seed level opening r |
Загрузка ...
|
|
| 8 | F01020383 | Screw |
Загрузка ...
|
|
| 9 | F01410023 | WASHER D5 UNI 6592 ZN |
Загрузка ...
|
|
| 10 | G18904240 | SPRING |
Загрузка ...
|
|
| 11 | G19004880 | Distributor opening |
Загрузка ...
|
|
| 12 | F01230019 | NORM.SELF-LOCKING NUT 5 GALVAN |
Загрузка ...
|
|
| 13 | F01020429 | Bolt |
Загрузка ...
|
|
| 14 | G15826052 | Distributor body r1 lavor. |
Загрузка ...
|
|
| 15 | G19005610 | Seed distributor cover |
Загрузка ...
|
|
| 16 | F01020452 | Screw |
Загрузка ...
|
|
| 17 | G15828220 | Distributor cover pin |
Загрузка ...
|
|
| 18 | F02050649 | D.3 s.s elastic shaft fastene |
Загрузка ...
|
|
| 19 | G22250145 | Eccentric selector point sv |
Загрузка ...
|
|
| 20 | G15825840 | Sem.ortag selector support |
Загрузка ...
|
|
| 21 | G18901220 | Spring comp.selett.eccen. Sv |
Загрузка ...
|
|
| 22 | G19002121 | Graduated knob selet.ecc.sv |
Загрузка ...
|
|
| 23 | F01030011 | Screw |
Загрузка ...
|
|
| 24 | F01070049 | Bolt |
Загрузка ...
|
|
| 25 | G19004580 | Scatto selettore dr r |
Загрузка ...
|
|
| 26 | F05100190 | Selector hole plug |
Загрузка ...
|
|
| 27 | G19203870 | Disc inspection door |
Загрузка ...
|
|
| 28 | F02200463 | Snap pin |
Загрузка ...
|
|
| 29 | G15827421 | Ingranaggio |
Загрузка ...
|
|
| 30 | F02050056 | Seeger ring |
Загрузка ...
|
|
| 31 | F04010308 | Bearing |
Загрузка ...
|
|
| 32 | F02050293 | Seeger ring |
Загрузка ...
|
|
| 33 | G15829490 | Perno espulsore |
Загрузка ...
|
|
| 34 | G10521111 | Distr. Casing stud bolt . Sv |
Загрузка ...
|
|
| 35 | F02050651 | Seeger ring |
Загрузка ...
|
|
| 36 | F01410011 | PLANE WASHER 4,5X9 6592 |
Загрузка ...
|
|
| 37 | G19004650 | Seed seal r |
Загрузка ...
|
|
| 38 | F01040060 | Bolt |
Загрузка ...
|
|
| 39 | G15826040 | Power flap |
Загрузка ...
|
|
| 40 | F06220036 | Knurled flywheel |
Загрузка ...
|
|
| 41 | G10521094 | Agitator support orietta |
Загрузка ...
|
|
| 42 | G15828430 | Ass.agitatore r |
Загрузка ...
|
|
| 43 | G15828391 | Trascinatore disco zn |
Загрузка ...
|
|
| 44 | G15882120 | Cerniera coperchio ix |
Загрузка ...
|
|
| 45 | G19005620 | Gasket for disc r |
Загрузка ...
|
|
| 46 | F01030055 | BOLT M8X20 |
Загрузка ...
|
|
| 47 | G18701890 | FLARED WASHER D.8.5 ZN. |
Загрузка ...
|
|
| 48 | G15828290 | Cappellotto tenuta guarniz.dr |
Загрузка ...
|
|
| 49 | F01070078 | Selfthreading bolt |
Загрузка ...
|
|
| 50 | F01430059 | WASHER M8 8,4X15X0,8 U8842J ZN |
Загрузка ...
|
|
| 51 | G16620470 | CENTRAL PLUG H=7.5 |
Загрузка ...
|
|
| 52 | F03151196 | Racc.superapido |
Загрузка ...
|
|
| 53 | G15882430 | Piasta rinf.coperchio tram. Ix |
Загрузка ...
|
|
| 54 | G19006100 | Coperchio |
Загрузка ...
|
|
| 55 | G19006090 | Rialzo tramoggia |
Загрузка ...
|
|
| 56 | G19004891 | Seed ejector sr orietta |
Загрузка ...
|
|
| 57 | G19005530 | Pattino selettore fs |
Загрузка ...
|
|
| 58 | G19005930 | Tassello fs |
Загрузка ...
|
|
| 59 | G19005022 | Seed emission dr orietta |
Загрузка ...
|
|
| 60 | GA5820110 | Pattino selettore dr lav. |
Загрузка ...
|
|
| 61 | G19005940 | Cap double row |
Загрузка ...
|
|
| 62 | G19005880 | Espulsore seme 3f |
Загрузка ...
|
|
| 63 | G19005550 | Pattino selettore 3f |
Загрузка ...
|
|
| 64 | G19005950 | Tassello tr |
Загрузка ...
|
|
| 65 | G19006350 | Pattino disco |
Загрузка ...
|
|
| 66 | G15881540 | Carterino espulsore dr |
Загрузка ...
|
|
| 67 | G15881550 | Carterino espulsore tr |
Загрузка ...
|
|
| 68 | G15882540 | Asse fiss.coperchio rialzo ix |
Загрузка ...
|
|
| 69 | G65338044 | Zn selct. Press. Comp. Spring |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
