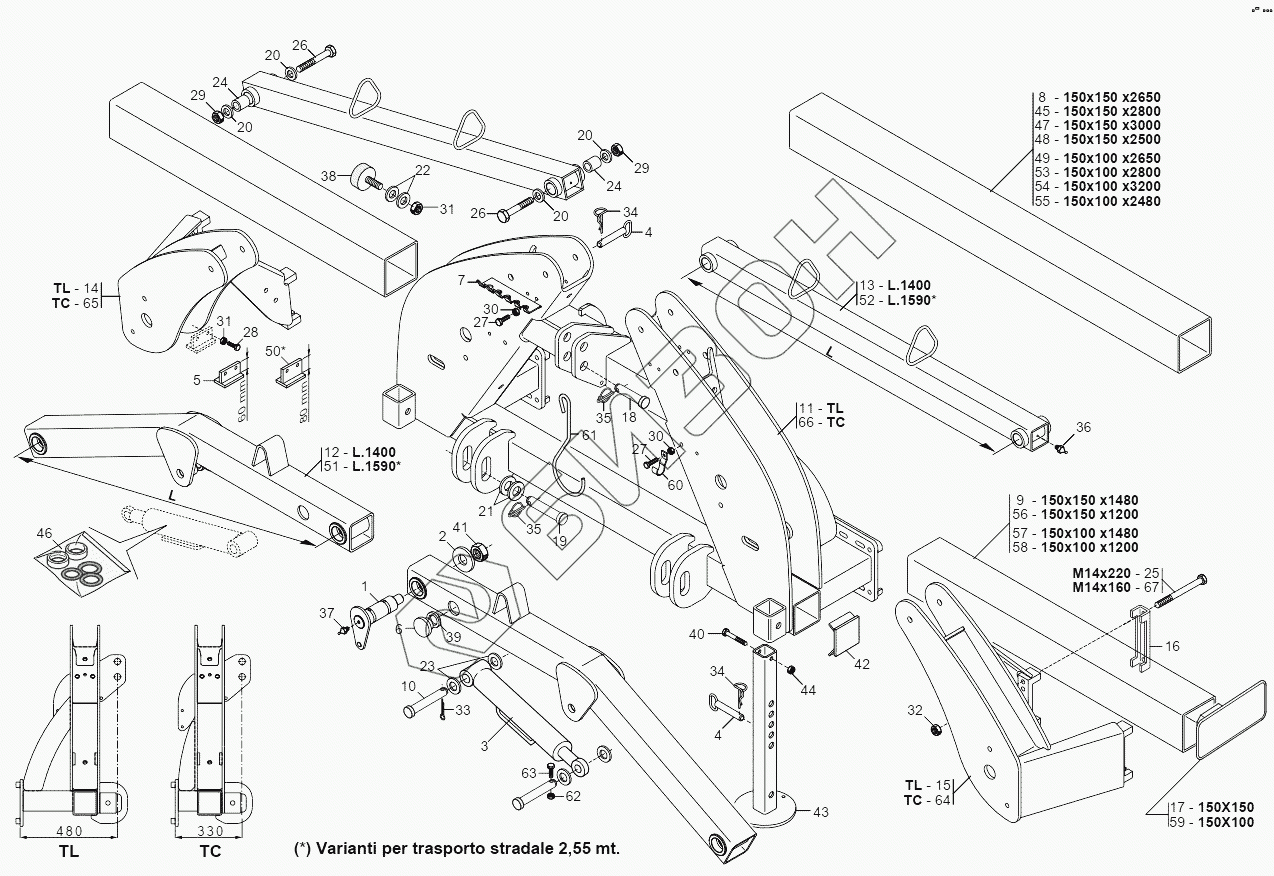

Графический каталог запасных частей к технике: Gaspardo Сеялка OLIMPIA, ORIETTA-C. FOLDABLE FRAME
1
2
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
20
20
21
22
23
24
24
25
26
26
27
27
28
29
29
30
30
31
31
32
33
34
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G14219550 | Rotation plug |
Загрузка ...
|
|
| 2 | G14219500 | Flange |
Загрузка ...
|
|
| 3 | G14215302 | Cylinder |
Загрузка ...
|
|
| 4 | G14215360 | Pin |
Загрузка ...
|
|
| 5 | G14215570 | Mobile frame stop |
Загрузка ...
|
|
| 6 | G14216730 | Sliding plate |
Загрузка ...
|
|
| 7 | G14217560 | Pipe support |
Загрузка ...
|
|
| 8 | G14215170 | Fixed frame |
Загрузка ...
|
|
| 9 | G14215541 | Square tube |
Загрузка ...
|
|
| 10 | F20100076 | Bolt |
Загрузка ...
|
|
| 11 | G14219530 | Si-mti bearing frame |
Загрузка ...
|
|
| 12 | G14216613 | Lower arm |
Загрузка ...
|
|
| 13 | G14216641 | Top arm |
Загрузка ...
|
|
| 14 | G14216714 | Rh mobile frame support |
Загрузка ...
|
|
| 15 | G14216724 | Lh mobile frame support |
Загрузка ...
|
|
| 16 | G15110091 | STRIKER |
Загрузка ...
|
|
| 17 | G19003000 | CAP FOR FRAME 150 |
Загрузка ...
|
|
| 18 | F20100124 | Bolt |
Загрузка ...
|
|
| 19 | F20100141 | Pin |
Загрузка ...
|
|
| 20 | G20970043 | Washer |
Загрузка ...
|
|
| 21 | G18701810 | Washer |
Загрузка ...
|
|
| 22 | G20970126 | Washer |
Загрузка ...
|
|
| 23 | G18701580 | Washer |
Загрузка ...
|
|
| 24 | G18801380 | Bushing |
Загрузка ...
|
|
| 25 | F01020236 | SCREW M14X2X220 U5737 8.8 BR |
Загрузка ...
|
|
| 26 | F01020322 | Screw |
Загрузка ...
|
|
| 27 | F01020476 | SCREW M10X1,5X30 5739 8.8 ZN |
Загрузка ...
|
|
| 28 | F01020510 | BOLT M12X30 |
Загрузка ...
|
|
| 29 | F01230131 | NUT M20X2,5 D982 6 ZN |
Загрузка ...
|
|
| 30 | F01200270 | NUT M10X1,5 U5588 6.8 ZN |
Загрузка ...
|
|
| 31 | F01200293 | NUT M12X1,75 U5588 6.8 ZN |
Загрузка ...
|
|
| 32 | F01200306 | NUT M14X2 |
Загрузка ...
|
|
| 33 | F02200272 | Split pin |
Загрузка ...
|
|
| 34 | F02200374 | Spring split pin |
Загрузка ...
|
|
| 35 | F02200507 | SNAP PIN D9 B/83 ZN |
Загрузка ...
|
|
| 36 | F01100011 | GREASE NIPPLE M6X1 7663-A ZN |
Загрузка ...
|
|
| 37 | F01100061 | Grease nipple |
Загрузка ...
|
|
| 38 | F05150459 | BUFFER-CYL. 75X25 M12 781103 |
Загрузка ...
|
|
| 39 | G18701770 | Washer |
Загрузка ...
|
|
| 40 | F01020166 | Screw |
Загрузка ...
|
|
| 41 | F01230291 | Self-lock nut |
Загрузка ...
|
|
| 42 | G15413210 | Frame cap |
Загрузка ...
|
|
| 43 | G15817000 | Piegh frame shore |
Загрузка ...
|
|
| 44 | F01220048 | NUT M12X1,75 D980 8 ZN |
Загрузка ...
|
|
| 45 | G22505031 | FRAME PIPE L=2800 |
Загрузка ...
|
|
| 46 | F03100178 | Kit o-ring cylinder |
Загрузка ...
|
|
| 47 | G16610100 | Fixed frame pipe |
Загрузка ...
|
|
| 48 | G15211690 | Fixed frame pipe |
Загрузка ...
|
|
| 49 | G14217260 | Rectangular pipe |
Загрузка ...
|
|
| 50 | G14218890 | Frame stop |
Загрузка ...
|
|
| 51 | G14218851 | Lower arm long |
Загрузка ...
|
|
| 52 | G14218830 | Long support arm coupling |
Загрузка ...
|
|
| 53 | G14217390 | Rectangular pipe |
Загрузка ...
|
|
| 54 | G14217400 | Frame pipe |
Загрузка ...
|
|
| 55 | G16610050 | RECTANGULAR PIPE 150X100X6X248 |
Загрузка ...
|
|
| 56 | G14219190 | Pipe |
Загрузка ...
|
|
| 57 | G14217270 | Rectangular pipe |
Загрузка ...
|
|
| 58 | G14218860 | Rectangular pipe |
Загрузка ...
|
|
| 59 | G16610110 | COMPL. FRAME PLUG 150X100 B319 |
Загрузка ...
|
|
| 60 | F20120401 | Shaft hook support |
Загрузка ...
|
|
| 61 | F20120400 | SHAFT HOOK |
Загрузка ...
|
|
| 62 | F01220033 | NUT M10X1,5 D980 8 ZN |
Загрузка ...
|
|
| 63 | F01020109 | Screw |
Загрузка ...
|
|
| 64 | G14219860 | Mobile frame sx tc |
Загрузка ...
|
|
| 65 | G14219850 | Mobile dx frame tc |
Загрузка ...
|
|
| 66 | G14219880 | Frame bearing tc |
Загрузка ...
|
|
| 67 | F01020225 | SCREW M14X160 5737 8.G |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
