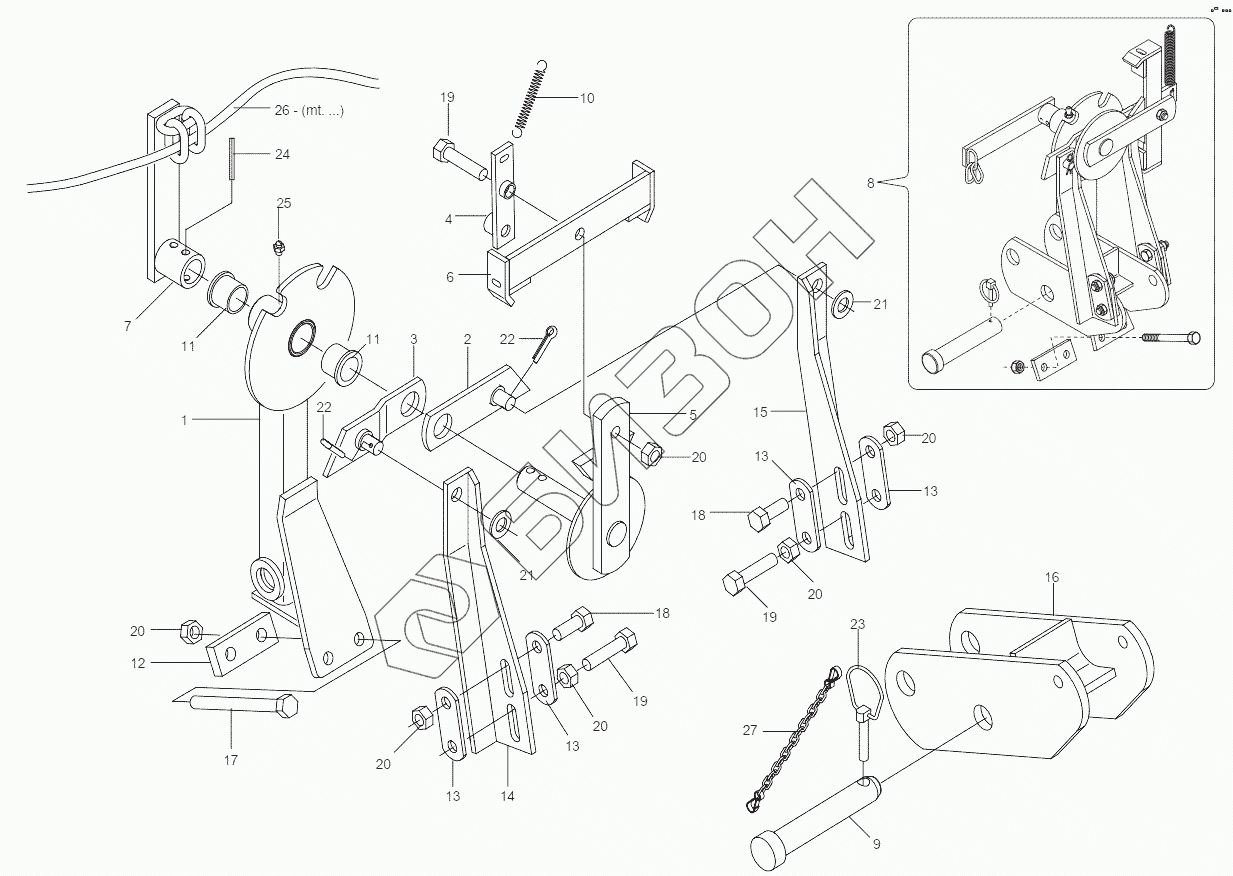

Графический каталог запасных частей к технике: Gaspardo Сеялка OLIMPIA, ORIETTA-C. MECHANICAL DRAWER COMMAND
1
2
3
4
5
6
7
8
9
10
11
11
12
13
13
13
13
14
15
16
17
18
18
19
19
19
20
20
20
20
20
20
21
21
22
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | G15410921 | Comando segnaf.sp |
Загрузка ...
|
|
| 2 | G15410950 | Flat lever |
Загрузка ...
|
|
| 3 | G15410960 | Pressed lever |
Загрузка ...
|
|
| 4 | G15410990 | Rowmarker snap lever |
Загрузка ...
|
|
| 5 | G15411110 | Snap lever support |
Загрузка ...
|
|
| 6 | G15411120 | Levers hook up stop |
Загрузка ...
|
|
| 7 | G15411130 | Rowmarker rope stop sp |
Загрузка ...
|
|
| 8 | G15411141 | Automatic shooting |
Загрузка ...
|
|
| 9 | F20100133 | Pin |
Загрузка ...
|
|
| 10 | G18902680 | Galv.tank tract.spring |
Загрузка ...
|
|
| 11 | G21120067 | Bronze bushing |
Загрузка ...
|
|
| 12 | G22220124 | Striker plate |
Загрузка ...
|
|
| 13 | G22220132 | Striker plate- arms |
Загрузка ...
|
|
| 14 | G22270021 | Arm-lower left rowmark. Contr. |
Загрузка ...
|
|
| 15 | G22270022 | Right lower arm-rowmark.contr. |
Загрузка ...
|
|
| 16 | G13810342 | Control coupling 3. Point |
Загрузка ...
|
|
| 17 | F01020182 | Bolt |
Загрузка ...
|
|
| 18 | F01020510 | BOLT M12X30 |
Загрузка ...
|
|
| 19 | F01020517 | Screw |
Загрузка ...
|
|
| 20 | F01200293 | NUT M12X1,75 U5588 6.8 ZN |
Загрузка ...
|
|
| 21 | F01410088 | WAS.M14 15X28X2,5 U6592 ZB |
Загрузка ...
|
|
| 22 | F02200227 | SPLIT PIN 5X30 1336 GALVAN. |
Загрузка ...
|
|
| 23 | F02200507 | SNAP PIN D9 B/83 ZN |
Загрузка ...
|
|
| 24 | F02100141 | Pin |
Загрузка ...
|
|
| 25 | F01100011 | GREASE NIPPLE M6X1 7663-A ZN |
Загрузка ...
|
|
| 26 | F05150399 | Polipropilene |
Загрузка ...
|
|
| 27 | G13812311 | CHAIN WITH SPRING CATCH |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
