Графический каталог запасных частей к технике: Gaspardo UFO TZAR. MAIN FRAME

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
4
4
5
5
5
6
6
6
7
7
7
7
7
8
8
8
8
9
9

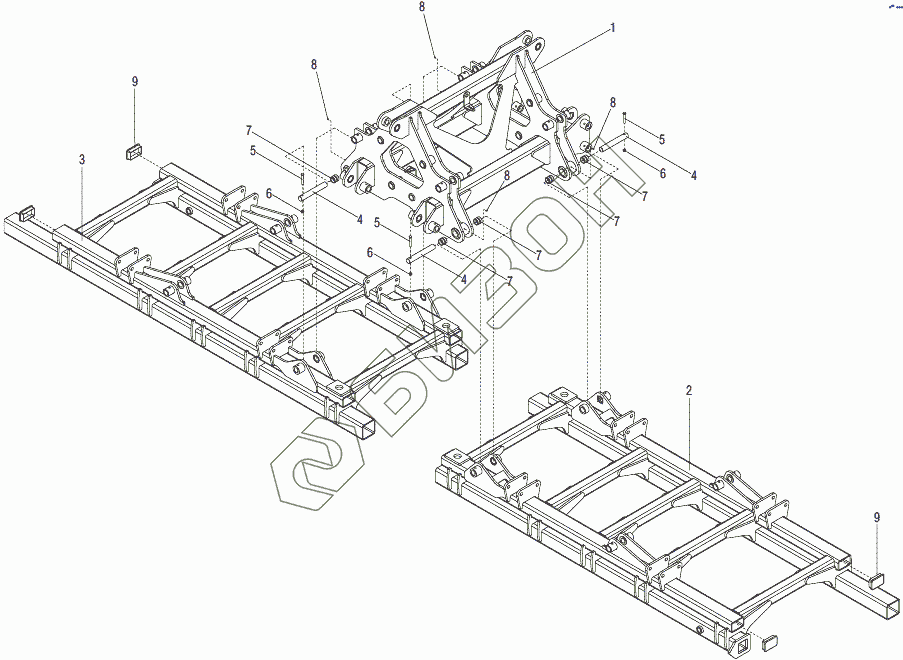

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 R18116120 CENTRAL FRAME
Загрузка ...
2 R18116850 LEFT LATERAL FRAME
Загрузка ...
3 R18116790 RIGHT LATERAL FRAME
Загрузка ...
4 R17210300 Bolt coupling arm
Загрузка ...
5 F01020125 Screw
Загрузка ...
6 F01230048 Nut
Загрузка ...
7 G15322860 Bushing arm
Загрузка ...
8 F01100011 GREASE NIPPLE M6X1 7663-A ZN
Загрузка ...
9 F05100157 PLUG PIPE 120X80 TK.5-8
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
