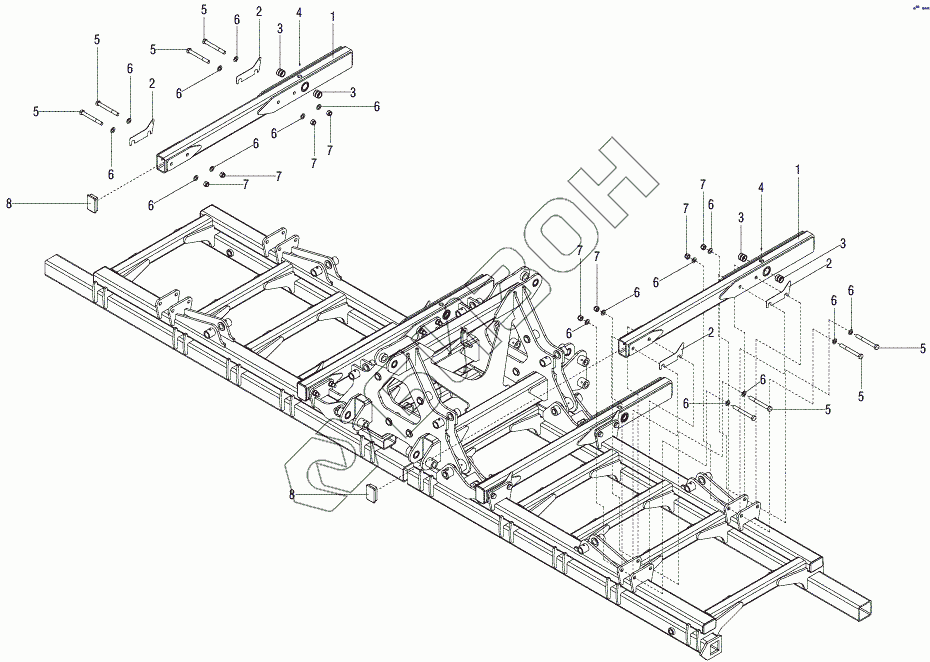

Графический каталог запасных частей к технике: Gaspardo UFO TZAR. ROLLER CONNECTIONS

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
2
2
3
3
3
3
4
4
5
5
5
5
5
5
5
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6
7
7
7
7
7
7
7
7
8
8
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 R18116920 ROLLER ARM
Загрузка ...
2 R18125310 CENTER SPACER PLATE
Загрузка ...
3 G15322860 Bushing arm
Загрузка ...
4 F01100011 GREASE NIPPLE M6X1 7663-A ZN
Загрузка ...
5 F01020321 Screw
Загрузка ...
6 F01410124 Plane washer
Загрузка ...
7 F01230131 NUT M20X2,5 D982 6 ZN
Загрузка ...
8 F05100157 PLUG PIPE 120X80 TK.5-8
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
