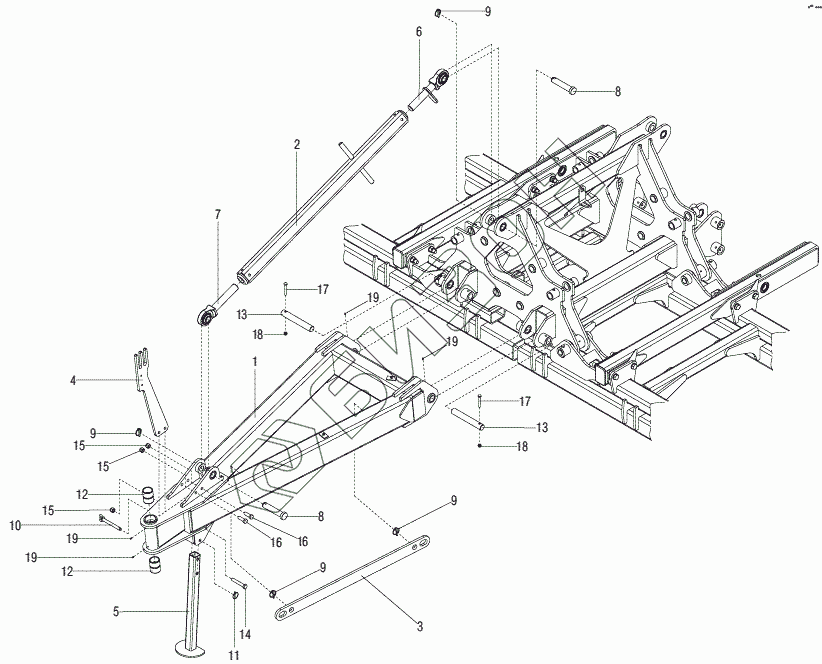

Графический каталог запасных частей к технике: Gaspardo UFO TZAR. RUDDER
1
2
3
4
5
6
7
8
8
9
9
9
9
10
11
12
12
13
13
14
15
15
15
16
16
17
17
18
18
19
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R18116440 | RUDDER |
Загрузка ...
|
|
| 2 | R18116480 | TIE-ROD |
Загрузка ...
|
|
| 3 | R18117940 | Safety connection rod |
Загрузка ...
|
|
| 4 | R18117950 | Tube support plate |
Загрузка ...
|
|
| 5 | R17016050 | PROP |
Загрузка ...
|
|
| 6 | F02350058 | Point tie rod |
Загрузка ...
|
|
| 7 | F02350059 | Point tie rod 40x3 sx |
Загрузка ...
|
|
| 8 | F20100124 | Bolt |
Загрузка ...
|
|
| 9 | F02200507 | SNAP PIN D9 B/83 ZN |
Загрузка ...
|
|
| 10 | R18021010 | SCREW D.16 L=135 |
Загрузка ...
|
|
| 11 | F02200463 | Snap pin |
Загрузка ...
|
|
| 12 | G15315990 | Bushing |
Загрузка ...
|
|
| 13 | R17210300 | Bolt coupling arm |
Загрузка ...
|
|
| 14 | F01020580 | Bolt |
Загрузка ...
|
|
| 15 | F01230085 | Nut |
Загрузка ...
|
|
| 16 | F01020252 | SCREW M16X2X50 U5737 8.8 ZN |
Загрузка ...
|
|
| 17 | F01020125 | Screw |
Загрузка ...
|
|
| 18 | F01230048 | Nut |
Загрузка ...
|
|
| 19 | F01100011 | GREASE NIPPLE M6X1 7663-A ZN |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
