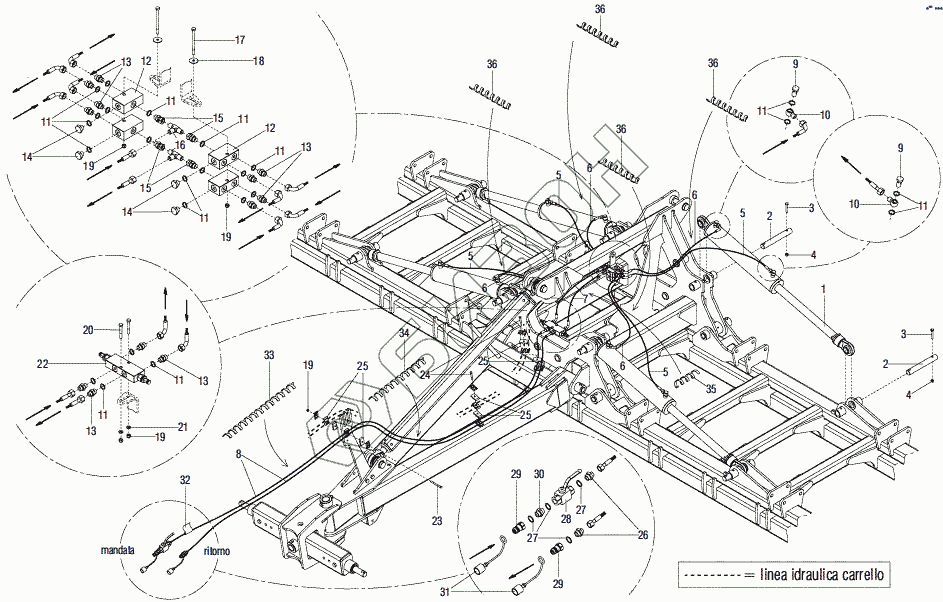

Графический каталог запасных частей к технике: Gaspardo UFO TZAR. SIDE FRAMES HYDRAULIC PLANT
1
2
2
3
3
4
4
5
5
5
5
6
6
6
6
7
8
9
9
10
10
11
11
11
11
11
11
11
11
11
12
12
13
13
13
13
14
14
15
15
16
17
18
19
19
19
19
20
21
22
23
24
25
25
25
26
27
27
28
29
29
30
31
32
33
34
35
36
36
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | R17210810 | Cylinder |
Загрузка ...
|
|
| 2 | R17210690 | Pin coupling |
Загрузка ...
|
|
| 3 | F01020120 | Screw |
Загрузка ...
|
|
| 4 | F01230048 | Nut |
Загрузка ...
|
|
| 5 | R18211540 | Tube |
Загрузка ...
|
|
| 6 | R18118490 | Tube |
Загрузка ...
|
|
| 7 | R17014020 | Tube |
Загрузка ...
|
|
| 8 | G15316310 | Pipe |
Загрузка ...
|
|
| 9 | F03151223 | Union bolt hollow |
Загрузка ...
|
|
| 10 | F03151269 | Eye filet. |
Загрузка ...
|
|
| 11 | F03100023 | Washer |
Загрузка ...
|
|
| 12 | G16114510 | Union valve |
Загрузка ...
|
|
| 13 | F03150321 | Nipple |
Загрузка ...
|
|
| 14 | F03150666 | Cover maschio |
Загрузка ...
|
|
| 15 | F03150067 | Nipple m-f revolving |
Загрузка ...
|
|
| 16 | F03151220 | Male t-union |
Загрузка ...
|
|
| 17 | F01020092 | Bolt |
Загрузка ...
|
|
| 18 | F01420049 | ROS.M8 8,4X32X2 U6593 ZN |
Загрузка ...
|
|
| 19 | F01230034 | SELF LOCK.NUT M8X1,25 D982 8ZN |
Загрузка ...
|
|
| 20 | F01020075 | BOLT 8X55 5737 8.8 GALVANIZED |
Загрузка ...
|
|
| 21 | F01410051 | WASHER M8 8,4X17X1,6 U6592 ZN |
Загрузка ...
|
|
| 22 | F03151300 | Valves fpo |
Загрузка ...
|
|
| 23 | F01020088 | SCREW M8X1,25X90 U5737 8.8 ZN |
Загрузка ...
|
|
| 24 | F01020077 | SCREW M8X1,25X60 U5737 8.8 ZN |
Загрузка ...
|
|
| 25 | F02350014 | Fixing block |
Загрузка ...
|
|
| 26 | F03150222 | Nipple |
Загрузка ...
|
|
| 27 | F03151237 | COPPER WASHER 21X27X1,5 1/2 |
Загрузка ...
|
|
| 28 | F03150575 | Valve sfera |
Загрузка ...
|
|
| 29 | F03150935 | QUICK CONNECT MALE CONE 1/2 |
Загрузка ...
|
|
| 30 | F03150255 | Niple |
Загрузка ...
|
|
| 31 | F05150325 | COVER CONNECT F 1/2 RED |
Загрузка ...
|
|
| 32 | G19702900 | Label frame move |
Загрузка ...
|
|
| 33 | F05150484 | Spiral guard |
Загрузка ...
|
|
| 34 | F05150484 | Spiral guard |
Загрузка ...
|
|
| 35 | F05150484 | Spiral guard |
Загрузка ...
|
|
| 36 | F05150484 | Spiral guard |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
