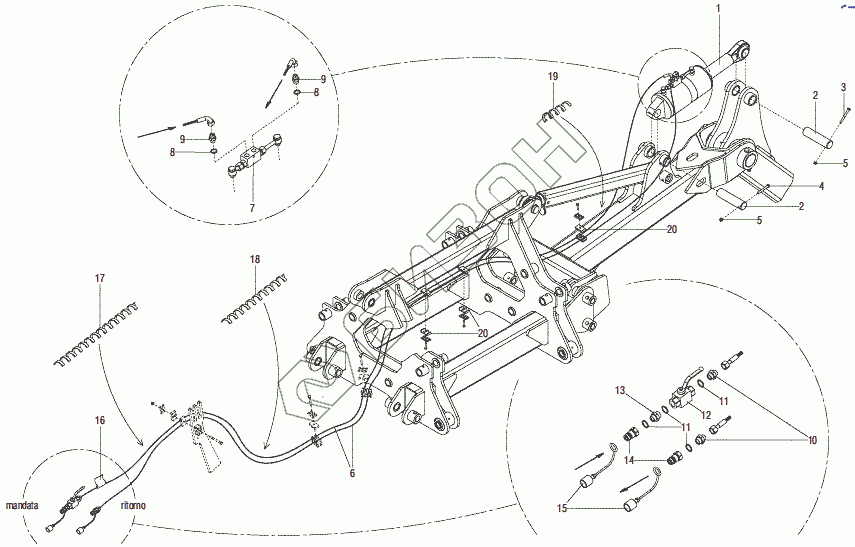

Графический каталог запасных частей к технике: Gaspardo UFO TZAR. TOWING TROLLEY HYDRAULIC PLANT

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
5
6
7
8
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
20
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 G16115670 Cylinder
Загрузка ...
2 G16115650 Bolt
Загрузка ...
3 F01020132 Screw
Загрузка ...
4 F01020128 Screw
Загрузка ...
5 F01230048 Nut
Загрузка ...
6 R18116800 Pipe
Загрузка ...
7 F03150589 Pil. Block valve vbpde38ec
Загрузка ...
8 F03100023 Washer
Загрузка ...
9 F03150321 Nipple
Загрузка ...
10 F03150222 Nipple
Загрузка ...
11 F03151237 COPPER WASHER 21X27X1,5 1/2
Загрузка ...
12 F03150575 Valve sfera
Загрузка ...
13 F03150255 Niple
Загрузка ...
14 F03150935 QUICK CONNECT MALE CONE 1/2
Загрузка ...
15 F05150325 COVER CONNECT F 1/2 RED
Загрузка ...
16 G19702910 Label trailler move
Загрузка ...
17 F05150484 Spiral guard
Загрузка ...
18 F05150484 Spiral guard
Загрузка ...
19 F05150484 Spiral guard
Загрузка ...
20 F02350014 Fixing block
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
