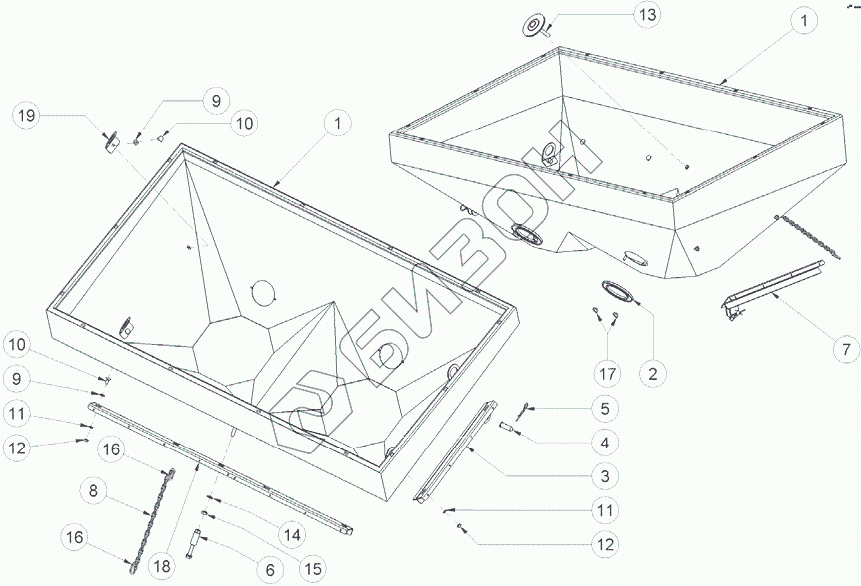

Графический каталог запасных частей к технике: Gaspardo ZENO. ZENO 18-PAINTED STEEL
1
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
14
15
16
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | T010.319 | HOPPER 900 L. 8 Z70 |
Загрузка ...
|
|
| 2 | S012.062 | HOPPER INSPECTION PLEXIGLASS DOOR |
Загрузка ...
|
|
| 3 | T013.214 | SIDE HOPPER SUPP.CROSS BRACE SP70(RIGHT |
Загрузка ...
|
|
| 4 | P004.116 | TILTING HOPPER PIN Z/J K2 |
Загрузка ...
|
|
| 5 | C019.005 | ST. STEEL MOULDED SPLIT PIN DM 4X90 |
Загрузка ...
|
|
| 6 | T008.109 | HOPPER FIXING TIE ROD SP 70-95 |
Загрузка ...
|
|
| 7 | T013.215 | SIDE HOPPER SUPP.CROSS BRACE SP70 (LEFT) |
Загрузка ...
|
|
| 8 | C007.014 | CHAIN MM22 ZN |
Загрузка ...
|
|
| 9 | R005.086 | NYLON WASHER 12 X 24 X 2 |
Загрузка ...
|
|
| 10 | V003.171 | ST.STEEL CUP SQUARE SCREW 10X25 UNI 603 |
Загрузка ...
|
|
| 11 | R005.013 | ST. STEEL FLAT WASHER DM10 UNI6592 |
Загрузка ...
|
|
| 12 | D001.005 | ST. STEEL HEXAGON NUT DM 10 UNI 5588 |
Загрузка ...
|
|
| 13 | T008.108 | HOPPER FIXING TIE ROD SP 70-95 |
Загрузка ...
|
|
| 14 | R005.038 | ST.STEEL FLAT WASHER DM 14 UNI 6592 |
Загрузка ...
|
|
| 15 | D001.018 | GALVANIZED HEXAGON NUT UNI 5588 |
Загрузка ...
|
|
| 16 | G001.008 | SCREW HOOK D6 |
Загрузка ...
|
|
| 17 | I006.021 | WING NUT AND BOLT M8 F |
Загрузка ...
|
|
| 18 | T013.195 | REAR HOPPER SUPPORT CROSS BRACE SP 70 |
Загрузка ...
|
|
| 19 | O003.220 | LIFT HORN (IRON IMPLEMENTS) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
