Графический каталог запасных частей к технике: Gaspardo ZENO. ZENO 18-STAINLESS STEEL

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
7
8
9
9
10
10
11
11
12
12
13
14
15
16
16
17
18
19

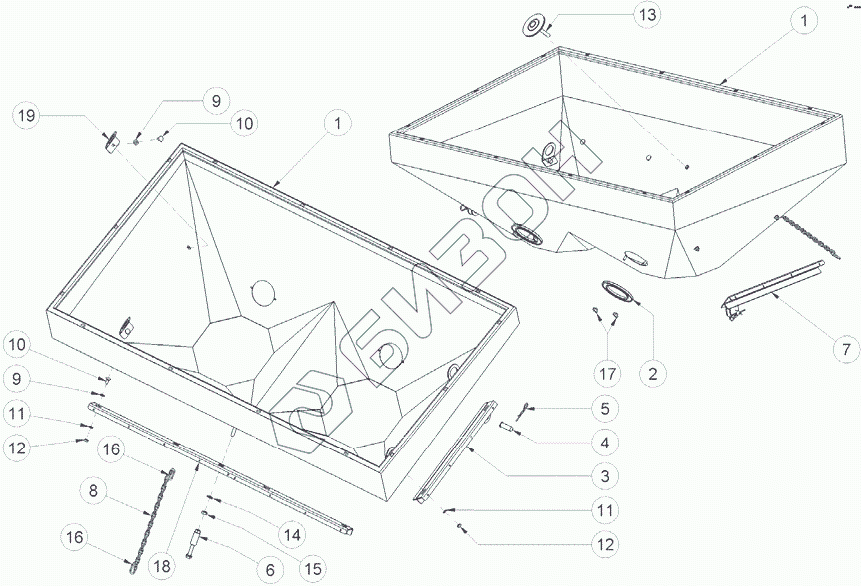

Позиция на иллюстрации Заводской номер детали Название детали Цена
1 T010.320 STAINLESS STEEL HOPPER 900 L. 8 Z70
Загрузка ...
2 S012.062 HOPPER INSPECTION PLEXIGLASS DOOR
Загрузка ...
3 T013.214 SIDE HOPPER SUPP.CROSS BRACE SP70(RIGHT
Загрузка ...
4 P004.116 TILTING HOPPER PIN Z/J K2
Загрузка ...
5 C019.005 ST. STEEL MOULDED SPLIT PIN DM 4X90
Загрузка ...
6 T008.109 HOPPER FIXING TIE ROD SP 70-95
Загрузка ...
7 T013.215 SIDE HOPPER SUPP.CROSS BRACE SP70 (LEFT)
Загрузка ...
8 C007.014 CHAIN MM22 ZN
Загрузка ...
9 R005.086 NYLON WASHER 12 X 24 X 2
Загрузка ...
10 V003.171 ST.STEEL CUP SQUARE SCREW 10X25 UNI 603
Загрузка ...
11 R005.013 ST. STEEL FLAT WASHER DM10 UNI6592
Загрузка ...
12 D001.005 ST. STEEL HEXAGON NUT DM 10 UNI 5588
Загрузка ...
13 T008.108 HOPPER FIXING TIE ROD SP 70-95
Загрузка ...
14 R005.038 ST.STEEL FLAT WASHER DM 14 UNI 6592
Загрузка ...
15 D001.018 GALVANIZED HEXAGON NUT UNI 5588
Загрузка ...
16 G001.008 SCREW HOOK D6
Загрузка ...
17 I006.021 WING NUT AND BOLT M8 F
Загрузка ...
18 T013.195 REAR HOPPER SUPPORT CROSS BRACE SP 70
Загрузка ...
19 O003.221 LIFT HORN (STAINLESS STEEL IMPLEMENTS)
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
