Графический каталог запасных частей к технике: Gaspardo ZENO. ZENO 18-STAINLESS STEEL
1
1
2
3
4
5
6
6
6
6
6
7
7
7
7
7
8
9
10
11
12
14
15
16
17
18
19
20

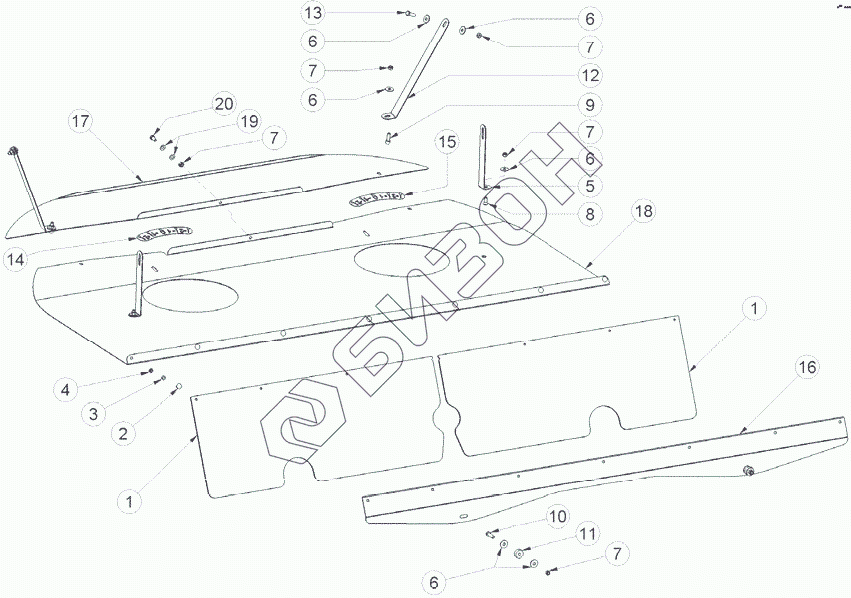

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | C006.161 | RUBBER CASING SP70 E2 |
Загрузка ...
|
|
| 2 | V003.243 | ST.STEEL CUP SQUARE SCREW 6X16 DIN 603 |
Загрузка ...
|
|
| 3 | R005.027 | ST.STEEL FLAT WASHER DM 6 UNI6592 6X12,5 |
Загрузка ...
|
|
| 4 | D001.055 | ST.STEEL HEXAGON NUT DM 6 STOP UNI 7473 |
Загрузка ...
|
|
| 5 | S008.262 | SIDE CLAMP (ANTITURBULENCE FIX.) |
Загрузка ...
|
|
| 6 | R005.080 | STAINLESS STEEL FLAT WASHER 8X24 UNI6593 |
Загрузка ...
|
|
| 7 | D001.031 | ST.STEEL HEXAGON NUT DM 8 STOP UNI 7473 |
Загрузка ...
|
|
| 8 | v003.327 | SOCK.FLAT HEAD CUP SCREW 8X20 UNI 5933 |
Загрузка ...
|
|
| 9 | V003.072 | HEXAG.SOCKET HEAD CAP SCREW 8X25 UNI5931 |
Загрузка ...
|
|
| 10 | V003.032 | ST.STEEL HEXAGON HEAD SCREW 8X30 UNI5739 |
Загрузка ...
|
|
| 11 | D004.056 | SPACER OUT.DIAM.25 - INS.DIAM. 8,5 X 8,8 |
Загрузка ...
|
|
| 12 | T008.114 | ANTITURBULENCE SUPPORT TIE ROD SP 70 |
Загрузка ...
|
|
| 13 | V003.172 | ST.STEEL HEXAGON HEAD SCREW 8X25 UNI5739 |
Загрузка ...
|
|
| 14 | I001.012 | RIGHT ORIENTATION STICKER SP 52-70-95 |
Загрузка ...
|
|
| 15 | I001.013 | LEFT ORIENTATION STICKER SP 52-70-95 |
Загрузка ...
|
|
| 16 | P005.197 | STAINLESS STEEL FIX. PLATE C006.161 SP70 |
Загрузка ...
|
|
| 17 | P012.132 | MOVAB.ST.STEELANTITURB.PROTECT. SP70-05 |
Загрузка ...
|
|
| 18 | P012.131 | FIXED ST.STEELANTITURB.PROTECT. SP70-05 |
Загрузка ...
|
|
| 19 | R005.017 | ST.STEEL FLAT WASHER DM 8 UNI 6592 |
Загрузка ...
|
|
| 20 | V003.014 | ST.STEEL HEXAGON HEAD SCREW 8X16 UNI5739 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
