Графический каталог запасных частей к технике: Gaspardo ZENO. ZENO 24-28-32-PAINTED STEEL
1
2
3
3
4
5
6
7
8
9
10
11
11
11
11
11
12
12
12
12
12
12
13
14
14
15
16
17
18
19
20
21
22
23

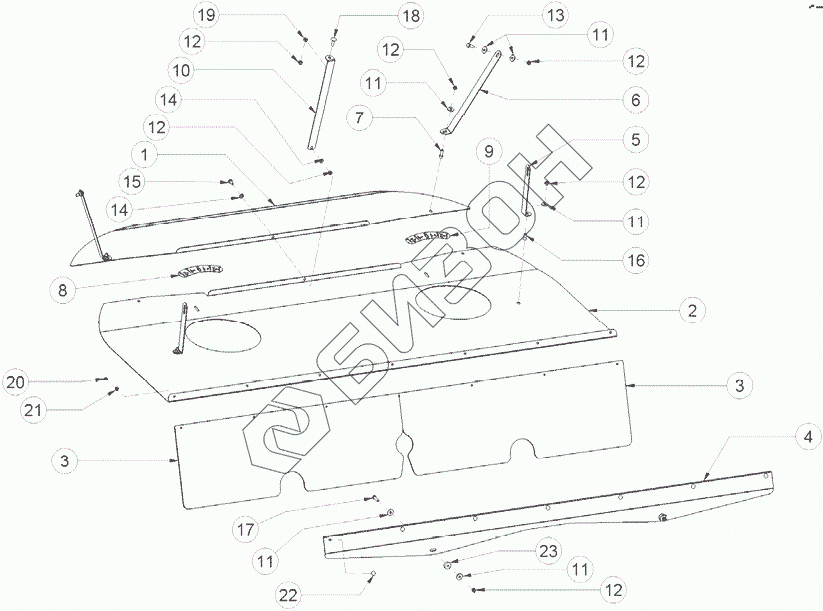

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | P012.134 | MOVABLE ANTITURBULENCE PROTECTION SP95 |
Загрузка ...
|
|
| 2 | P012.133 | FIXED ANTITURBULENCE PROTECTION SP95 |
Загрузка ...
|
|
| 3 | C006.162 | RUBBER CASING SP95 |
Загрузка ...
|
|
| 4 | P005.185 | FIXING PLATE C006.162 SP95 |
Загрузка ...
|
|
| 5 | S008.262 | SIDE CLAMP (ANTITURBULENCE FIX.) |
Загрузка ...
|
|
| 6 | T008.115 | ANTITURBULENCE SUPPORT TIE ROD SP95/2004 |
Загрузка ...
|
|
| 7 | V003.072 | HEXAG.SOCKET HEAD CAP SCREW 8X25 UNI5931 |
Загрузка ...
|
|
| 8 | I001.012 | RIGHT ORIENTATION STICKER SP 52-70-95 |
Загрузка ...
|
|
| 9 | I001.013 | LEFT ORIENTATION STICKER SP 52-70-95 |
Загрузка ...
|
|
| 10 | T008.127 | ANTITURBULENCE CENTRAL TIE ROD SP 95/5 |
Загрузка ...
|
|
| 11 | R005.080 | STAINLESS STEEL FLAT WASHER 8X24 UNI6593 |
Загрузка ...
|
|
| 12 | D001.031 | ST.STEEL HEXAGON NUT DM 8 STOP UNI 7473 |
Загрузка ...
|
|
| 13 | V003.172 | ST.STEEL HEXAGON HEAD SCREW 8X25 UNI5739 |
Загрузка ...
|
|
| 14 | R005.017 | ST.STEEL FLAT WASHER DM 8 UNI 6592 |
Загрузка ...
|
|
| 15 | V003.014 | ST.STEEL HEXAGON HEAD SCREW 8X16 UNI5739 |
Загрузка ...
|
|
| 16 | V003.327 | SOCK.FLAT HEAD CUP SCREW 8X20 UNI 5933 |
Загрузка ...
|
|
| 17 | V003.032 | ST.STEEL HEXAGON HEAD SCREW 8X30 UNI5739 |
Загрузка ...
|
|
| 18 | V003.179 | ST.STEEL CUP SQUARE SCREW 8X25 DIN 603 |
Загрузка ...
|
|
| 19 | D001.006 | STAINLESS STEEL HEXAGON NUT DM8 UNI 5588 |
Загрузка ...
|
|
| 20 | D001.055 | ST.STEEL HEXAGON NUT DM 6 STOP UNI 7473 |
Загрузка ...
|
|
| 21 | R005.027 | ST.STEEL FLAT WASHER DM 6 UNI6592 6X12,5 |
Загрузка ...
|
|
| 22 | V003.243 | ST.STEEL CUP SQUARE SCREW 6X16 DIN 603 |
Загрузка ...
|
|
| 23 | D004.056 | SPACER OUT.DIAM.25 - INS.DIAM. 8,5 X 8,8 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
