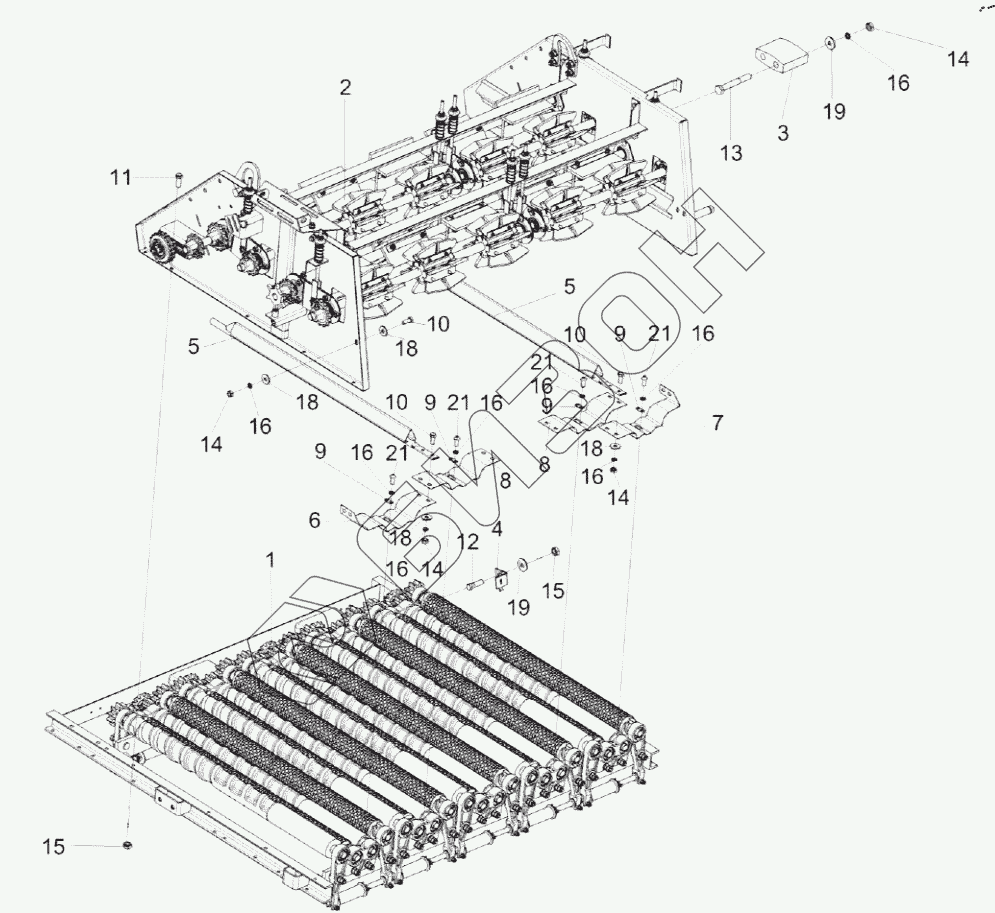

Графический каталог запасных частей к технике: Гомсельмаш ES4. Аппарат очистительный КП-4-0102500А
1
2
3
4
5
5
6
7
8
8
9
9
9
9
10
10
10
11
12
13
14
14
14
14
15
15
16
16
16
16
16
16
16
16
18
18
18
18
19
19
21
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КП-4-0102500А | КП-4-0102500А | Аппарат очистительный |
Загрузка ...
|
|
| 1 | КП-4-0102430 | Блок вальцов |
Загрузка ...
|
|
| 2 | КП-4-0102490А | Устройство прижимное |
Загрузка ...
|
|
| 3 | КПС-4-0102012 | Успокоитель |
Загрузка ...
|
|
| 4 | КПС-4-0102960А | Полозок |
Загрузка ...
|
|
| 5 | КПС-4-0102190 | Делитель |
Загрузка ...
|
|
| 6 | КП-4-0102476Б | Щиток |
Загрузка ...
|
|
| 7 | КП-4-0102477А | Щиток |
Загрузка ...
|
|
| 8 | КП-4-0102478А | Щиток |
Загрузка ...
|
|
| 9 | КП-4-0108478 | Шайба |
Загрузка ...
|
|
| 10 | Болт М8-6ех20-7796 | Болт М8-6ех20-7796 |
Загрузка ...
|
|
| 11 | Болт DIN 6921-M10x25-8.8-A-A3G | Болт |
Загрузка ...
|
|
| 12 | Болт DIN 6921-M10x25-8.8-A-A3G | Болт |
Загрузка ...
|
|
| 13 | Болт М8-6ех65– 7802 | Болт |
Загрузка ...
|
|
| 14 | Гайка М8-6G-5915 | Гайка М8-6G-5915 |
Загрузка ...
|
|
| 15 | Гайка DIN 6923 M10-8-A-A3G | Гайка |
Загрузка ...
|
|
| 16 | Шайба 8Т 65Г-6402 | Шайба 8Т 65Г-6402 |
Загрузка ...
|
|
| 18 | Шайба С 8.01-6958 | Шайба |
Загрузка ...
|
|
| 19 | Шайба С 8.01-11371 | Шайба |
Загрузка ...
|
|
| 21 | Винт М8х20 ISO 7380 | Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
