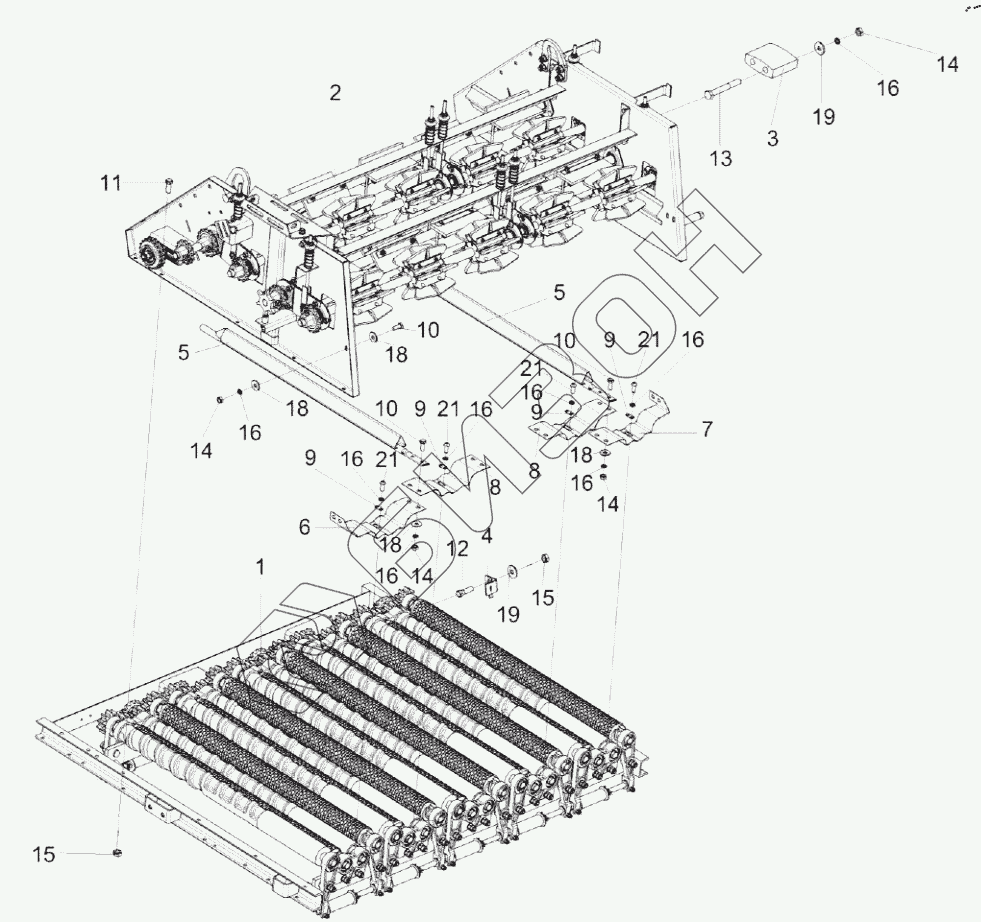

Графический каталог запасных частей к технике: Гомсельмаш ES4. Аппарат очистительный КП-4-0102500А
1
2
3
4
5
5
6
7
8
8
9
9
9
9
10
10
10
11
12
13
14
14
14
14
15
15
16
16
16
16
16
16
16
16
18
18
18
18
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| КПС-4-0102630 | КПС-4-0102630 | Вал |
Загрузка ...
|
|
| КП-4-0102500А | КП-4-0102500А | Аппарат очистительный |
Загрузка ...
|
|
| 1 | КПС-4-0102447А | Прокладка |
Загрузка ...
|
|
| 2 | КПС-4-0102644А-01 | Колесо коническое |
Загрузка ...
|
|
| 3 | КПС-4-0102658А | Вал |
Загрузка ...
|
|
| 4 | КПС-4-0102659А | Вал |
Загрузка ...
|
|
| 5 | КПС-4-0102665А | Звездочка |
Загрузка ...
|
|
| 6 | КПС-4-0102668А | Звездочка |
Загрузка ...
|
|
| 7 | КПС-4-0102669 | Шпонка |
Загрузка ...
|
|
| 8 | КПС-4-0102669-01 | Шпонка |
Загрузка ...
|
|
| 9 | КПС-4-0102669-02 | Шпонка |
Загрузка ...
|
|
| 10 | КПС-4-0102671А | Звездочка |
Загрузка ...
|
|
| 11 | КПС-4-0102682А | Корпус |
Загрузка ...
|
|
| 12 | КПС-4-0108451А | Прокладка |
Загрузка ...
|
|
| 13 | КПС-4-0108673А | Штифт |
Загрузка ...
|
|
| 14 | КПР 6202201-01 | Корпус подшипника |
Загрузка ...
|
|
| 15 | Болт DIN 6921-M12x25-8.8-A-A3G | Болт |
Загрузка ...
|
|
| 16 | Болт М12-6ех45-7796 | Болт М12-6ех45-7796 |
Загрузка ...
|
|
| 17 | Винт В.М10-6ех25-1485 | Винт |
Загрузка ...
|
|
| 18 | Гайка М10-6G-5915 | Гайка М10-6G-5915 |
Загрузка ...
|
|
| 19 | Гайка М12-8 DIN 980 Арт. 0369 12 | Гайка |
Загрузка ...
|
|
| 22 | Шпонка 10х8х40-23360 | Шпонка |
Загрузка ...
|
|
| 23 | Шпонка 10х8х50-23360 | Шпонка |
Загрузка ...
|
|
| 24 | ЦЕП 0001037 | Цепь |
Загрузка ...
|
|
| 25 | ЦЕП 0001035 | Цепь |
Загрузка ...
|
|
| 26 | С-ПР-19,05-31,8-13568 | Звено |
Загрузка ...
|
|
| 27 | Подшипник 1680207С17 | Подшипник 1680207С17 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
